ACV Backkamera AHD rund, sub-konstruktion

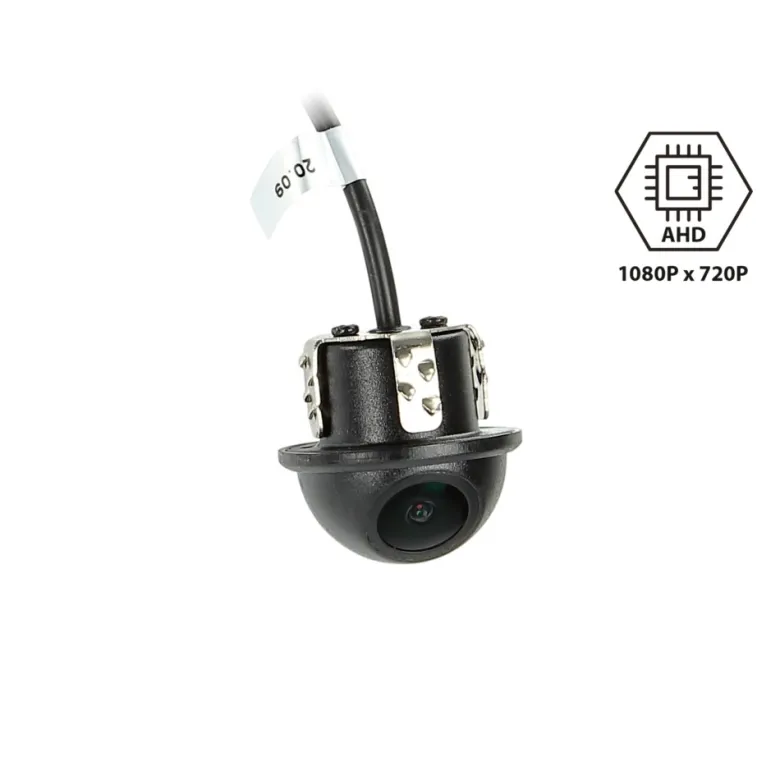

ACV 772000-6002 är en bakåtvänd kamera med AHD-teknik, designad för universell användning.

• Rund design för enkel installation i sub-konstruktion.
• Utrustad med vägledande linjer och spegelfunktion.
• Passar för kontinuerlig drift och är anpassad för olika fordon.
• Högupplöst bildsensor med 1080 x 720 effektiva pixlar.
• IP69K klassad för högsta skydd mot vatten och damm.

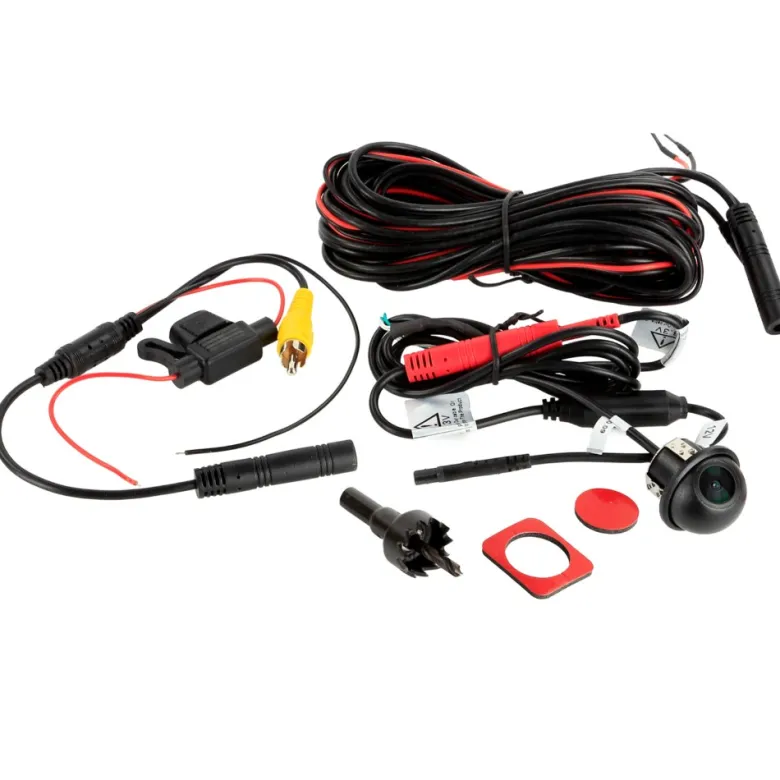

Denna kamera är speciellt framtagen för att ge en klar och tydlig bild vid backning. Innan installation rekommenderas att kontrollera kamerans synvinkel och justering på installationsplatsen med en testmonitor. Kameran har en driftspänning på +3V och strömförsörjning på +12V eller +24V, vilket gör den enkel att ansluta utan behov av en spänningsomvandlare. Kameran har en röd kabel för +12V eller +24V anslutning, en svart kabel för direkt jordning till bilens chassi, och en gul RCA-kabel för videoanslutning. Dessutom finns det en grön kabel för aktivering/deaktivering av vägledande linjer och en vit kabel för aktivering/deaktivering av spegelfunktionen. Kamerans konstruktion är i plast med metallfästen och har en svart färg. Den är försedd med vägledande linjer via jumper och spegelfunktion via jumper. Med en diagonalt synfält på 210° och horisontellt synfält på 170° samt vertikalt synfält på 120° +5°, ger den en utmärkt översikt vid backning. Kameran fungerar i ett temperaturintervall från -30°C till 75°C och kan lagras i temperaturer mellan -40°C och 85°C. Den levereras med en 1 meter lång pigtail med 4 Pin ACV-systemkontakt och inkluderar även installationsaccessoarer för anslutning till olika gränssnitt.

Passar till
Universella fordon med behov av bakåtvänd kamera.

Specifikationer
Bildsensor: 1/2,8″ AHD
TV-system: NTSC
Effektiva pixlar: 1080 x 720
Linsvinkel: diagonal 210°
Horisontell vinkel: 170°
Vertikal vinkel: 120° +5°
IP-klassning: IP69K
Driftspänning: +3V DC
Strömförsörjning: +12V / +24V DC
Strömförbrukning: 200mA
Mått: H 30mm / 17mm – 30,5mm
Kabel längd: 1m med 4 Pin ACV-systemkontakt
