ACV Backkamera AHD Transporter/Motorhome

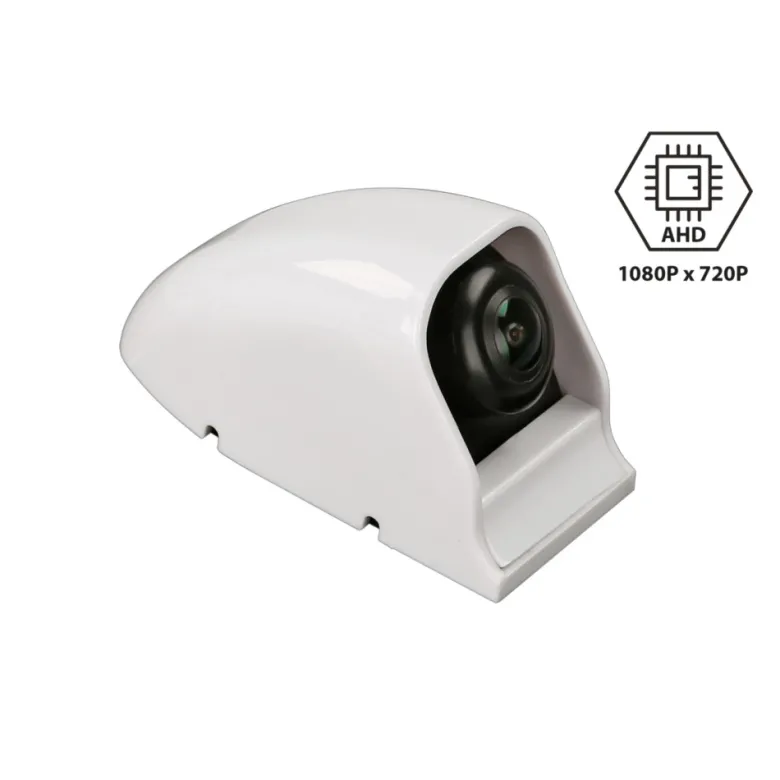

ACV 772000-6709 är en bakåtvänd kamera av AHD-typ, designad för transporter och husbilar. Kameran har en droppformad konstruktion och är utrustad med en glaslins för bättre bildkvalitet. Den är lämplig för kontinuerlig drift och måste installeras korrekt för att säkerställa optimal prestanda.

• Designad för transporter och husbilar

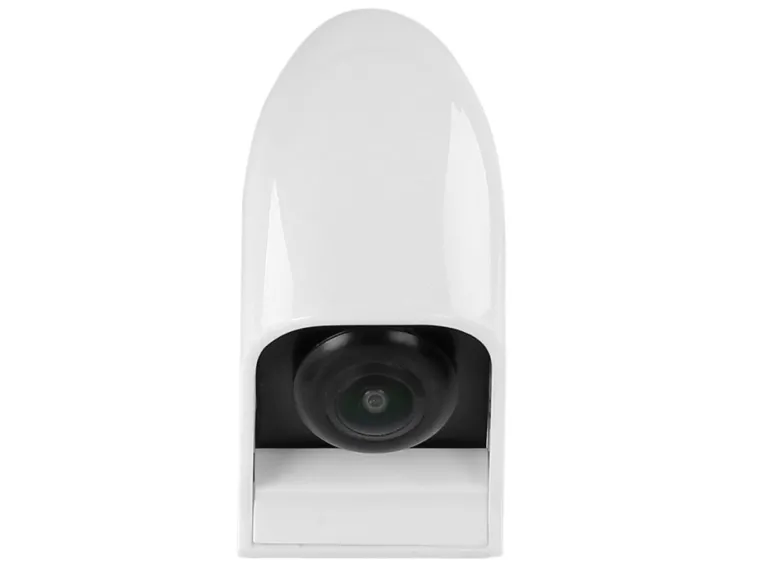

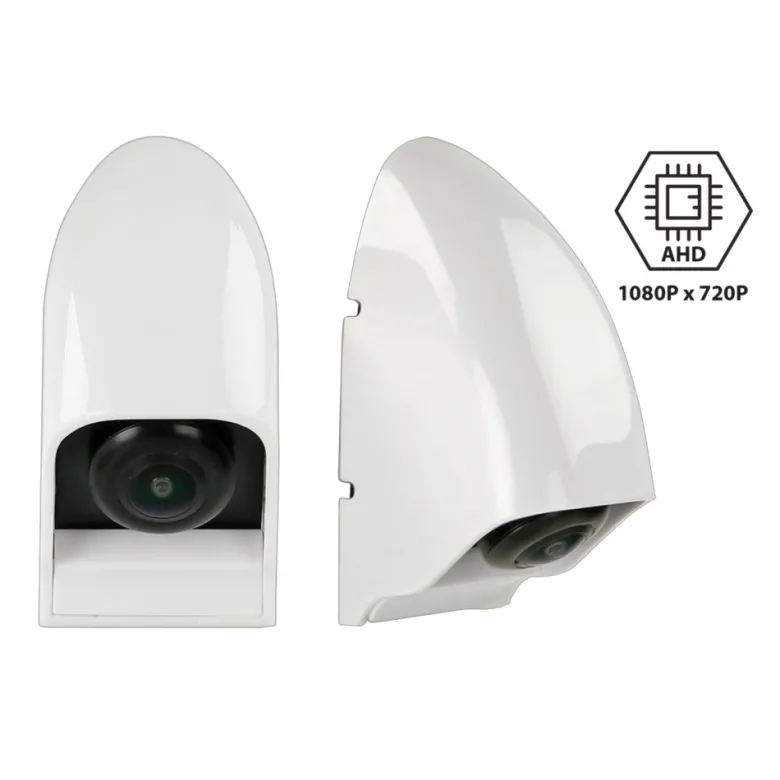

• Droppformad konstruktion med glaslins
• Effektiv bildsensor med 1080 x 720 pixlar
• Vidvinkel med 210° diagonalt och 150° horisontellt
• IP68 klassad för vattentålighet

Kameran har en driftspänning på +12V / +24V och ansluts enkelt utan behov av en spänningsomvandlare. Det är viktigt att kontrollera kamerans synvinkel och justera den vid installationsplatsen med en testmonitor innan installation.

Specifikationer
Kamerans design: plast/metal
Färg: vit
Bildsensor: 1/3 AHD
TV-system: NTSC
Effektiva pixlar: 1080 x 720
Lins: F Lux: 0,03 Lux
Upplösning: TV-linjer
Linsvinkel: diagonal 210°, horisontell 150°, vertikal 110° +5°
IP-klassning: IP68
Terminal: 4 Pin ACV-systemkontakt (hane) Ø5,2 mm
Strömförsörjning: +12V / +24V DC
Strömförbrukning: 60mA max
Driftstemperatur: -20°C – 70°C

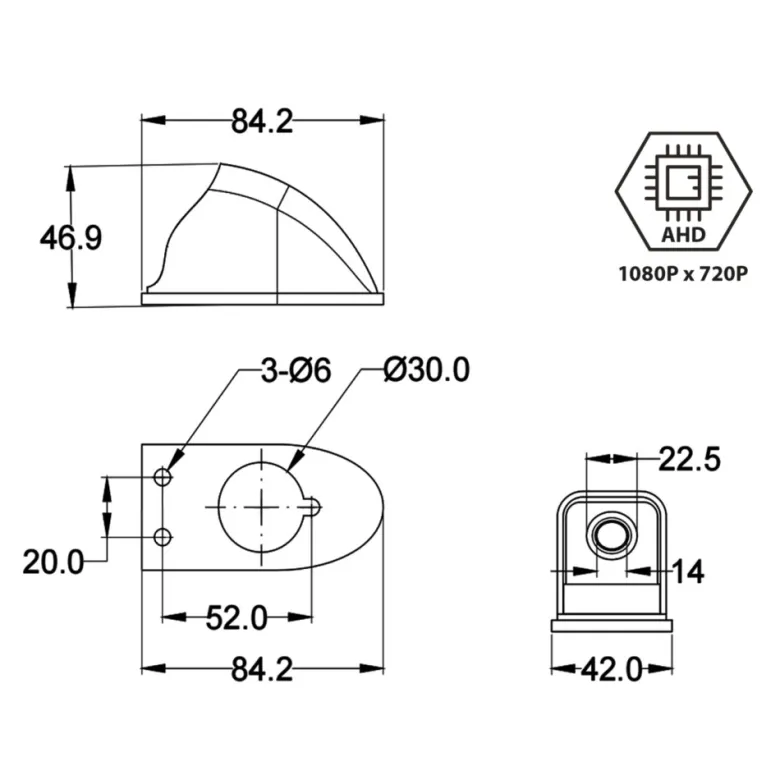

Mått: L / B / H: 84,2 mm / 42 mm / 46,9 mm

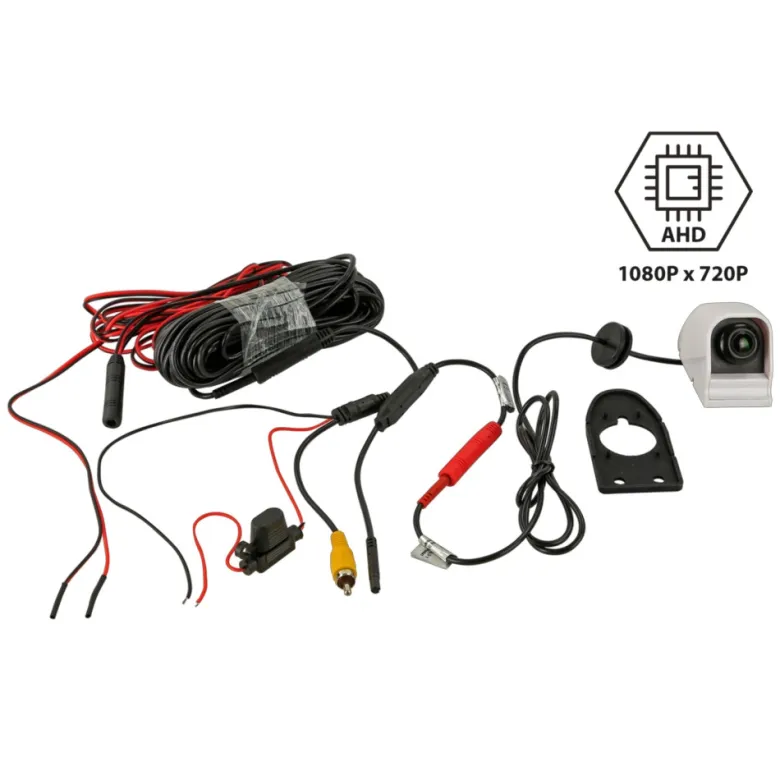

Pigtail vid kameran: 1m +/-: 4 Pin ACV-systemkontakt (hona) Ø10mm / 4 Pin ACV-systemkontakt (hane) Ø5,2mm
Strömkabel röd 3m +/-: anslutning till kamera / anslutning till backljus till monitor
Jord/GND-kabel svart 3m +/-: anslutning bilkaross direkt/GND till kamera / bilkaross direkt/GND till monitor
Anslutningskabel 20cm +/-: 4 Pin ACV-systemkontakt (hona) Ø10mm / 4 Pin ACV-systemkontakt (hane) Ø5,2mm
Röd: strömförsörjning
Svart: GND
RCA(hane) gul: video

Passar till
Universal för transporter och husbilar

Valfria tillbehör
Kamerakabel förlängning för ACV kamera 5m > artikel: 771000-6305
Kamerakabel förlängning för ACV kamera 10m > artikel: 771000-6310
Kamerakabel förlängning för ACV kamera 15m > artikel: 771000-6315
