ACV Backkamera sub-konstruktion fyrkantig

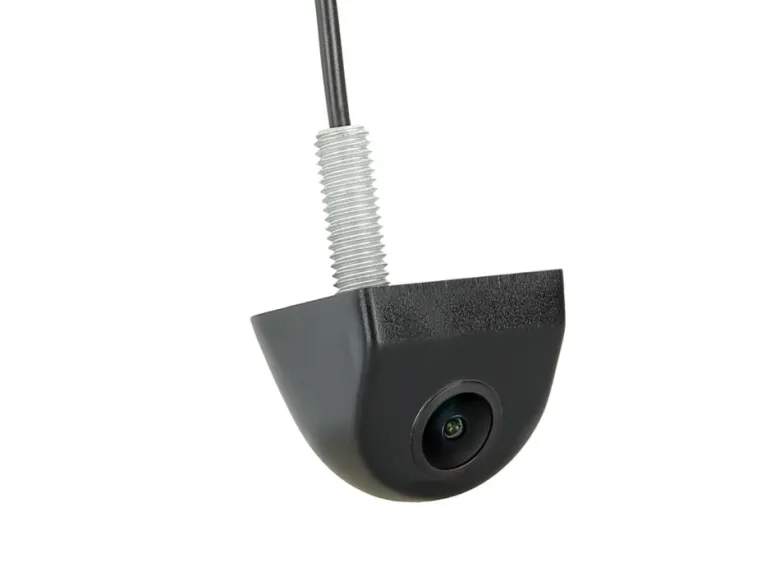

ACV 771000-6000 är en universell backspegelkamera med fyrkantig design, avsedd för sub-montering. Kameran är utrustad med riktlinjer och en spegelfunktion för att underlätta parkering och manövrering.

• Designad för kontinuerlig drift
• Riktlinjer kan aktiveras/deaktiveras via jumper
• Spegelfunktion kan aktiveras/deaktiveras via jumper
• IP68 klassad för vattentålighet
• Vid installation, kontrollera kamerans vinkel och justering med en testmonitor

Kameran har en driftsäker spänning på +3V och strömförsörjning på +12V eller +24V, vilket gör den enkel att installera utan behov av en spänningsomvandlare. Det är viktigt att notera att en anslutning med +3V kan skada kameran. Anslutningarna är tydligt märkta för enkel installation: röd för strömförsörjning, svart för jord, och gul för video.

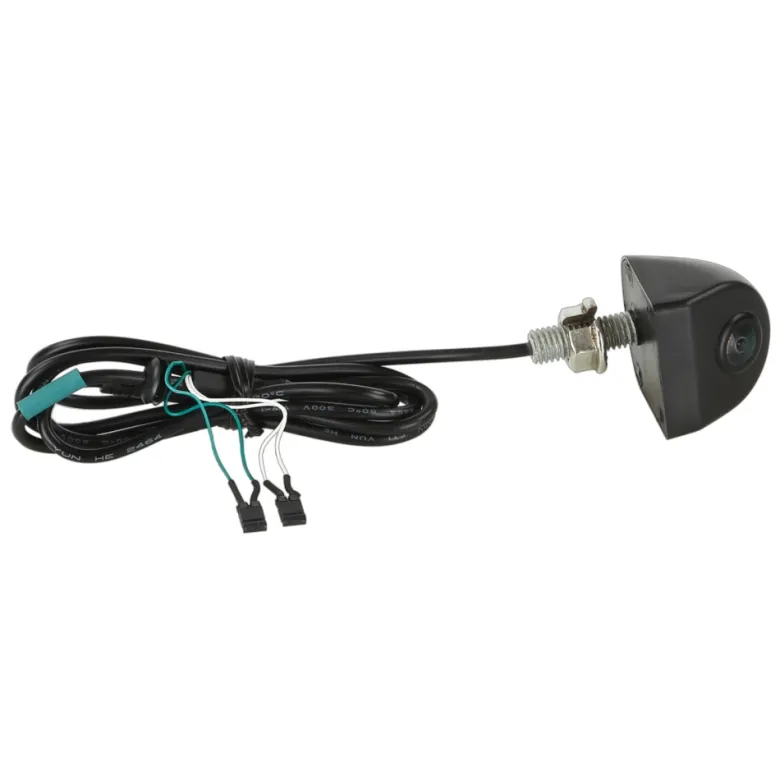

Produktens egenskaper inkluderar en plastdesign med en 8 mm skruvad rörkabel, vilket ger en hållbar och flexibel installation. Kameran har en bildsensor av typen 1/3″ CMOS och använder NTSC TV-systemet. Den har effektiva pixlar på 728 x 488 och en lins med en brännvidd på 1,9 mm, vilket ger en upplösning på 600 TV-linjer. Med en diagonalt synfält på 170° och horisontellt 103° samt vertikalt 75° (+5°), ger kameran en omfattande vy av området bakom fordonet.

Den klarar av temperaturer från -30°C till 75°C och har en lagringstemperatur på -40°C till 85°C. Måtten för kameran är 34,5 mm i längd, 33 mm i bredd och 27,57 mm i höjd.

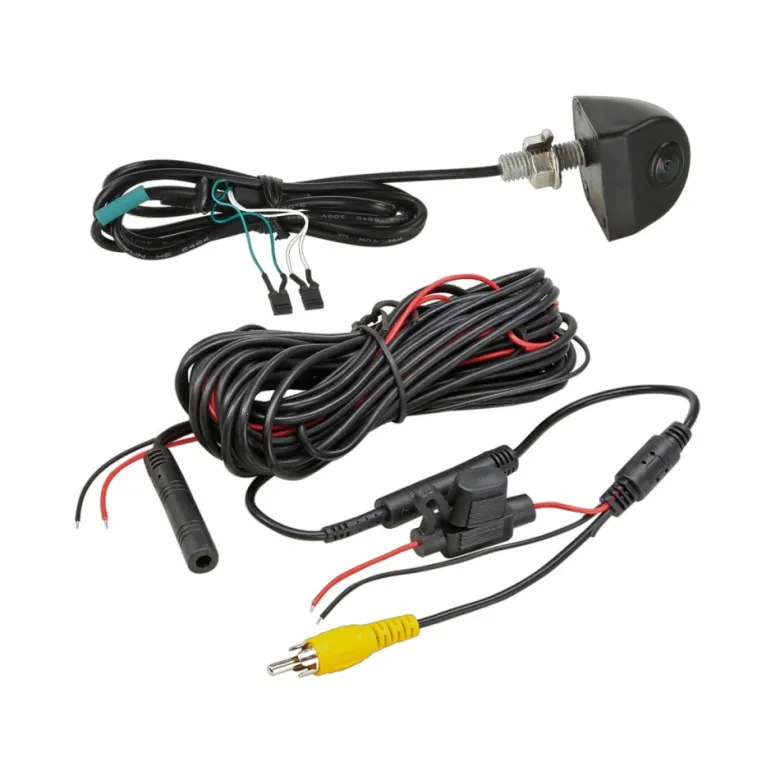

För installation medföljer en plastkil för backspegelskamera med 5° lutning, samt flera tillbehör för att ansluta kameran till olika gränssnitt och strömkällor.

Det finns även tillval för förlängningskablar för kameran i olika längder, vilket gör det möjligt att anpassa installationen efter behov.

Passar till
Universell användning för olika bilmodeller

Specifikationer
Kamerans driftsäkerhet: +3V
Strömförsörjning: +12V / +24V DC
Strömförbrukning: 200mA
IP-klassning: IP68
Temperaturintervall: -30°C till 75°C
Lagringstemperatur: -40°C till 85°C
Mått: 34,5mm / 33mm / 27,57mm
Linsvinkel: diagonalt 170°, horisontellt 103°, vertikalt 75° +5°
