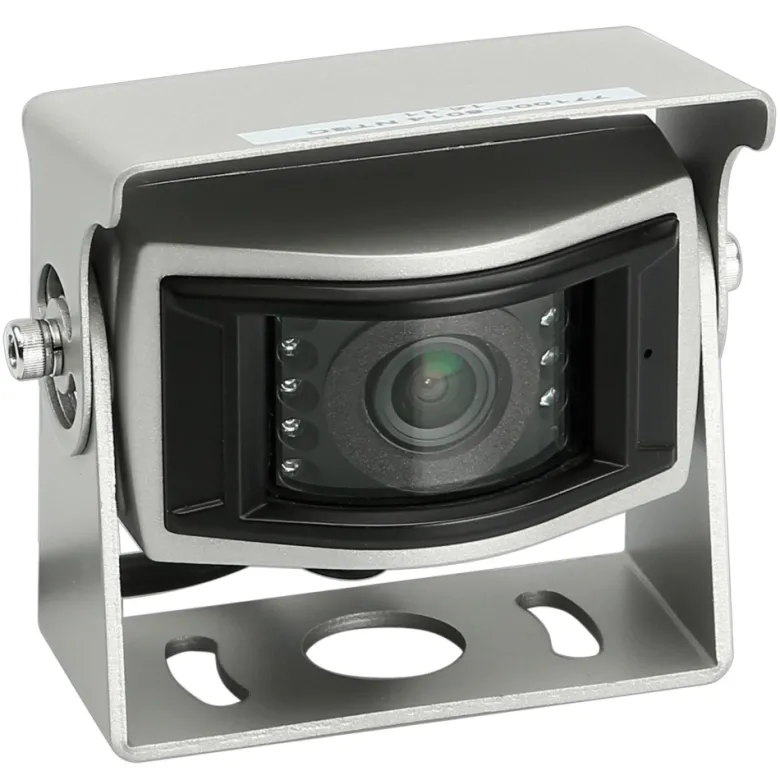

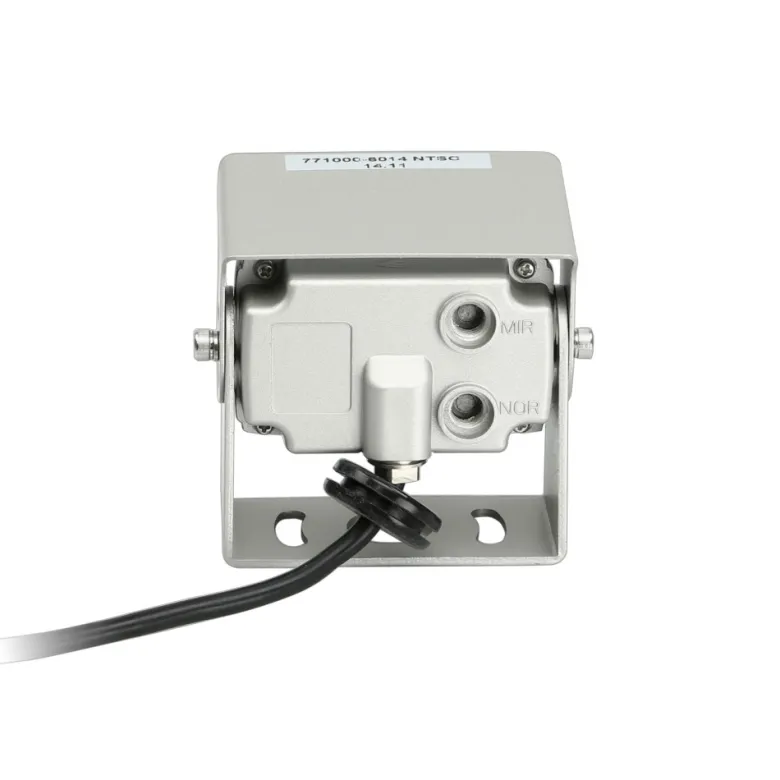

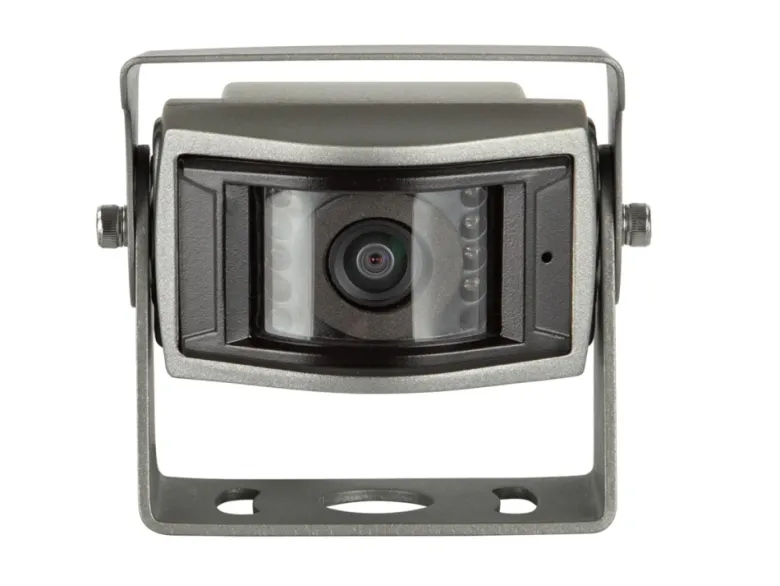

ACV Backkamera Transporter/Motor Home 170°

ACV 771000-6014 är en bakåtriktad kamera designad för transporter och husbilar med en vidvinkel på 170°. Kameran är utrustad med guidelinjer och en nattvy-funktion för att underlätta backning och parkering i svagt ljus.

• Universell design för transporter och husbilar
• Installationsmetod: takmontering
• Vidvinkel på 170° diagonalt för bred sikt
• Funktioner inkluderar guidelinjer och nattvy
• Robust metallkonstruktion med hög IP-klassning för hållbarhet

Tekniska specifikationer
ACV 771000-6014 är designad för kontinuerlig drift och bör installeras med noggrant kontrollerad vinkel och justering. Kameran har en driftspänning på +12V och ansluts med färgkodade kablar för enkel installation.

Strömförsörjningen är stabiliserad och kameran har en strömförbrukning på 200mA vid aktiv nattvy. Den fungerar vid temperaturer från -30°C till 75°C och kan lagras vid temperaturer mellan -40°C och 85°C.

Den levereras med en 3 meters pigtail-kabel och en 20 cm adapterkabel för enkel anslutning till bilens system.

Passar till
Universell installation för olika transport- och husbilsmodeller.

Specifikationer
Bildsensor: 1/4″ CCD
TV-system: NTSC
Effektiva pixlar: 728 x 512
Linselement: 1,9mm / F 2.0
Lux: 0 Lux med aktiv nattvy
Upplösning: 600 TV-linjer
Betraktningsvinkel: Diagonal 170°, Horisontell 113°, Vertikal 80° +5°
IP-klassning: IP68
Terminal: 8-polig systemkontakt (hane) Ø7mm
Strömförsörjning: +12V DC
Strömförbrukning: 200mA med aktiv nattvy
Arbetstemperatur: -30°C – 75°C
Lagringstemperatur: -40°C – 85°C
Mått med fäste: L / B / H – 76 mm / 60,39 mm / 73,8 mm

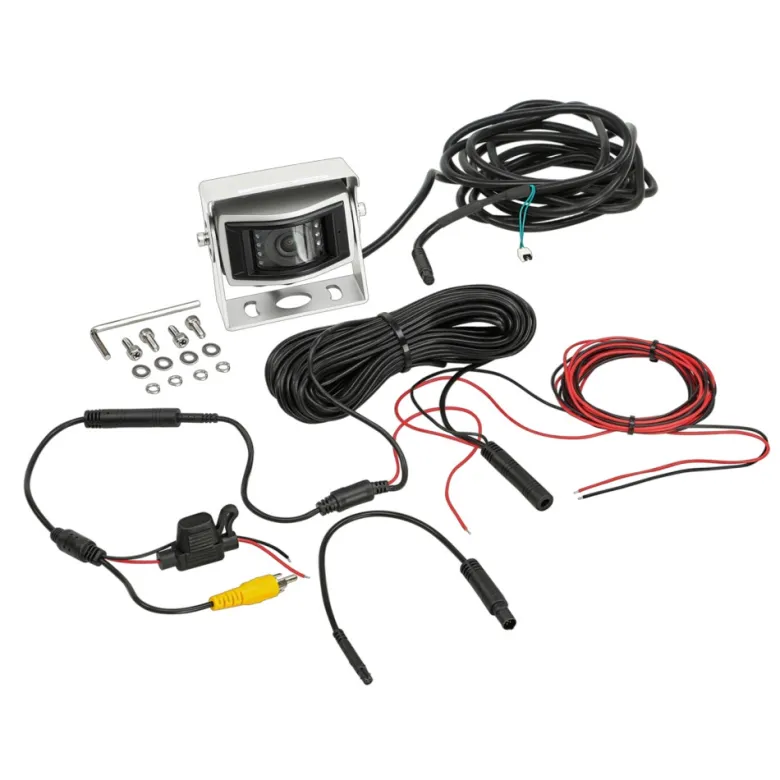

Pigtail vid kameran 3m +/-: 8-polig systemkontakt (hane) Ø7mm
1 jumper
Adapterkabel 20cm +/-: 8-polig systemkontakt (hona) Ø10mm > 4-polig ACV-systemkontakt (hane)
Förlängningskabel 15m +/-: 4-polig ACV-systemkontakt (hona) Ø10mm / 4-polig ACV-systemkontakt (hane) Ø5,2mm
Strömkabel röd 3m +/-: anslutning till kamera / anslutning backljus till monitor
Jord/GND-kabel svart 3m +/-: anslutning bilkaross direkt/GND till kamera / bilkaross direkt/GND till monitor
Anslutningskabel 20cm +/-: 4-polig ACV-systemkontakt (hona) Ø10mm
Röd: strömförsörjning
Svart: GND
RCA (hona) gul: video
