ACV Backkamera universell, byggmontering

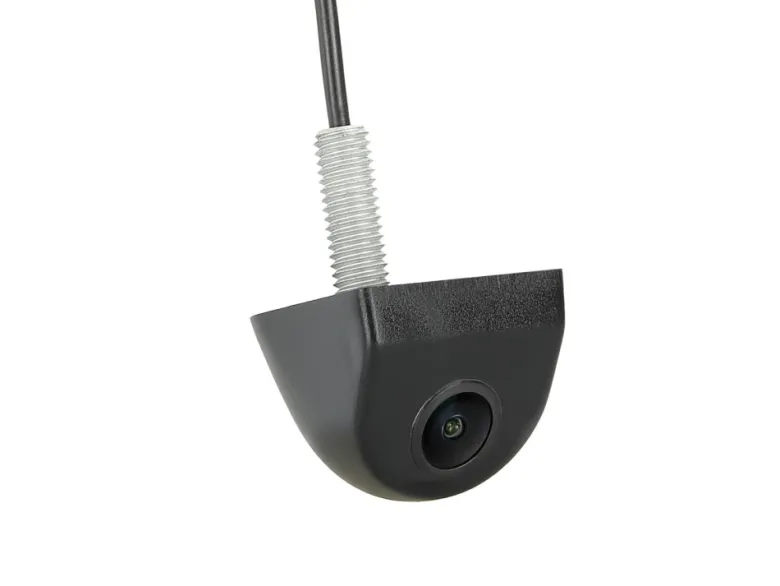

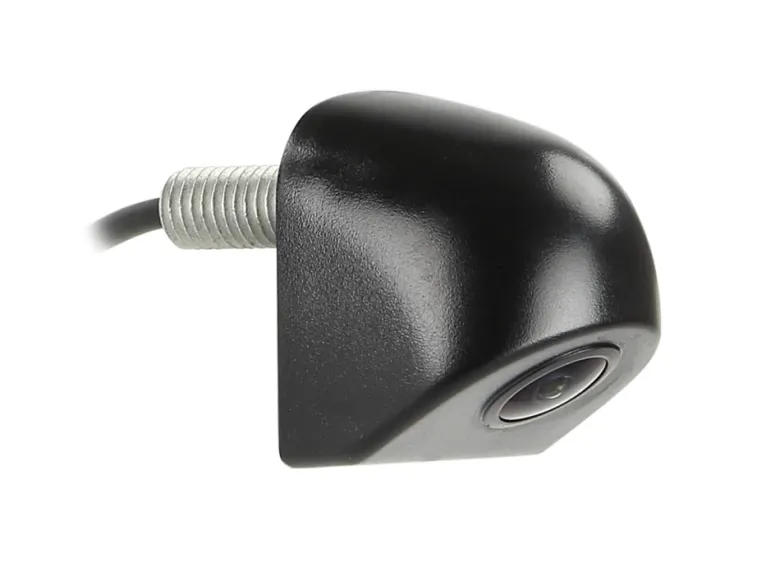

ACV 771000-6003 är en universalkamera för bakåtsikt och framåtsikt som är designad för att monteras på en subkonstruktion eller byggas upp med horisontell och vertikal spegelfunktion.

• Designad för kontinuerlig drift och passar för olika installationer.
• Horisontell och vertikal spegelfunktion kan aktiveras/deaktiveras med hjälp av jumpers.
• Utrustad med en 1/3″ CMOS bildsensor och en upplösning på 600 TV-linjer.
• IP68 klassad, vilket innebär att den är skyddad mot damm och vatten.
• Arbetstemperatur mellan -30°C och 75°C, vilket gör den hållbar under olika förhållanden.

Produkten har en kamerans driftspänning på +3V och strömförsörjning på +12V / +24V. Det är viktigt att kontrollera kamerans synvinkel och justering innan installation med en testmonitor. Anslutningen ska göras utan spänningsomvandlare, eftersom +3V i leveransen kan skada kameran. Anslutningarna är som följer: röd för +12V / +24V, svart för bilens direktjord/GND, och gul RCA för video. Kameran har en lins med en vinkel på 170° diagonalt och 103° horisontellt samt 75° vertikalt.

Passar till
Universell passform för olika bilmodeller

Specifikationer
Bildsensor: 1/3″ CMOS
TV-system: NTSC
Effektiva pixlar: 728 x 488
Lins: 1,9mm / F 2.0
Lux: 0,3
Kapslingsklass: IP68
Terminal: 4 Pin ACV-systemkontakt (m) Ø5,2 mm
Strömförsörjning: +12V / +24V DC med spänningsomvandlare
Strömförbrukning: 200mA
Mått: L / B / H – 34,5 mm / 33 mm / 27,57 mm
Pigtail vid kameran: 1m +/- 4 Pin ACV-systemkontakt (m) Ø5,2mm
Installationsaccessoarer: Kamerakabel för ACV-kamera 5m, 10m, 15m tillgängliga som tillval.
