ACV Installationskit 9/10″ Seat/Skoda/VW, 2003-2024 (utan originalförstärkt ljudsystem)

ACV 691320-130-1-5 är ett komplett 9/10″ monteringskit för bilstereo anpassat för Seat, Skoda och Volkswagen med 40Pin/52Pin Quadlock-kontakter, rattstyrningskablage och antennadapter.

• Innehåller radioblende och installationskit för att byta ut originalhuvudenheten (OEM HU)
• Passar fordon med olika utrustningsnivåer och system, inklusive MIB-PQ och olika OEM-huvudenheter
• Medföljer adapter för rattstyrning (SWC) och antennadapter Fakra till DIN med 12V phantom power
• Stödjer anslutningar för 40Pin och 52Pin Quadlock VAG-kontakter
• Innehåller kablage och anslutningar för att bibehålla vissa fordonsfunktioner, dock kan vissa funktioner som Trailer Assist och E-Call saknas beroende på fordon och utrustning

OBS!
Detta installationskit innehåller ett vanligt rattstyrningskablage och inte en infodapter. Funktioner som fordonsinställningar, parkeringsvarnare, klimat i skärmen och så vidare fungerar således inte om din bil är utrustad med det.

Monteringskitet inkluderar alla nödvändiga komponenter för att ersätta originalstereon och återställa viktiga fordonsfunktioner. Det är viktigt att kontrollera att adapterns kontakter matchar fordonets kontakter både visuellt och tekniskt innan installation. Vissa funktioner kan vara begränsade eller ersatta beroende på fordonets utrustning och den nya enhetens programvara. Installation bör utföras av fackman och alla anslutningar samt konfigurationer ska kontrolleras noggrant för att säkerställa korrekt funktion. Vid problem rekommenderas att återinstallera originalenheten och kontrollera CAN-buss och interfaceinställningar.

Följande signaler tillhandahålls i kablaget: +12V tändning, +12V belysning, backljussignal, hastighetspuls och jord för parkeringsbroms. Max belastning på utgångar är 250 mA, vid högre krav rekommenderas reläer.

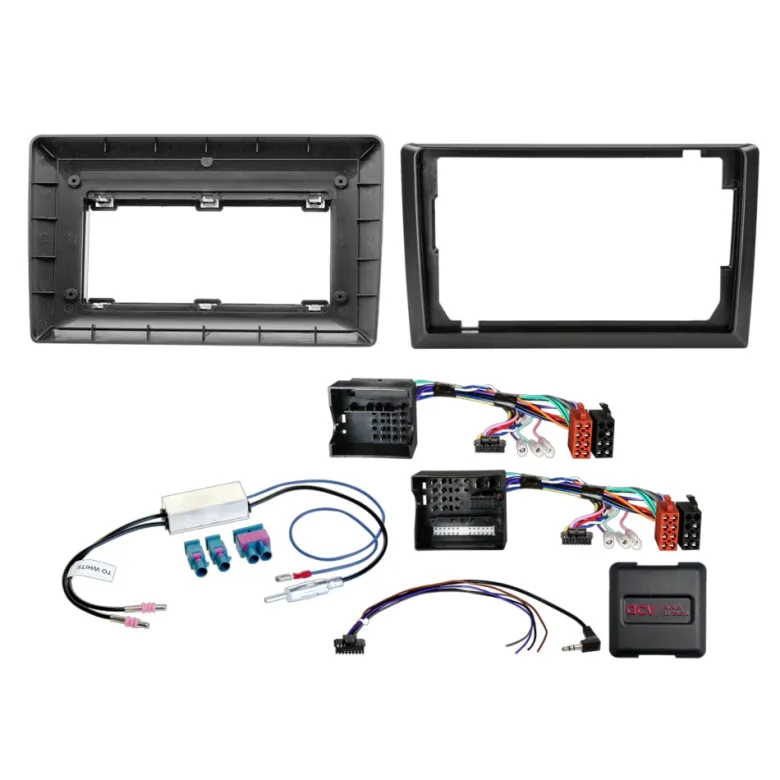

Leveransomfattning: monteringsram, 40Pin/52Pin Quadlock multikabel, antennadapter Fakra till DIN med 12V phantom power samt nödvändiga anslutningskablar.

Monteringsinstruktioner inkluderar kontroll av OEM HU funktioner, korrekt anslutning och konfiguration av interface och kablage, samt funktionstest av rattstyrning och övriga funktioner efter installation.

Passar till
Seat Alhambra 2010-2015
Seat Leon 2005-2012
Seat Toledo 2013-2015

Skoda Fabia 2007-2014
Skoda Octavia 2004-2013
Skoda Rapid 2012-2015
Skoda Roomster 2006-2015
Skoda Superb 2008-2015
Skoda Yeti 2009-2013

Volkswagen Amarok 2010-2020
Volkswagen Beetle 2011-2016
Volkswagen Caddy 2003-2020
Volkswagen CC 2008-2016
Volkswagen Eos 2006-2015
Volkswagen Golf 2003-2013
Volkswagen Jetta 2005-2014
Volkswagen Passat 2005-2014
Volkswagen Polo 2009-2013
Volkswagen Scirocco 2008-2014
Volkswagen Sharan 2010-2021
Volkswagen Tiguan I 2007-2016
Volkswagen Touran 2003-2015
Volkswagen T6 2015-2019

OBS!
Passar endast bilar utan originalförstärkta ljudsystem.

Specifikationer
Färg: svart
Kontakter: 40 Pin och 52 Pin Quadlock VAG
Antennkontakt: Fakra (hona) till DIN (hane)
SWC (rattstyrning): OEM till 3,5 mm jack eller lösa kablar
Strömförsörjning: +12V tändning, +12V belysning, backljussignal, hastighetspuls, jord för parkeringsbroms
Max belastning utgångar: 250 mA (vid högre krav rekommenderas reläer)
Stöd för fordon med och utan OEM-förstärkarsystem
Inkluderar 12V phantom power för antenn
Installation kräver kontroll av fordonets och enhetens funktioner samt korrekt konfiguration av interface och kablage
