Auto-Connect plug & play-adapter för högnivå och ström, 3 meter

Plug & play-adapter för högnivåsignal och ström via ISO, 3 meter

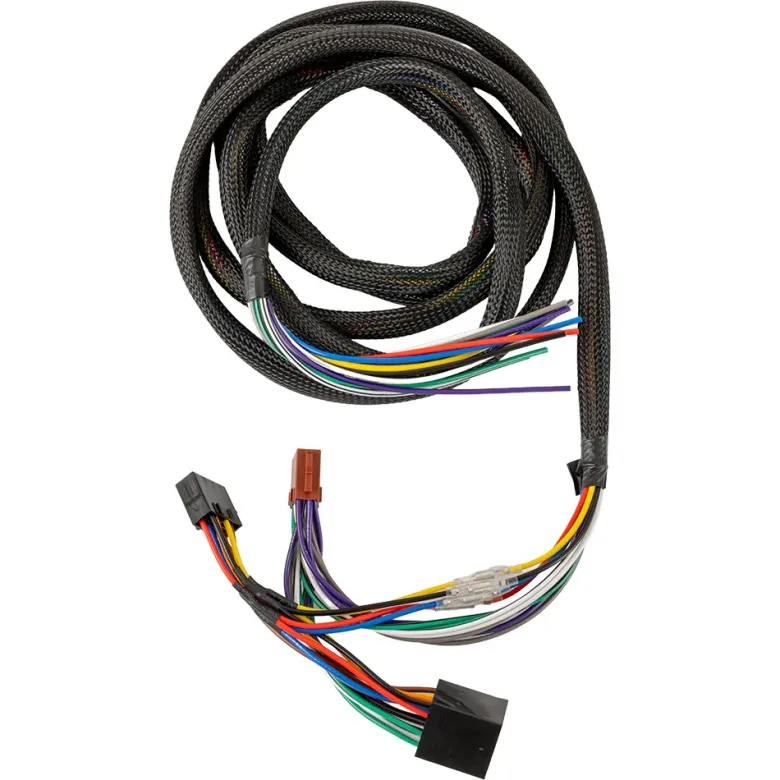

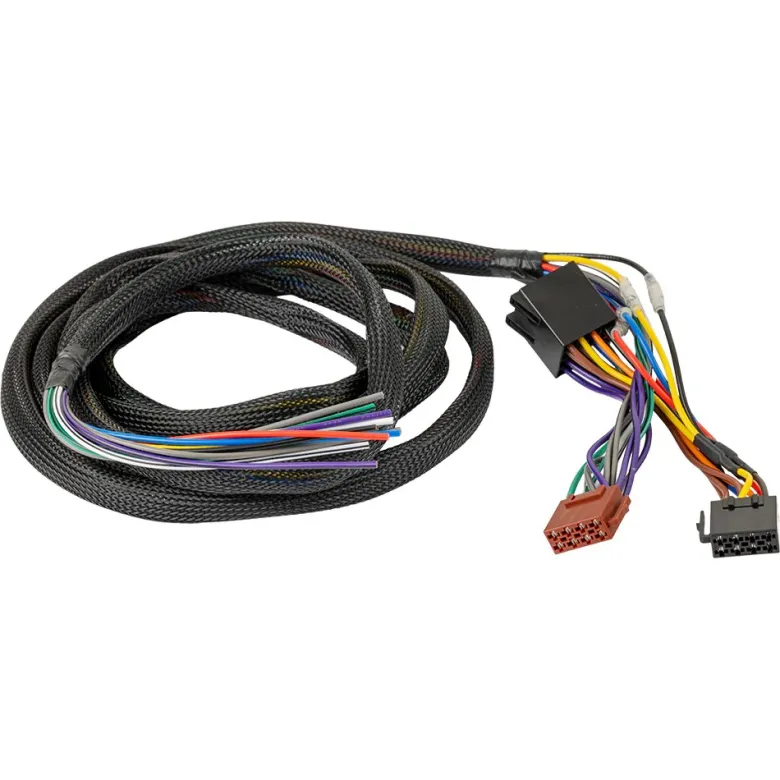

Auto-Connect UNIHLISO3 är ett plug & play-kablage som gör det enkelt att integrera ett slutsteg eller en DSP i ett originalsystem utan att behöva göra ingrepp i bilens kablage. Adaptern ansluts via ISO-kontakter och levererar både högnivåsignal från högtalarutgångarna samt nödvändiga strömanslutningar i samma kabel. Med en längd på 3 meter finns god flexibilitet för placering av utrustning, exempelvis under säte eller i bagageutrymme, samtidigt som installationen förblir ren, tydlig och fullt återställningsbar.

• Plug & play-adapter via ISO-kontakter
• Ger högnivåsignal för DSP och slutsteg
• Inbyggda strömanslutningar: +12V, jord, remote och tändning
• 3 meter kabellängd för flexibel installation
• Färgkodad enligt standard för enkel inkoppling
• Ingen klippning eller modifiering av originalkablage
• Passar ISO-baserade T-kablage
• Möjliggör helt reversibel installation

Allt i ett för smidig integration

UNIHLISO3 samlar både signal och ström i ett och samma kablage. Det innebär att du får ut högnivåsignal från bilens originalsystem samtidigt som du får tillgång till +12V, jord, remote och tändningsstyrd spänning för att driva extern utrustning. Det förenklar installationen och minskar behovet av separat kabeldragning.

Flexibel installation

Med en längd på 3 meter ger kabeln frihet att placera DSP eller slutsteg där det passar bäst i bilen. Kablaget är färgkodat enligt standard, vilket gör det enkelt att identifiera varje anslutning och arbeta strukturerat även i mer omfattande installationer.

Anpassad för utbyggnad

Vid installation av ett externt slutsteg eller en DSP med inbyggt slutsteg kan adaptern kombineras med en ISO-ISO högtalarförlängning. Det gör det möjligt att skicka tillbaka förstärkt signal via bilens originalhögtalarkablar, utan att dra nya kablar ut till dörrarna.

Installationsanvisning

Gul: +12V konstant matning
Svart: Jord
Blå: Remote ut
Röd: Tändningsstyrd +12V / ACC
Vit: Vänster fram +
Vit/svart: Vänster fram –
Grå: Höger fram +
Grå/svart: Höger fram –
Grön: Vänster bak +
Grön/svart: Vänster bak –
Lila: Höger bak +
Lila/svart: Höger bak –

Specifikationer

Typ: Plug & play ISO-adapter
Längd: 3 m
Anslutningar: ISO (in/ut)
Signal: Högnivå högtalarsignal
Ström: +12V konstant (gul), jord (svart), remote (blå), tändning (röd)
