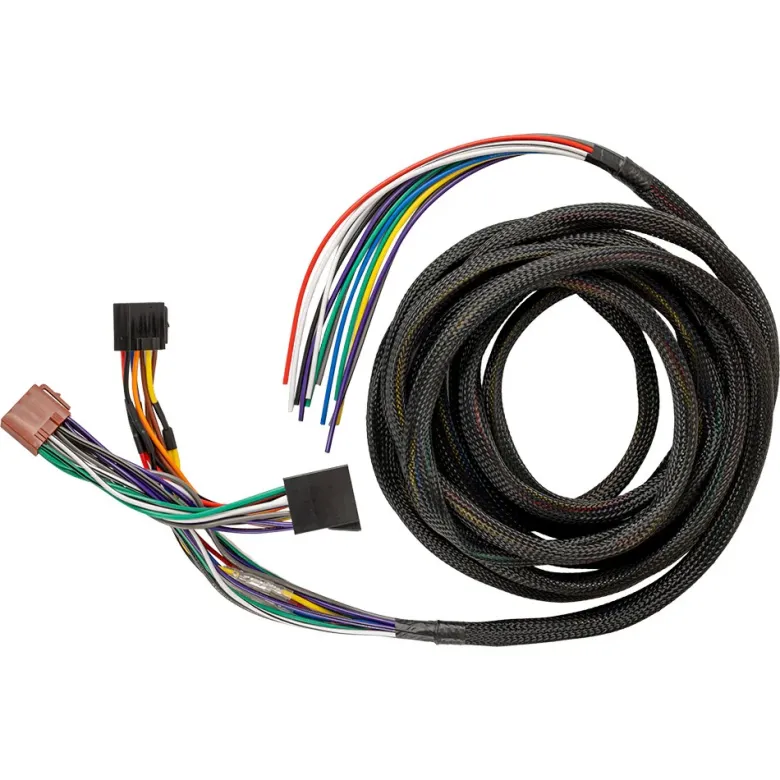

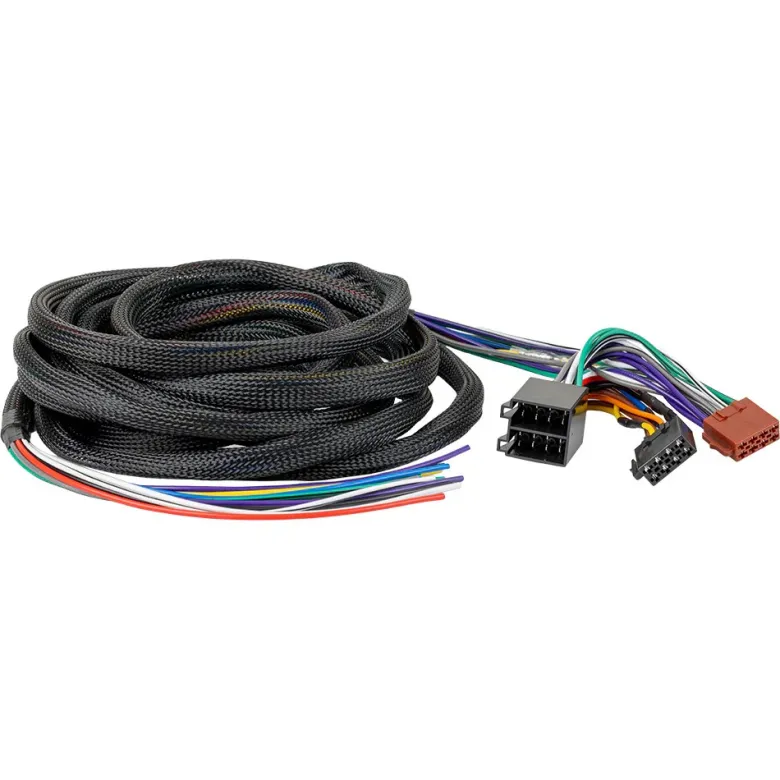

Auto-Connect plug & play-adapter för högnivå och ström, 5 meter

Plug & play-adapter för högnivåsignal och ström via ISO, 5 meter

Auto-Connect UNIHLISO5 är ett plug & play-kablage som gör det enkelt att integrera ett slutsteg eller en DSP i ett originalsystem utan att behöva göra ingrepp i bilens kablage. Adaptern ansluts via ISO-kontakter och levererar både högnivåsignal från högtalarutgångarna samt nödvändiga strömanslutningar i samma kabel. Med en längd på 5 meter finns extra god flexibilitet för placering av utrustning, exempelvis under säte eller i bagageutrymme, samtidigt som installationen förblir ren, tydlig och fullt återställningsbar.

• Plug & play-adapter via ISO-kontakter
• Ger högnivåsignal för DSP och slutsteg
• Inbyggda strömanslutningar: +12V, jord, remote och tändning
• 5 meter kabellängd för flexibel installation
• Färgkodad enligt standard för enkel inkoppling
• Ingen klippning eller modifiering av originalkablage
• Passar ISO-baserade T-kablage
• Möjliggör helt reversibel installation

Allt i ett för smidig integration

UNIHLISO5 samlar både signal och ström i ett och samma kablage. Det innebär att du får ut högnivåsignal från bilens originalsystem samtidigt som du får tillgång till +12V, jord, remote och tändningsstyrd spänning för att driva extern utrustning. Det förenklar installationen och minskar behovet av separat kabeldragning.

Flexibel installation

Med en längd på 5 meter ger kabeln ännu större frihet att placera DSP eller slutsteg där det passar bäst i bilen. Kablaget är färgkodat enligt standard, vilket gör det enkelt att identifiera varje anslutning och arbeta strukturerat även i mer omfattande installationer. De gula och svarta ledarna kan kopplas loss vid T-kablagesidan om grövre strömkabel behöver dras direkt från batteriet, och även remote- och tändningsledarna är försedda med kontakt för smidig omdragning eller separering.

Anpassad för utbyggnad

Vid installation av ett externt slutsteg eller en DSP med inbyggt slutsteg kan adaptern kombineras med en ISO-ISO högtalarförlängning. Det gör det möjligt att skicka tillbaka förstärkt signal via bilens originalhögtalarkablar, utan att dra nya kablar ut till dörrarna.

Installationsanvisning

Gul: +12V konstant matning
Svart: Jord
Blå: Remote ut
Röd: Tändningsstyrd +12V / ACC
Vit: Vänster fram +
Vit/svart: Vänster fram –
Grå: Höger fram +
Grå/svart: Höger fram –
Grön: Vänster bak +
Grön/svart: Vänster bak –
Lila: Höger bak +
Lila/svart: Höger bak –

Specifikationer

Typ: Plug & play ISO-adapter
Längd: 5 m
Anslutningar: ISO (in/ut)
Signal: Högnivå högtalarsignal
Ström: +12V konstant (gul), jord (svart), remote (blå), tändning (röd)
