Bakkameraadapter Toyota OEM, 16-pin

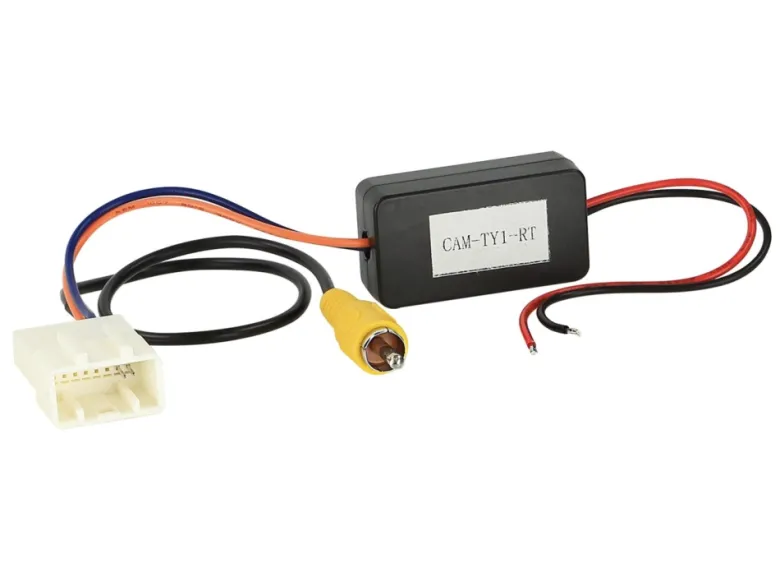

ACV 771300-1030 är en adapter för bakåtvänd kamera som möjliggör anslutning av en OEM-bakåtvänd kamera till en eftermarknadsenhet med kamerainmatning.

• Adaptern är specifikt designad för Toyota-fordon med en 16-polig kontakt.
• Den tillhandahåller videosignal via RCA, samt strömförsörjning på +6V och jord för OEM-kameran.
• Adaptern ger också ett +12V backsignal som måste kopplas in i fordonet.
• Innan installation bör korrekt koppling av adaptern till OEM-kontakten kontrolleras.
• Vissa eftermarknadsenheter kräver att kamerafunktionen aktiveras i menyn.

Denna adapter är nödvändig för att behålla funktionaliteten hos den ursprungliga bakåtvända kameran. Observera att fordon med 360° kameror eller system med rörliga avståndslinjer kanske inte är kompatibla. Det är viktigt att kontrollera den korrekta kopplingen genom att mäta med OEM-huvudenheten innan installation.

Passar till
Toyota Auris (E15) 03/2010 – 01/2013
Toyota Camry (XV50) 2014 – 2015
Toyota Fortuner 2014 – 2015
Toyota Hilux (N25) 2013 – 2015
Toyota Innova 2014 – 2015
Toyota Prado 2014 – 2015

Specifikationer

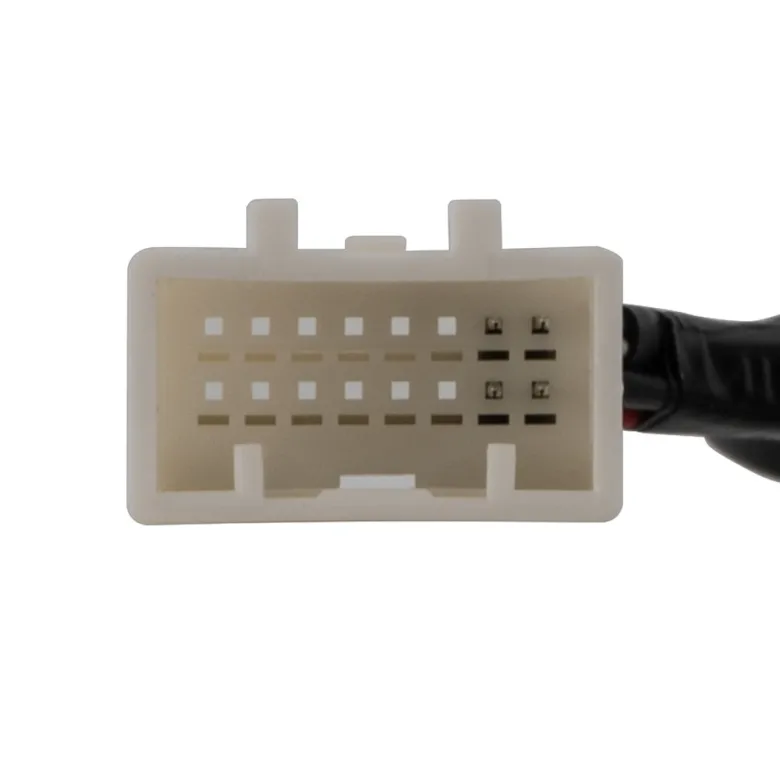

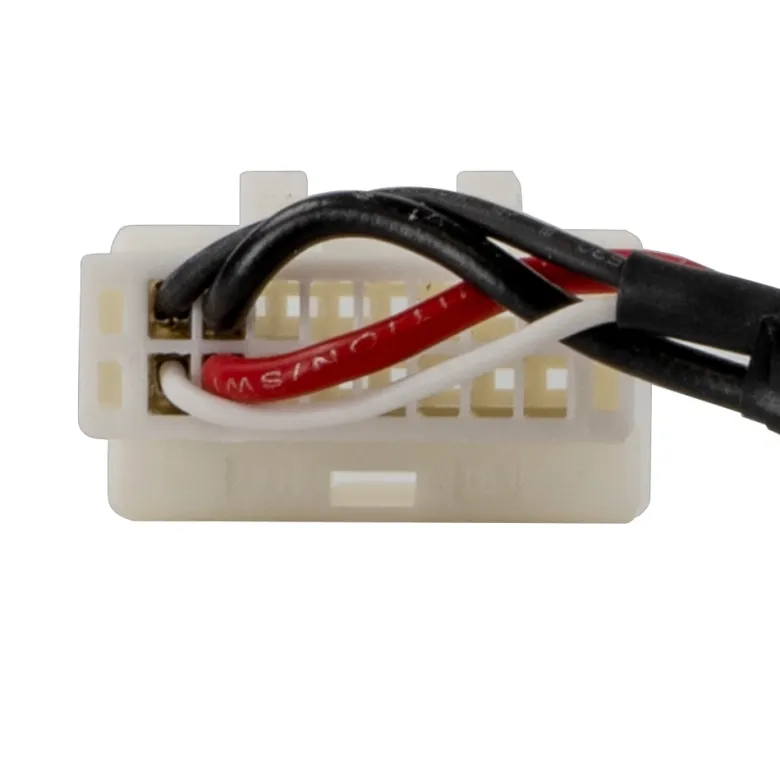

Koppling: 16-polig Toyota-kontakt

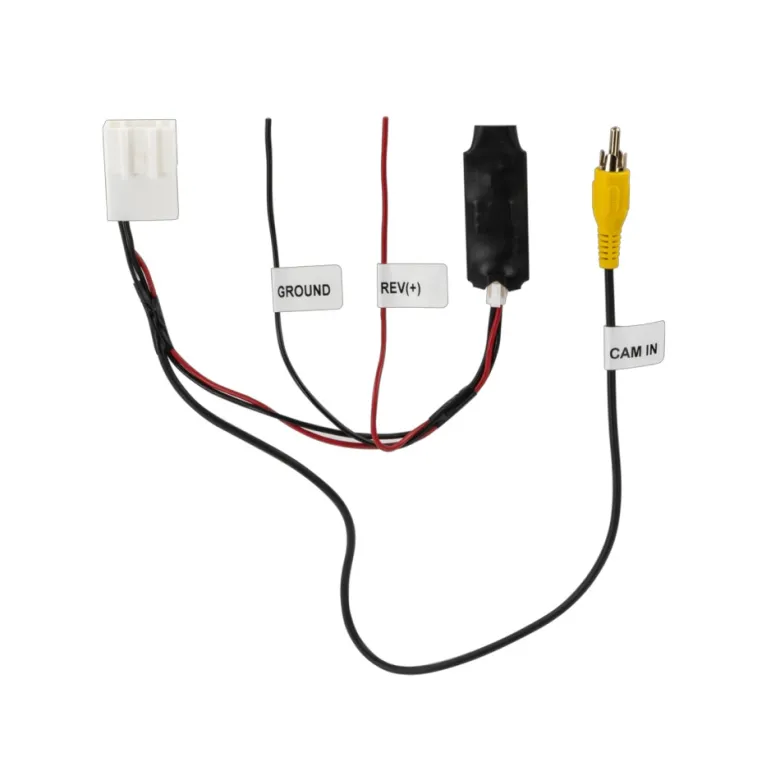

OEM bakåtvänd kamera > RCA (m) gul kamerainmatning
Bakåtvänd kamerakontakt: röd: +12V backsignal (säkert)
svart: GND klämma 31
OEM-kamerans matningsspänning: +6V
