Brodit Aktiv hållare för fast installation, Honeywell EDA10A

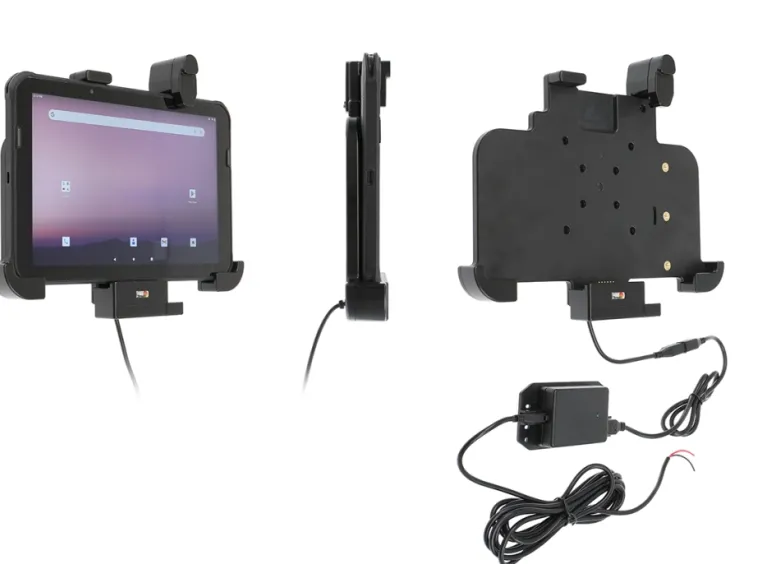

Brodit 713401 – Aktiv hållare för fast installation. Ha din Galaxy EDA10A i en aktiv hållare, så har du alltid ett nyladdat batteri. En aktiv hållare som ansluts innanför instrumentbrädan, det ger en diskret och proffsig montering utan lösa kablar hängande över instrumentbrädan. Snyggt, bekvämt och trafiksäkert! 12/24 Volt. Produkten är E-märkt. Strömkabeln på hållaren skall anslutas via 2A säkring. 2,5A laddare. Laddning via Pogo kontakten. Bör monteras av fackman. Hållaren är utrustad med en USB-Host port så att du kan ansluta ett tillbehör.

Easy-switching system:
Med easy-switching systemet kan du uppgradera endast hållaren, och behålla installerade kablar. Det sparar dig mycket tid! När du uppgraderar till en ny enhet behöver du inte längre göra en full installation. Samma gäller för underhåll i händelse av garanti eller skada. Du kopplar helt enkelt bort hållaren från laddkabeln via Molex 6-pin snabbkontakten, och sedan kopplar du in den nya hållaren. Bytet är klart på några få sekunder.

En montering av surfplatta på bilens instrumentbräda sker alltid på kundens eget ansvar. Brodit rekommenderar att använda surfplattor på bilens nackstöd, monterade på Brodits nackstödsfäste.

• Brodit Aktiv hållare för fast installation
• Honeywell EDA10A

Läs igenom hela anvisningen noga och titta på bilderna innan monteringen påbörjas.

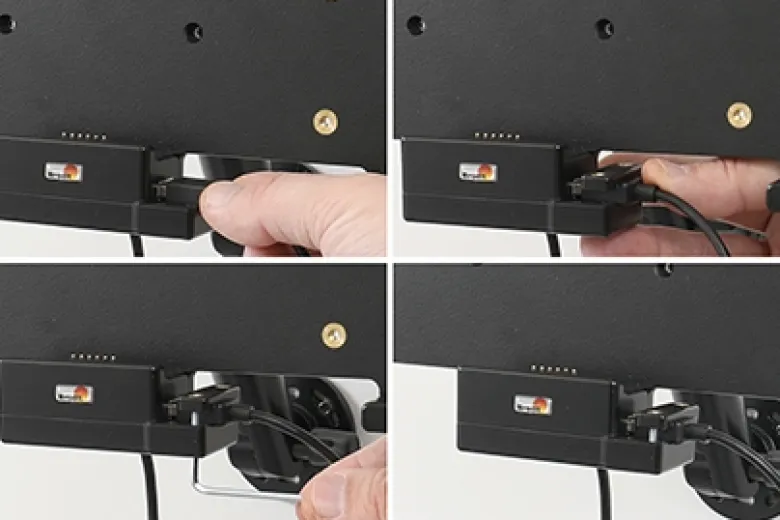

1. Anslut enhet via USB Host. Pressa fast kabeln i uttaget, placera kabelfästet över de förborrade hålen, skruva fast kabelfästet med de medsända skruvarna.

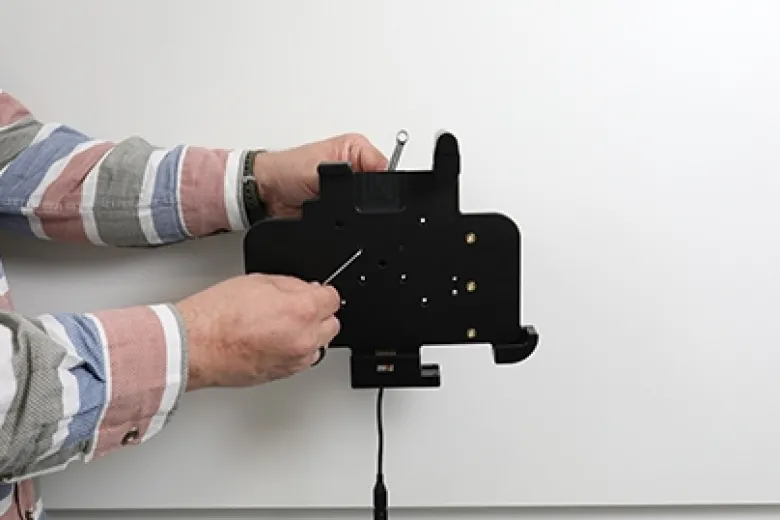

2. Placera hållaren på önskad plats och skruva fast med de medsända skruvarna.

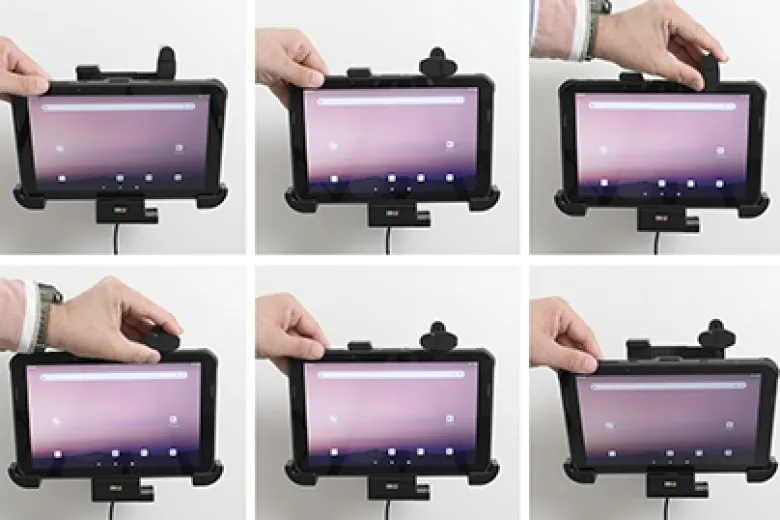

3. Att sätta enheten i hållaren: Placera enhetens nederdel i hållaren och pressa framåt på enhetens överdel så att den snäpper fast i hållaren. Att ta bort enheten ur hållaren: Pressa uppåt på hållarens överdel och dra enhetens överdel ut ur hållaren först, sedan kan du lyfta enheten upp/ut från hållaren.

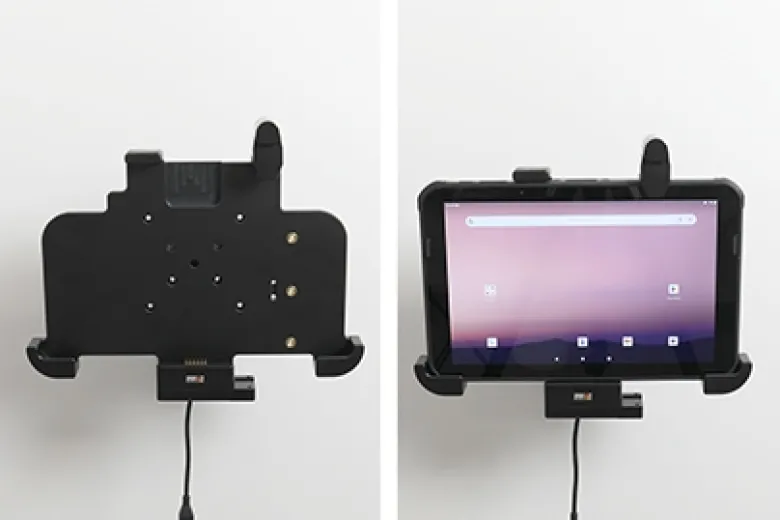

4. Hållaren färdigmonterad.

Specifikationer
– Input voltage: DC/10-30V
– Charging voltage: DC/4.75-5.3V
– Output current (Typ): 2.5A
– Input & output protection: Input polarity reversal/Output over voltage/Output over current/Output shortprotection
– LED charging indicator: Power input indicator(Green), Ovp/Ocp/Output short(Red)
– Operating temperature: 0°C ~ +40°C
– Storage temperature: -20°C ~ +60°C
– RoHS compliant: CE, E-mark, FCC, RoHS

Brodit ProClip
Brodits tvådelade monteringslösning ger dig en installation som passar dina behov perfekt. Den ena delen är en enhetshållare, anpassad för just din mobiltelefon, surfplatta eller annan handhållen enhet. Tillsammans med denna används en ProClip – ett monteringsfäste designat specifikt för din bilmodell. ProClip installeras helt utan skruvar och utan att skada bilens interiör. Flexibelt, stabilt och säkert. Enklare blir det inte!

För att hitta hållare till din enhet: Klicka här
För att hitta fäste till din bil: Klicka här

Passar till
Honeywell EDA10A
