Brodit Aktiv hållare för fast installation, Samsung Galaxy Tab Active 3 SM-T570/SM-T575/5 SM-X300/SM-X306B

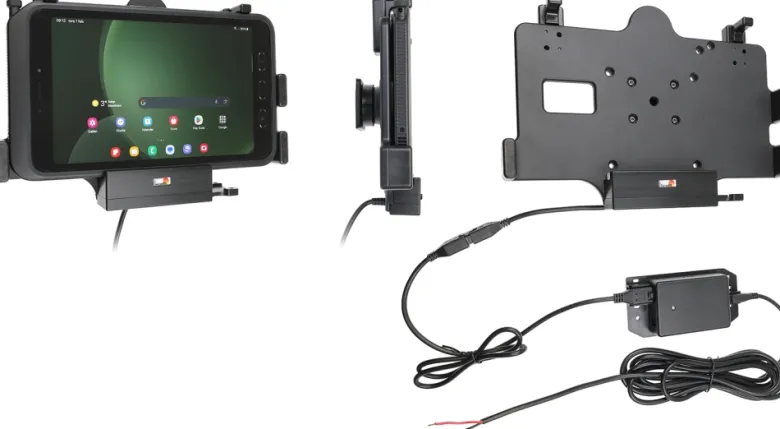

Brodit 713390 – Aktiv hållare för fast installation. Ha din Galaxy Tab Active i en aktiv hållare, så har du alltid ett nyladdat batteri. En aktiv hållare som ansluts innanför instrumentbrädan, det ger en diskret och proffsig montering utan lösa kablar hängande över instrumentbrädan. Snyggt, bekvämt och trafiksäkert! 12/24 Volt. Produkten är E-märkt. Strömkabeln på hållaren skall anslutas via 2A säkring. 2,7A laddare. Laddning via Pogo kontakten. Bör monteras av fackman. Hållaren är utrustad med en USB-Host port så att du kan ansluta ett tillbehör.

Hållaren är utrustad med en kulled så du kan enkelt justera vinkeln för att se bra på skärmen. Vinklingsbar 17° och vridbar 360°. Monteringsplatta 42×50 mm med 4 mm AMPS-hål. Tillverkad av svart ABS/Acetal plast. Tillverkad i Sverige.

Easy-switching system:
Med easy-switching systemet kan du uppgradera endast hållaren, och behålla installerade kablar. Det sparar dig mycket tid! När du uppgraderar till en ny enhet behöver du inte längre göra en full installation. Samma gäller för underhåll i händelse av garanti eller skada. Du kopplar helt enkelt bort hållaren från laddkabeln via Molex 6-pin snabbkontakten, och sedan kopplar du in den nya hållaren. Bytet är klart på några få sekunder.

En montering av surfplatta på bilens instrumentbräda sker alltid på kundens eget ansvar. Brodit rekommenderar att använda surfplattor på bilens nackstöd, monterade på Brodits nackstödsfäste.

• Brodit Aktiv hållare för fast installation
• Samsung Galaxy Tab Active 3 SM-T570/SM-T575
• Samsung Galaxy Tab Active 5 SM-X300/SM-X306B

Läs igenom hela anvisningen noga och titta på bilderna innan monteringen påbörjas.

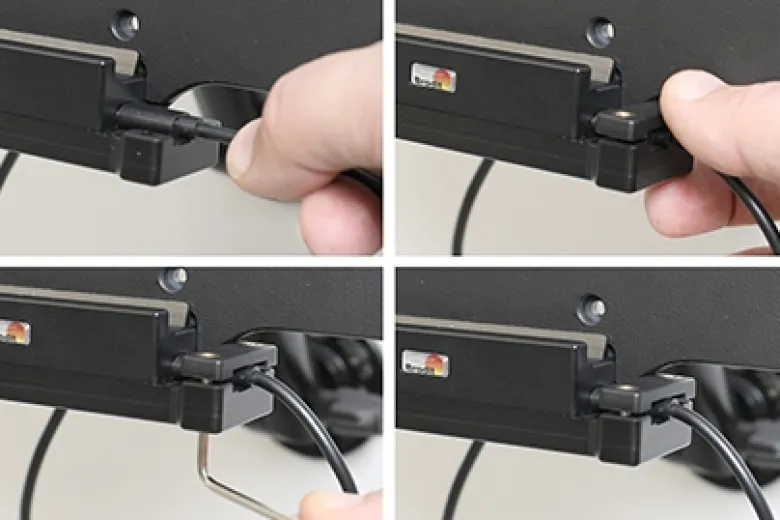

1. Anslut enhet via USB Host. Pressa fast kabeln i uttaget, placera kabelfästet över de förborrade hålen, skruva fast kabelfästet med de medsända skruvarna.

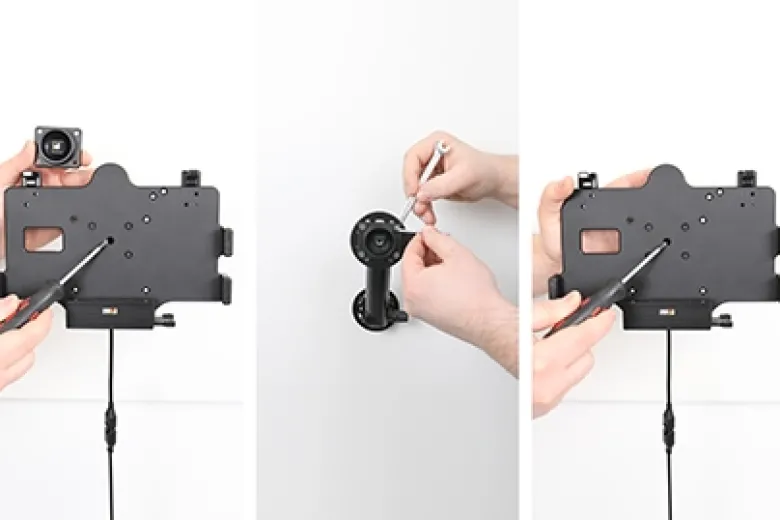

2. Lossa på skruven mitt i hållaren så att du kan ta bort monteringsplattan på baksidan. Placera monteringsplattan på önskad plats. Skruva fast monteringsplattan med de medsända skruvarna. Placera hållaren över monteringsplattan så att skruven passar i hålet i kulleden. Dra åt skruven tills hållaren sitter stadigt på plats men ändå kan vinklas.

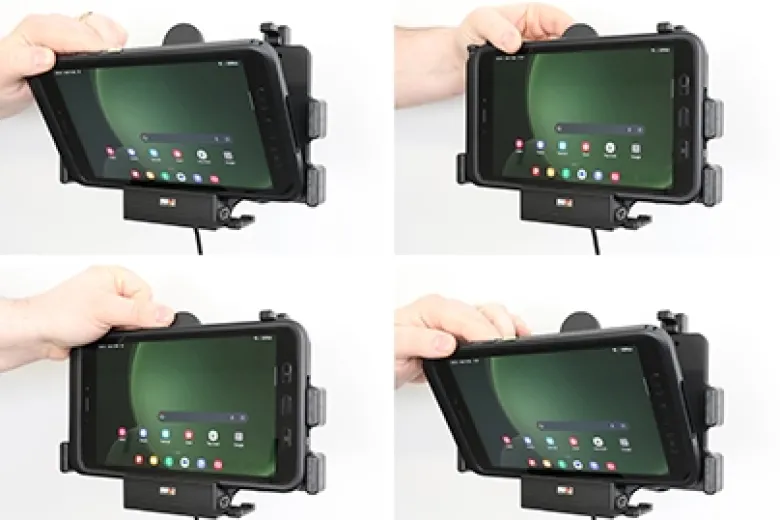

3. Att sätta enheten i hållaren: Placera enhetens nederdel i hållaren och pressa framåt på enhetens överdel så att den snäpper fast i hållaren. Att ta bort enheten ur hållaren: Pressa uppåt på hållarens överdel och dra enhetens överdel ut ur hållaren först, sedan kan du lyfta enheten upp/ut från hållaren.

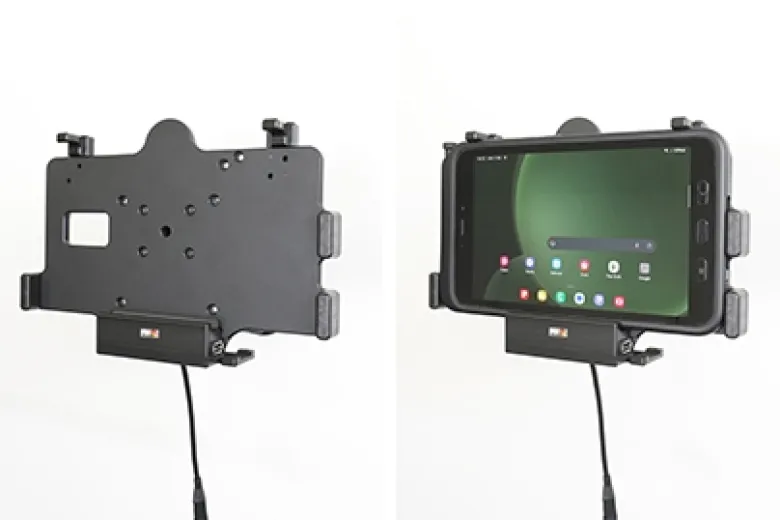

4. Hållaren färdigmonterad.

Specifikationer
Input voltage: DC/10-30V
Charging voltage: DC/4.75-5.4V
Output current(Typ): 2.7A
Input & output protection: Input polarity reversal/Output over voltage/Output over current/Output short protection
LED charging indicator: Power input indicator(Green), Ovp/Ocp/Output short(Red)
Operating temperature: 0°C ~ +40°C
Storage temperature: -20°C ~ +80°C
RoHS compliant: ROHS

Dimensioner: 248 x 170 x 45 mm
Vikt: 446 g
Volym: 1897 cm3

Brodit ProClip
Brodits tvådelade monteringslösning ger dig en installation som passar dina behov perfekt. Den ena delen är en enhetshållare, anpassad för just din mobiltelefon, surfplatta eller annan handhållen enhet. Tillsammans med denna används en ProClip – ett monteringsfäste designat specifikt för din bilmodell. ProClip installeras helt utan skruvar och utan att skada bilens interiör. Flexibelt, stabilt och säkert. Enklare blir det inte!

För att hitta hållare till din enhet: Klicka här
För att hitta fäste till din bil: Klicka här

Passar till
Samsung Galaxy Tab Active 3 SM-T570/SM-T575
Samsung Galaxy Tab Active 5 SM-X300/SM-X306B
