Brodit Aktiv hållare för fast installation, Samsung Galaxy Tab Active Pro T540/T545/T547/T547U

Brodit 713148 – Aktiv hållare för fast installation. Ha din Galaxy Tab Active Pro i en aktiv hållare, så har du alltid ett nyladdat batteri. En aktiv hållare som ansluts innanför instrumentbrädan, det ger en diskret och proffsig montering utan lösa kablar hängande över instrumentbrädan. Snyggt, bekvämt och trafiksäkert! 12/24 Volt. Produkten är E-märkt. Strömkabeln på hållaren skall anslutas via 2 A säkring. 2.7 A laddare. Laddning via Pogo kontakten. Bör monteras av fackman.

Hållaren är monterad på en kulled och kan vinklas och vridas för att undvika reflexer i skärmen. Du skiftar enkelt mellan stående och liggande läge genom att vrida hållaren till önskad position. Det är lätt att sätta i din enhet i hållaren, och att ta den med sig när man lämnar bilen.

Easy-switching system:

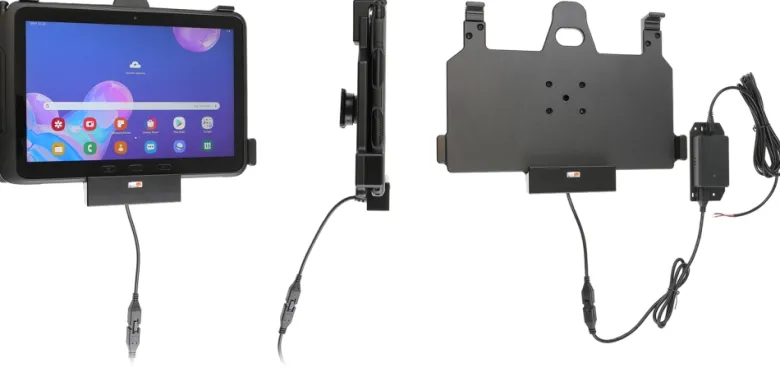

Med easy-switching systemet kan du uppgradera endast hållaren, och behålla installerade kablar. Det sparar dig mycket tid! När du uppgraderar till en ny enhet behöver du inte längre göra en full installation. Samma gäller för underhåll i händelse av garanti eller skada. Du kopplar helt enkelt bort hållaren från laddkabeln via Molex 6-pin snabbkontakten, och sedan kopplar du in den nya hållaren. Bytet är klart på några få sekunder.

Surfplattor bör inte monteras på en bils instrumentbräda om de skymmer sikten eller blockerar viktiga reglage. ProClip (Brodits monteringbygel för fordon) är anpassad för montering av mindre enheter såsom mobiltelefoner och GPS-enheter, ProClip är inte anpassad för tunga enheter som surfplattor. I vissa bilar sitter ProClip extra stadigt och kan då användas även för montering av en surfplatta. Om du vill sätta en surfplatta på bilens instrumentbräda måste varje kombination av surfplatta-bil granskas noggrant av dig själv för att avgöra om en sådan montering är möjlig i just det specifika fallet. Hänsyn bör då tas till placering, samt hur stadigt ProClip sitter och vilken storlek av surfplatta du önskar använda. Brodit lämnar inte några rekommendationer för sådana monteringar.

En montering av surfplatta på bilens instrumentbräda sker alltid på kundens eget ansvar. Brodit rekommenderar att använda surfplattor på bilens nackstöd, monterade på Brodits nackstödsfäste.

• Brodit Aktiv hållare för fast installation
• Samsung Galaxy Tab Active Pro T540/T545/T547/T547U

Läs igenom hela anvisningen noga och titta på bilderna innan monteringen påbörjas.

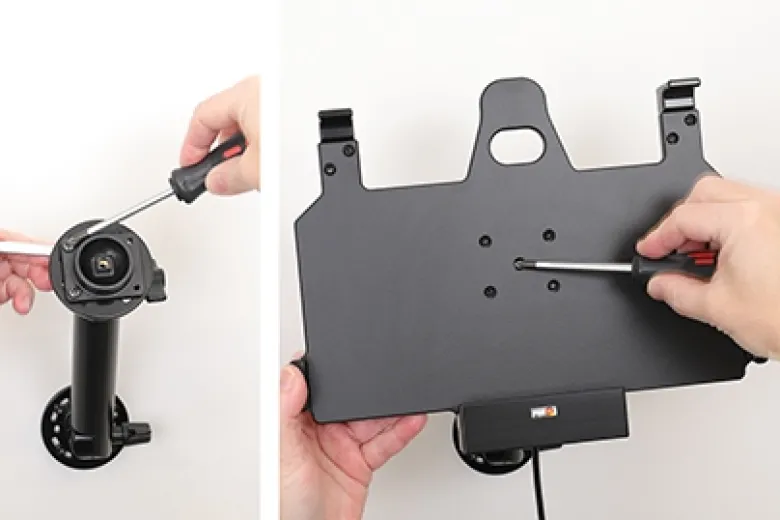

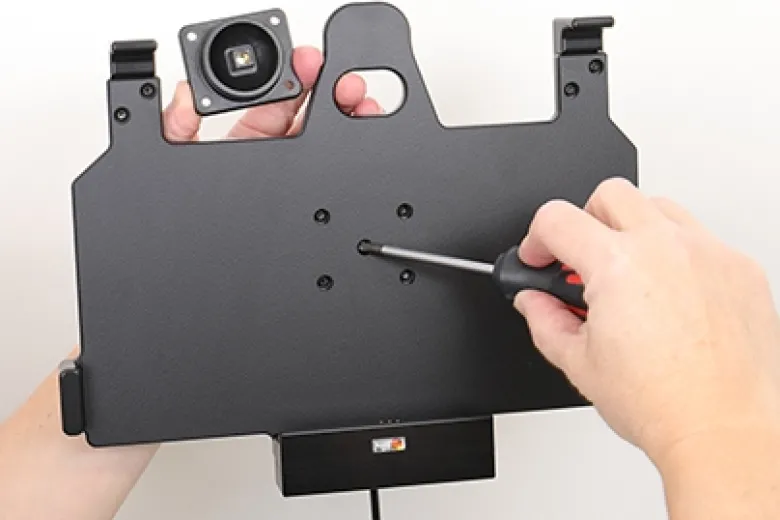

1. Lossa på skruven mitt i hållaren så att du kan ta bort monteringsplattan på baksidan.

2. Placera monteringsplattan på önskad plats. Skruva fast monteringsplattan med de medsända skruvarna. Placera hållaren över monteringsplattan så att skruven passar i hålet i kulleden. Dra åt skruven tills hållaren sitter stadigt på plats men ändå kan vinklas.

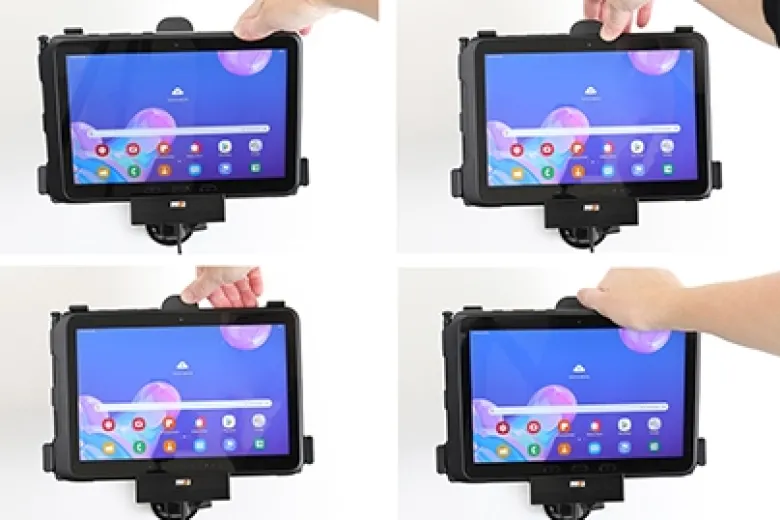

3. Att sätta enheten i hållaren: Placera enhetens nederdel i hållaren och pressa framåt på enhetens överdel så att den snäpper fast i hållaren. Att ta bort enheten ur hållaren: Pressa uppåt på hållarens överdel och dra enhetens överdel ut ur hållaren först, sedan kan du lyfta enheten upp/ut från hållaren.

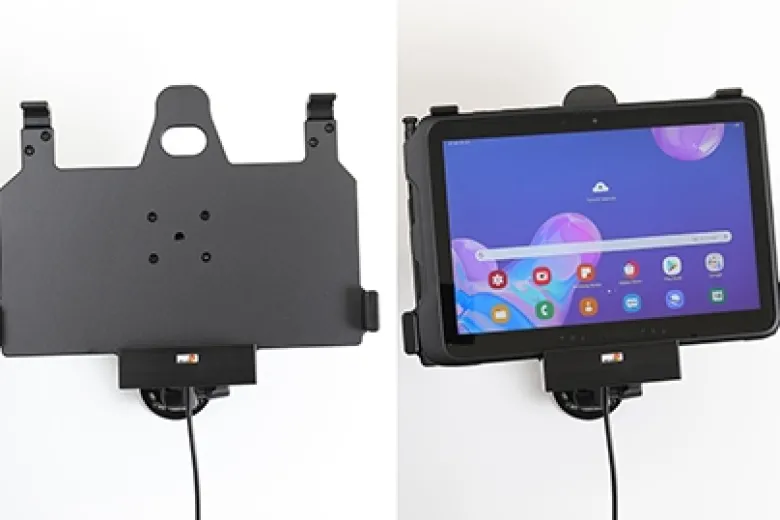

4. Hållaren färdigmonterad.

Specifikationer
– Dimensions: L*W*H 112mm*54mm*20mm
– Weight:46g
– Input voltage: 10-30VDC
– Charging voltage: 5.4V
– Output current (Typ): 2.7A
– Rated power:15W
– Input & output protection: Input polarity reversal/Output over voltage/Output over current/Output shortprotection
– LED charging indicator: Power input indicator(Green), Ovp/Ocp/Output short(Red)
– DC-DC Conversion Efficiency: 88%
– Operating temperature: 0°C ~ +40°C
– Storage temperature: -20°C ~ +80°C
– Made of material: ABS+PC
– Approvals: CE, E-mark, FCC, RoHS
Dimensioner: 280 x 216 x 52 mm
Vikt: 688 g
Volym: 3145 cm3

Brodit ProClip
Brodits tvådelade monteringslösning ger dig en installation som passar dina behov perfekt. Den ena delen är en enhetshållare, anpassad för just din mobiltelefon, surfplatta eller annan handhållen enhet. Tillsammans med denna används en ProClip – ett monteringsfäste designat specifikt för din bilmodell. ProClip installeras helt utan skruvar och utan att skada bilens interiör. Flexibelt, stabilt och säkert. Enklare blir det inte!

För att hitta hållare till din enhet: Klicka här
För att hitta fäste till din bil: Klicka här

Passar till
Samsung Galaxy Tab Active Pro T540/T545/T547/T547U
