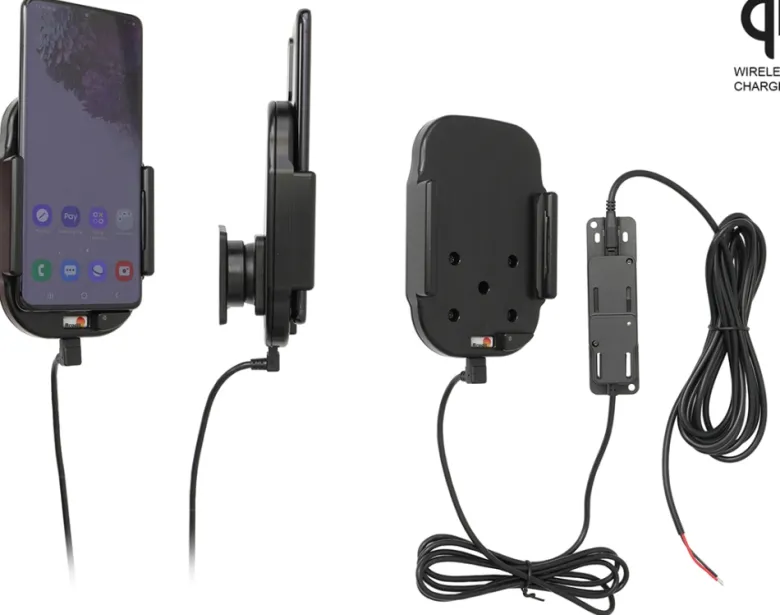

Brodit Qi trådlös aktiv hållare för fast installation, Samsung Galaxy S20 Plus 5G (SM-G986B/SM-G986F)

Brodit 719191 – Qi trådlös aktiv hållare för fast installation. Aktiv hållare som laddar din enhet via trådlös Qi teknologi. Håll ditt mobilbatteri fulladdat, alltid inom syn- och räckhåll! Praktiskt, diskret och bekvämt. Modellspecifik passform med perfekt, fast grepp. Används för enhet utan skal (ej för enhet med skal). Qi certifierad. 5 / 7.5 / 10 / 15W trådlös laddning. LED för laddningsstatus.

Hållaren ansluts innanför instrumentbrädan, det ger en proffsig montering utan lösa kablar hängande över instrumentbrädan. Laddboxen har två USB-A portar: QC 3.0A + 2.4A. För att säkerställa att din hållare fungerar i snabbladdningsläge ska kabeln som ansluter hållaren till strömförsörjningen alltid anslutas till (Port 1) USB-A-porten på strömförsörjningsenheten. (Port 2) USB-A porten är reserv och kan användas för att ladda sekundära enheter som mobiltelefoner / navigationsenheter. Detta är en 15W snabbladdare. Snabbladdning är enhetsberoende.

Du har full tillgång till kameran och alla knappar när enheten sitter i hållaren. Det är lätt att sätta enheten i hållaren så att den ansluter till laddningen, och att ta med den med ett enhandsgrepp när du lämnar bilen.

Hållaren är utrustad med en kulled så du kan enkelt justera vinkeln för att se bra på skärmen, eller skifta mellan stående och liggande läge. Vinklingsbar 17° och vridbar 360°. 12/24 Volt. Monteringsplatta 42×50 mm med 4 mm AMPS-hål. Tillverkad av svart ABS/Acetal plast. Tillverkad i Sverige. Strömkabeln på hållaren skall anslutas via 2 A säkring. Bör monteras av fackman. Monteras på ProClip monteringsplattform.

• Brodit Qi trådlös aktiv hållare för fast installation
• Samsung Galaxy S20 Plus 5G (SM-G986B/SM-G986F)

Läs igenom hela anvisningen noga och titta på bilderna innan monteringen påbörjas.

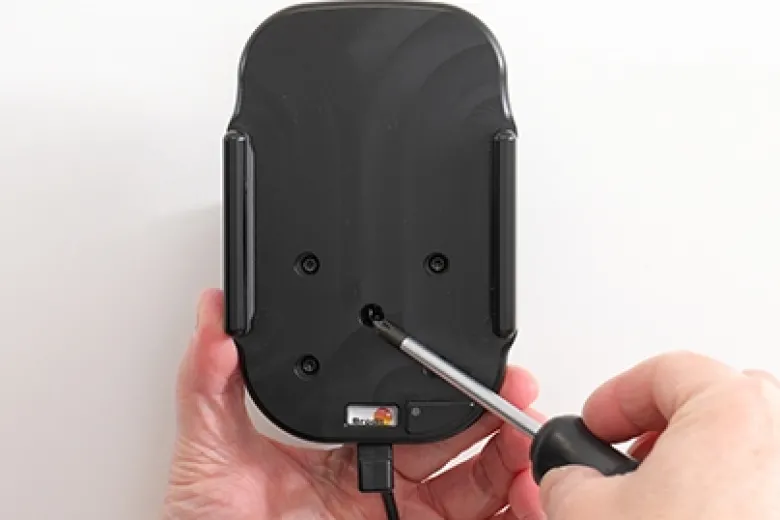

1. Lossa på skruven mitt i hållaren så att du kan ta bort monteringsplattan på baksidan.

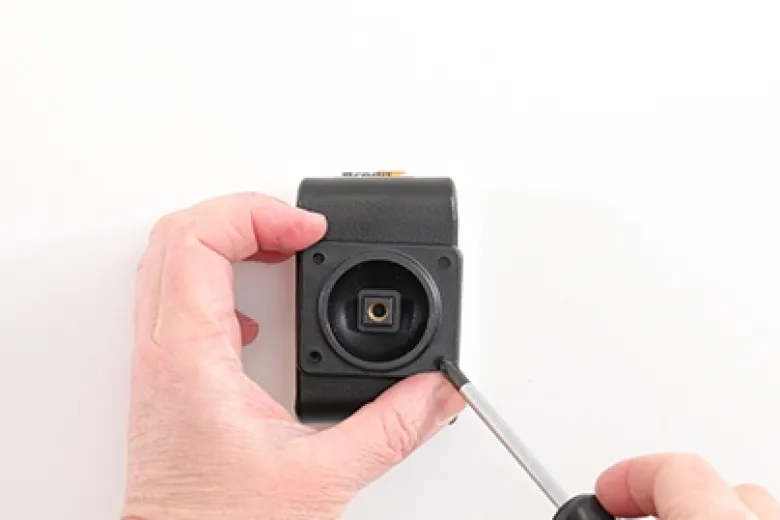

2. Placera monteringsplattan på önskad plats. Skruva fast monteringsplattan med de medsända skruvarna.

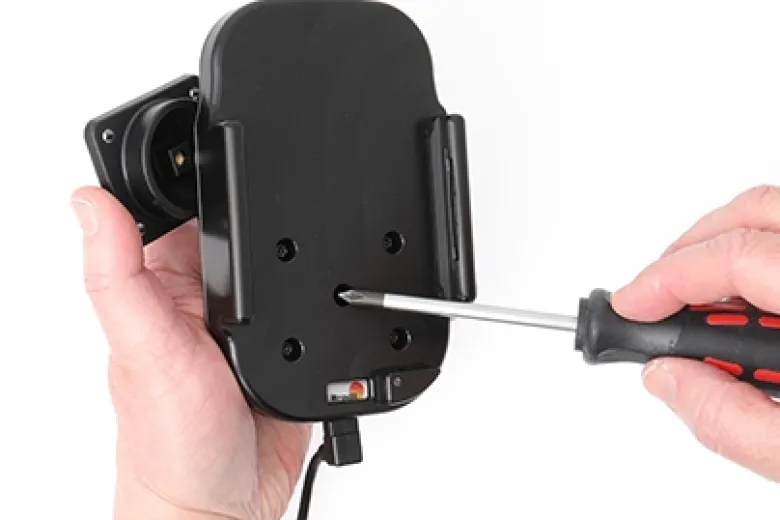

3. Placera hållaren över monteringsplattan så att skruven passar i hålet i kulleden och skruva fast den. Dra åt skruven så att hållaren sitter stadigt på plats men ändå kan vinklas.

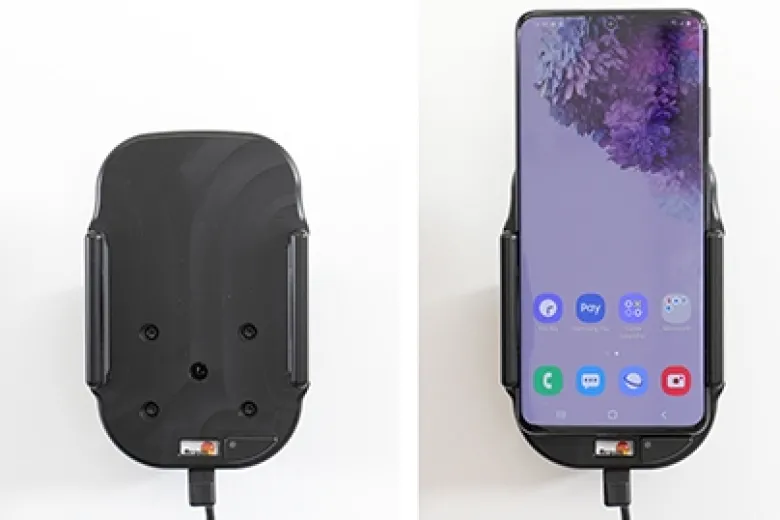

4. Hållaren färdigmonterad.

IMPORTANT NOTE: To ensure your holder works in fast charging modes the cable that connects the holder to the power supply should always be connected to the Green USB-A port on the power supply unit (Output: 1). The White USB-A charging port (Output: 2) is spare and can be used to charge secondary devices such as mobile phones / navigation units. The USB ports found in vehicles only provide a 5 Vdc power output, but the Qualcomm power supply that is included is designed to provide 5 Vdc / 9 Vdc / 12Vdc Outputs to support the 7.5W / 10W / 15W fast-charging modes. We do not recommend connecting the wireless charging holder directly to the vehicles USB power supply because it will only provide 5W charging. This is a 15W fast charging holder. Fast charging is device dependent.

Specifikationer
TECHNICAL SPECIFICATIONS WIRELESS CHARGING HOLDER:
• Power Input Voltage: 5 V DC | 9V DC | 12 V DC
• Supported Power Profiles: Qualcomm Quick Charge 2.0 | 3.0
• Output Power: 5W | 7.5W | 10W | 15W
• Tx/Rx Transmit Distance: 3 – 4.5mm
• Transmission Efficiency: 70% +/- 5%
• Operating Temperature: 0° – 40° Centigrade
• Storage Temperature: -20° – +60° Centigrade
• Short Circuit Protection: Auto Recovery
• Over Current Protection: Auto Recovery
• Product Approvals: CE-RED | E-Mark | FCC | Qi 15W EPP
• Product Compliance: RoHs | WEEE | REACH

TECHNICAL SPECIFICATIONS POWER SUPPLY UNIT:
• Power Output Voltage:
• Output 1 USB-A Port: (recommended port for this holder) Qualcomm 3.0 3.6 – 6.3V ~ 6V/3A | 6.2 – 9V/2A | 9.2 – 12V/1.5A
Rated power 18 Watts max
• Output 2 USB-A Port: 4.9 ~ 5.25V/2.4A
Rated power 12 Watts max
• Output Voltage: 5V | 9V | 12V(Nominal) RIPPLE: 300mV pk-pk at max
• Input Current: 3.0A DC max
• Molex 2 Pin Input: DC 12–24V/3A, can handle 40V spikes.
(BLACK= Chassis/Negative- | RED= Key switched 12/24V DC Supply+)
• Product Approvals: CE, RoHS, FCC, UL, QC3.0 Quick Charge 3.0

CONNECT YOUR HOLDER
Connect the Type-C USB cable to the holder. Carefully slide your phone straight down into the holder until it rests naturally at the bottom. The wireless charger will automatically connect and start charging. Your phone can be removed anytime, then the charging automatically stops.
Dimensioner: 85 x 130 x 49 mm
Vikt: 375 g
Volym: 541 cm3

Brodit ProClip
Brodits tvådelade monteringslösning ger dig en installation som passar dina behov perfekt. Den ena delen är en enhetshållare, anpassad för just din mobiltelefon, surfplatta eller annan handhållen enhet. Tillsammans med denna används en ProClip – ett monteringsfäste designat specifikt för din bilmodell. ProClip installeras helt utan skruvar och utan att skada bilens interiör. Flexibelt, stabilt och säkert. Enklare blir det inte!

För att hitta hållare till din enhet: Klicka här
För att hitta fäste till din bil: Klicka här

Passar till
Samsung Galaxy S20 Plus 5G (SM-G986B/SM-G986F)
