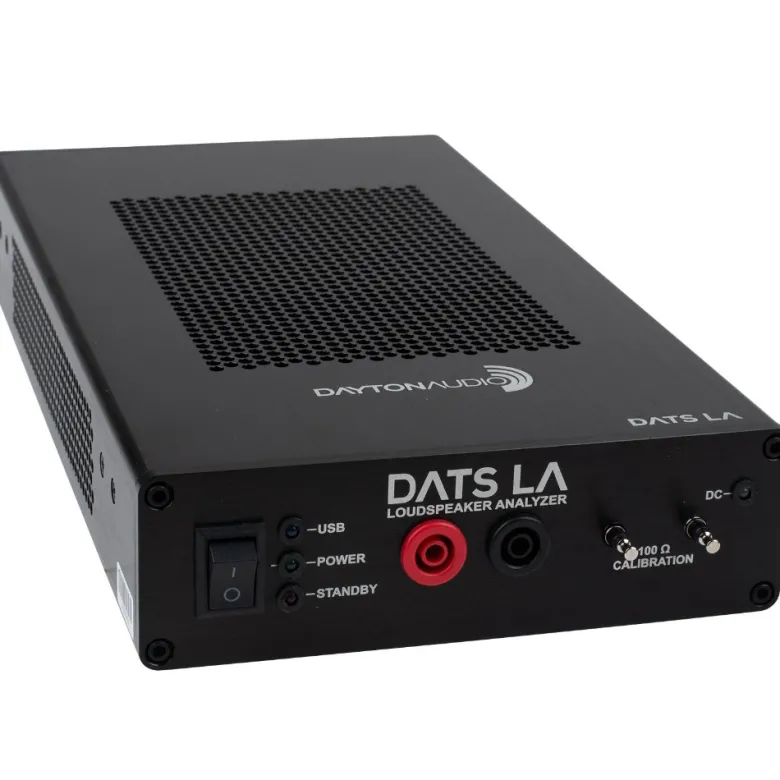

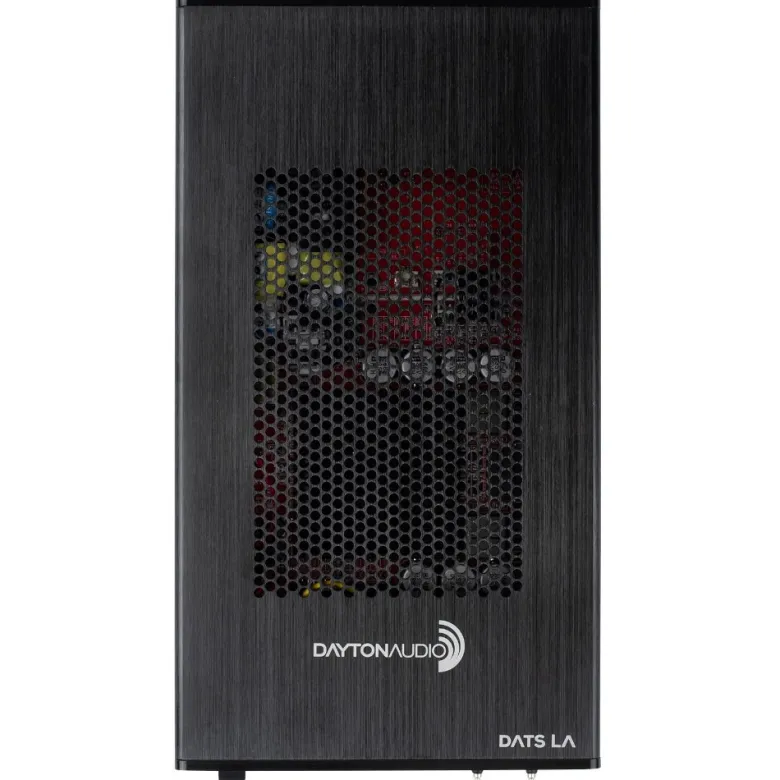

Dayton Audio DATS LA, avancerat mätsystem för högtalare

Dayton Audio DATS LA är verktyget för konstruktörer och utvecklare som behöver mer än traditionella T/S- och impedansmätningar. Med en integrerad 100 watts förstärkare, patenterad DC-bias-analys och ett komplett mätsystem för alla sorters parametrar ger DATS LA en unik inblick i hur ett element faktiskt beter sig under verklig belastning.

• Patenterad DC-bias-metod som avslöjar Bl och Kms-symmetri
• Integrerad 100 watts AC/DC-förstärkare
• Mäter små och stora T/S-parametrar
• Analysera motorstyrka, symmetri och upphängning
• Impedanssvep för lådor och avstämningar
• Bl(x), Kms(x) och Le(x)-kurvor
• Avancerad LCR-mätning
• Oscilloskop och tongenerator
• USB-anslutning mot PC
• Robust, portabel konstruktion

OBS! För att få korrekta resultat gäller samma principer som med traditionella mätverktyg, men med större noggrannhet:

• Täta inte för ventilationshål i magneten på elementet, det påverkar upphängningens beteende.
• Vid mätning av Vas och Mms behövs antingen en känd testvikt på konen eller en sluten testlåda. Större koner och styvare upphängningar kräver mer vikt.
• DATS LA arbetar med högre testnivåer än DATS V3. Se till att elementet är ordentligt fixerat när du använder högre effekt.
• DC-bias-mätningar bör göras i tyst miljö utan luftflöde, då konens utslag vid låga frekvenser är känsligt för störningar.

Snabbstart

• Ladda ner programvaran (Windows):
  Klicka här för att ladda ner

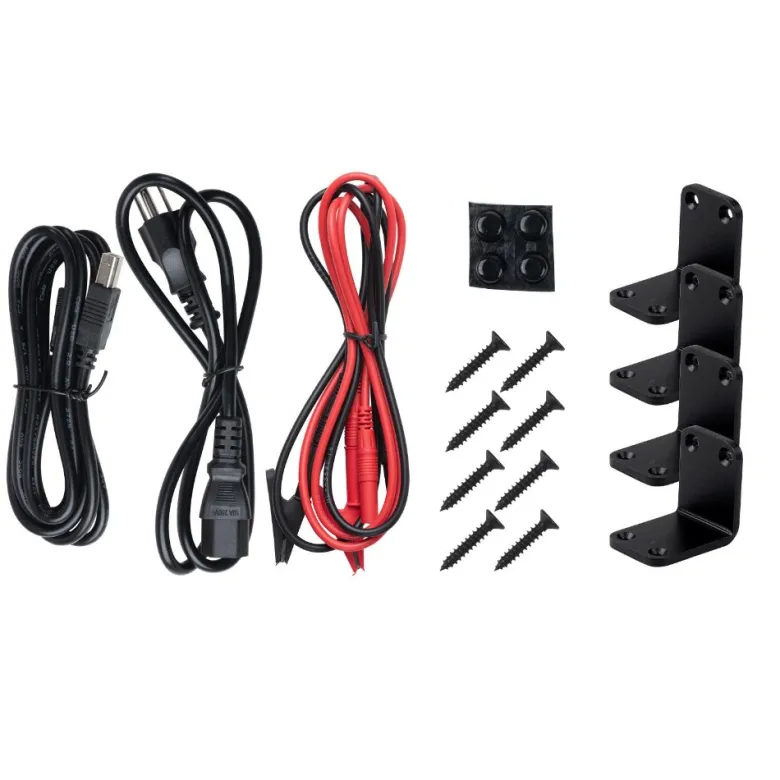

• Installera och anslut DATS LA med USB-B-kabeln till datorn.
• Starta programvaran.
• Gå till “Impedance Analyzer” och gör en Test Leads Calibration, koppla ihop testkablarna och bekräfta.
• Gör sedan en Impedance Calibration mot de inbyggda terminalerna.
• Anslut klämmorna till elementet och börja mäta.

Programvaran visar impedanskurvor i realtid och extraherar automatiskt relevanta parametrar.

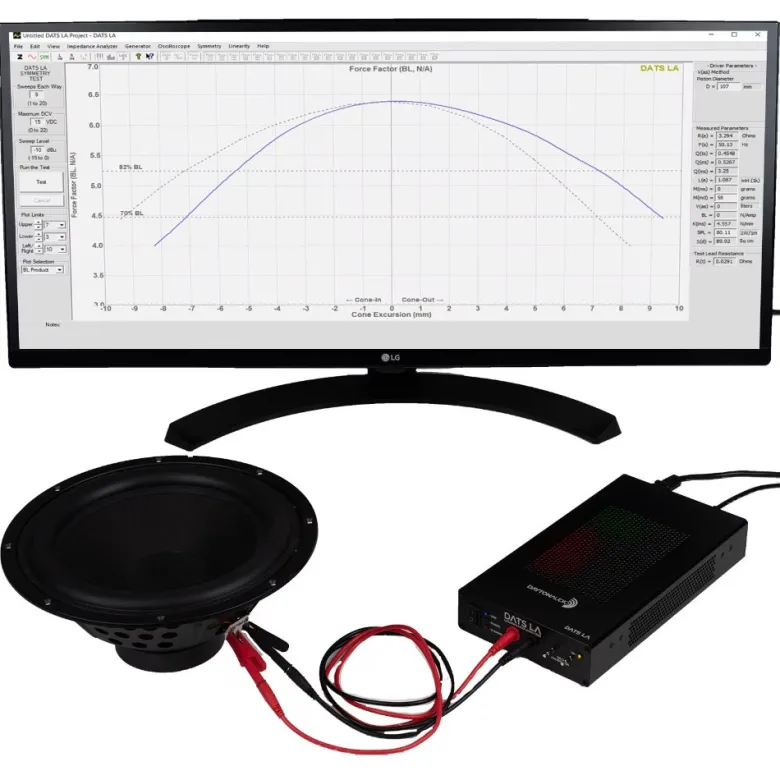

DC-bias: avslöjar verkligt motor- och upphängningsbeteende
Standardmätningar visar elementdata vid små signaler, men i verkligheten förändras motorstyrka (Bl), compliance (Kms) och induktans (Le) när konen rör sig. Här är DATS LA unik. Den patenterade tekniken (U.S. Patent #11,272,301) använder kontrollerade DC-offsetpulser för att placera talspolen i olika lägen innan impedanssvepet körs. På så vis får du:

• Bl(x) – motorstyrka genom hela slaget
• Kms(x) – upphängningens styvhet genom slaget
• Le(x) – induktans och dess variation med slag

Kurvorna visar tydligt asymmetrier, konstruktionsfel, mekaniska begränsningar och motorförluster som annars är extremt svåra att analysera med en vanlig DATS V3.

100 watts förstärkare för stora signaler
DATS LA mäter inte bara element i ”labbsnäll” signalnivå som DATS V3, utan kan driva dem på upp till 100 watt vilket gör det möjligt att se:

• motorförlust vid höga utslag
• fluxmodulation
• termisk kompression
• förändring av Re vid spoleuppvärmning
• hur T/S-parametrar skiftar vid högre signalnivå

Detta är kritiskt för att modellera verkligt beteende, särskilt i grövre bas- och PA-element.

T/S-parametrar – små och stora signaler
Små parametrar:
Välj ”Measure Free-Air Parameters” så visas Fs, Qts, Qes, Qms, Le och impedanskurva.
Lägg till vikt eller använd testlåda och välj “Measure Vas” för att få Vas och Mms.

Stora parametrar:
Öka utgångsnivån och mät igen. Programmet visar hur parametrarna förändras vid högre spänning.

Avstämningar och lådparametrar
Med ett impedanssvep i monterad låda ser du:

• avstämningsfrekvens i portad låda
• Q-värde i sluten låda
• läckage eller förlorad täthet
• förskjutna resonanser som indikerar konstruktionsproblem

Tips! Avstämningen ligger i impedansdalen mellan de två topparna i en portad låda. Har du flera avstämningar, så är principen densamma och avstämningarna hamnar mellan två toppar.

LCR-mätare med hög precision
DATS LA fungerar även som en avancerad komponentmätare:

• Induktorer (spolar) 0.05 mH till 100 mH (inkl. DC-resistans)
• Kondensatorer 0.002 µF till 10 000 µF (ESR, Q, förlustvinkel)
• Motstånd 0.002 ohm till 10 000 ohm

Perfekt för mätning av filterkomponenter och passiva nätverk.

Mer än bara grafer
Programvaran som tillhör DATS-LA erbjuder:

• Bl(x), Kms(x), Le(x) med inverterad referenskurva
• Oscilloskopläge med två spår
• Tongenerator med valfri vågform
• Mätning av Wright-parametrar
• Export till simuleringar
• Snabb kalibrering och lagring av projekt

DATS LA jämfört med DATS V3:

Funktion	DATS V3	DATS LA
Snabb installation	✓	✓
100 W integrerad förstärkare	✗	✓
Småsignal T/S-parametrar	✓	✓
Storsignal T/S-parametrar	✗	✓
Bl(x), Kms(x), Le(x)-mätning	✗	✓
Mätning vs. slaglängd	✗	✓
LCR-mätningar	✓	✓
Oscilloskop och tongenerator	✓	✓
USB-strömförsörjning	✓	✗
Portabel storlek	✓	✓

Specifikationer
Maxeffekt: 100 W RMS vid 4 ohm
Frekvensomfång: 0.1 Hz till 20 kHz

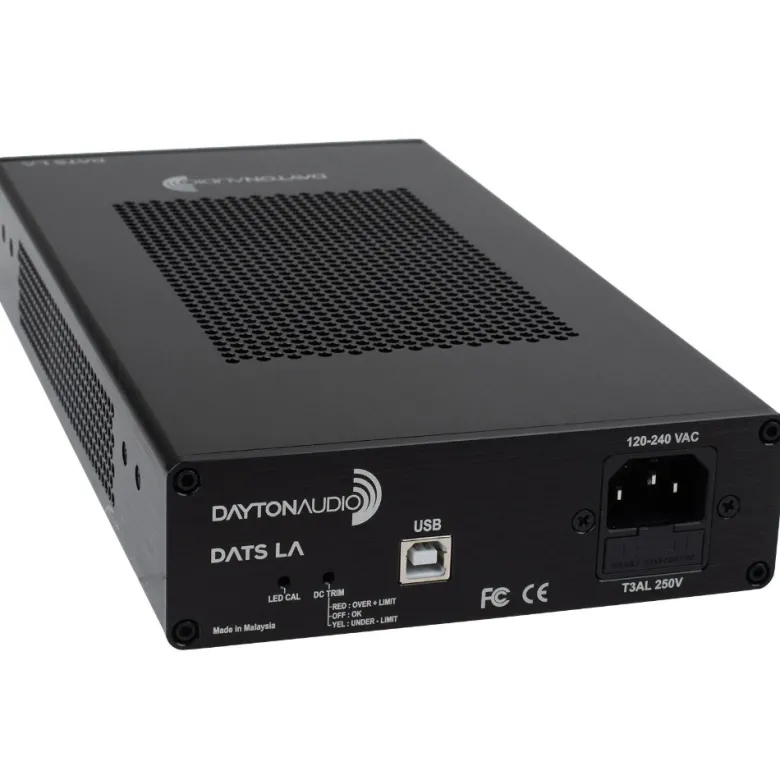

USB-B dataanslutning
Isolerade uttag för banankontakter
Nätspänning: 120–240 V AC
Effektförbrukning: 100 W
Mått: 46 x 145 x 274 mm
Vikt: 1.7 kg

Länk till programvara (endast Windows)
Länk till snabbstartsguide
Länk till patent
