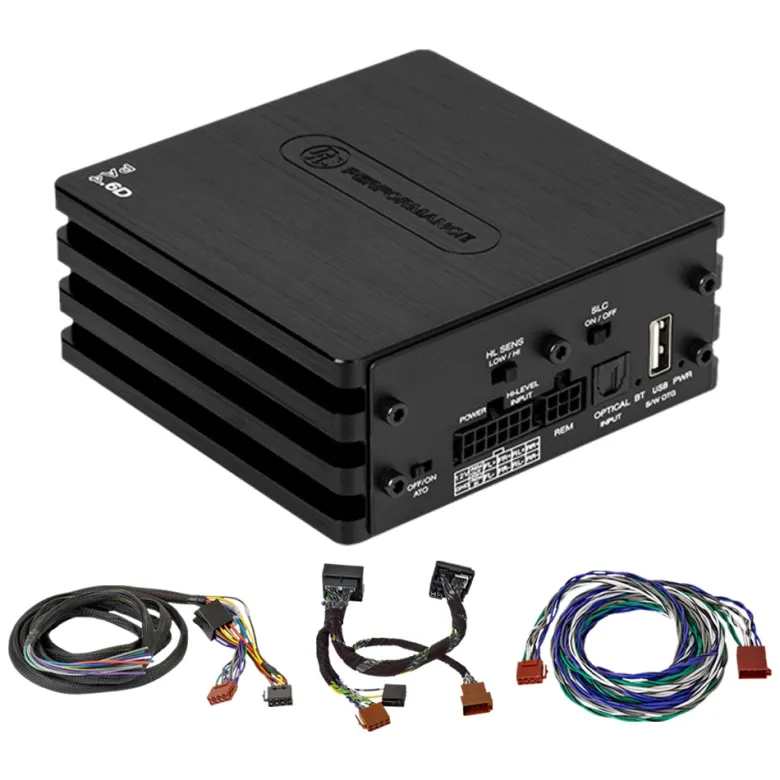

DLS PA4.6D, 6-kanalig ljudprocessor/DSP till VW/BMW m.fl. (Quadlock)

DLS PA4.6D är hjärtat i ditt bilsystem när du vill ha full kontroll över ljudet och välja slutsteg helt fritt. Plug & play-adaptrarna ser till att du på ett enkelt sätt kan integrera mot bilen, och samtidigt har alla signaler och ström du behöver till ljudprocessorn på ett enkelt sätt!

Börja med att bestämma om du kommer vilja driva högtalarna i bilen på ett separat slutsteg, eller om de ska fortsätta drivas av originalenheten. Ska du ha fortsätta driva högtalarna på originalenheten (eller dra egna kablar) så väljer du ingen retur för högtalare. Ska du koppla in slutsteg som driver högtalarna i bilen, välj då till en retur för högtalare.

Välj kablagelängder beroende på var du tänkt montera ljudprocessorn. Ska du montera den i bagaget är 5/6 meter lagom, annars räcker 3 meter ofta för att montera den i handskfacket eller under en stol t.ex.

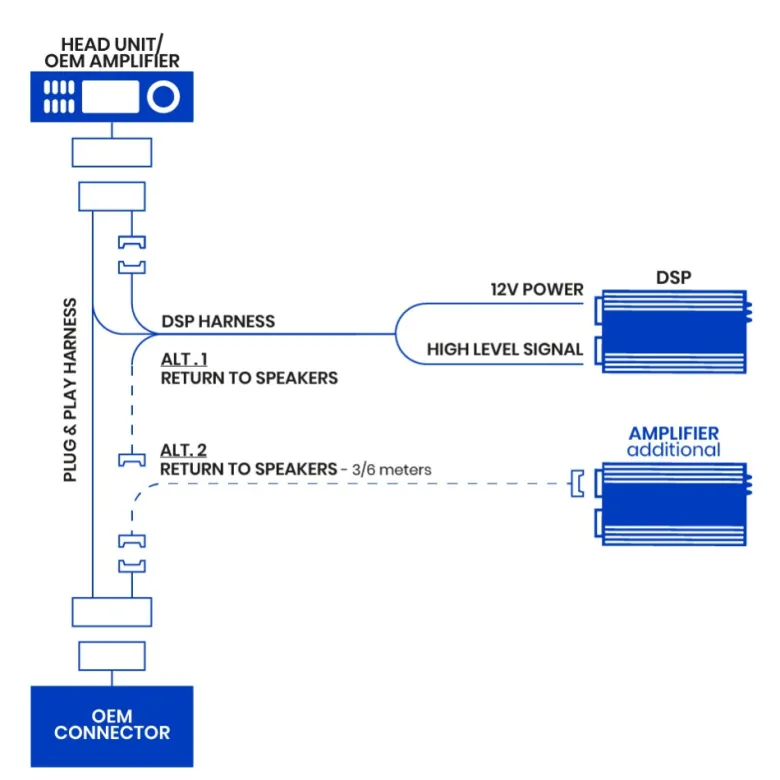

Alternativ 1 (utan retur för högtalare):

Alternativ 2 (med retur för högtalare):

Inkopplingsinstruktioner mot DSP:

Gul: +12V konstant matning
Svart: Jord
Röd: Tändningsstyrd +12V / ACC
(Röd kabel används normalt inte då ljudprocessorn har auto-påslag)

Vit: Vänster fram +
Vit/svart: Vänster fram –
Grå: Höger fram +
Grå/svart: Höger fram –
Grön: Vänster bak +
Grön/svart: Vänster bak –
Lila: Höger bak +
Lila/svart: Höger bak –

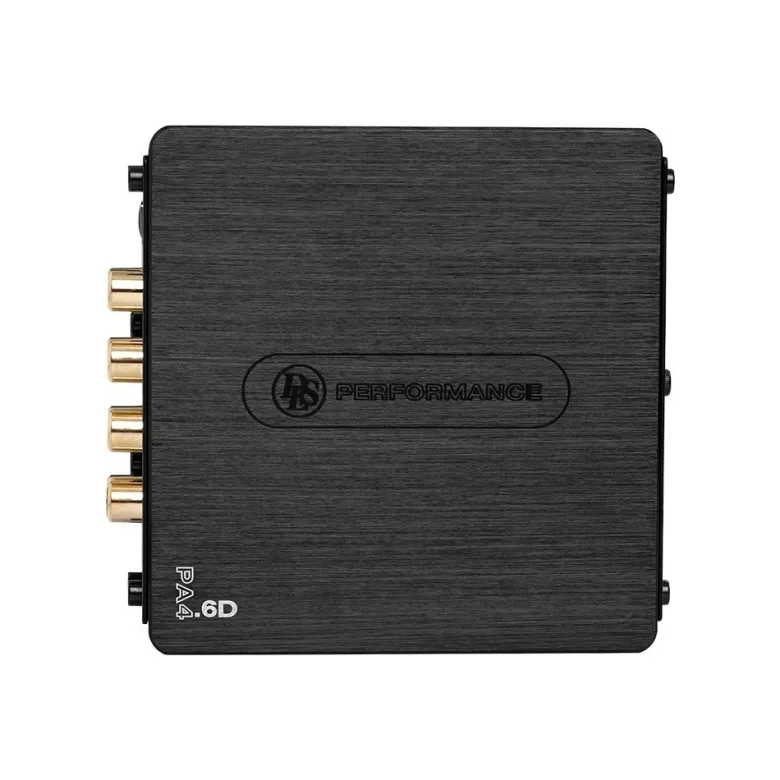

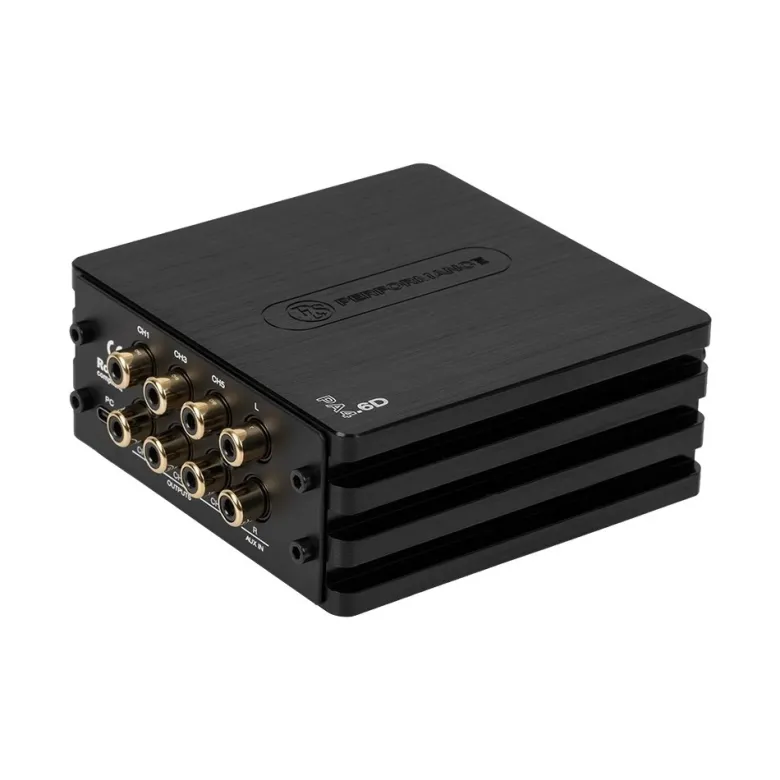

DLS Performance Advantage PA4.6D är en välljudande 6-kanalig DSP för dig som vill ha full kontroll över ljudet och friheten att själv välja slutsteg. Fokus ligger på precision, stabil integration och ett ljud som känns sammanhållet och naturligt i vardagen. PA4.6D fungerar som systemets nav mellan bilstereo och externa slutsteg och är byggd för att korrigera både högtalare och bilens akustik utan att förändra musikens grundkaraktär. Resultatet är ett lugnare, mer balanserat ljud som är lätt att leva med över tid.

• 6-kanalig DSP
• Cirrus Logic DSP, 24 bit / 192 kHz
• Högnivåingång med Smart Load
• 31-bands EQ per kanal
• Delningsfilter upp till 48 dB per oktav
• Tidskompensation upp till 519 cm
• Optisk ingång, RCA och Bluetooth 5.1
• 10 presets, USB-konfiguration

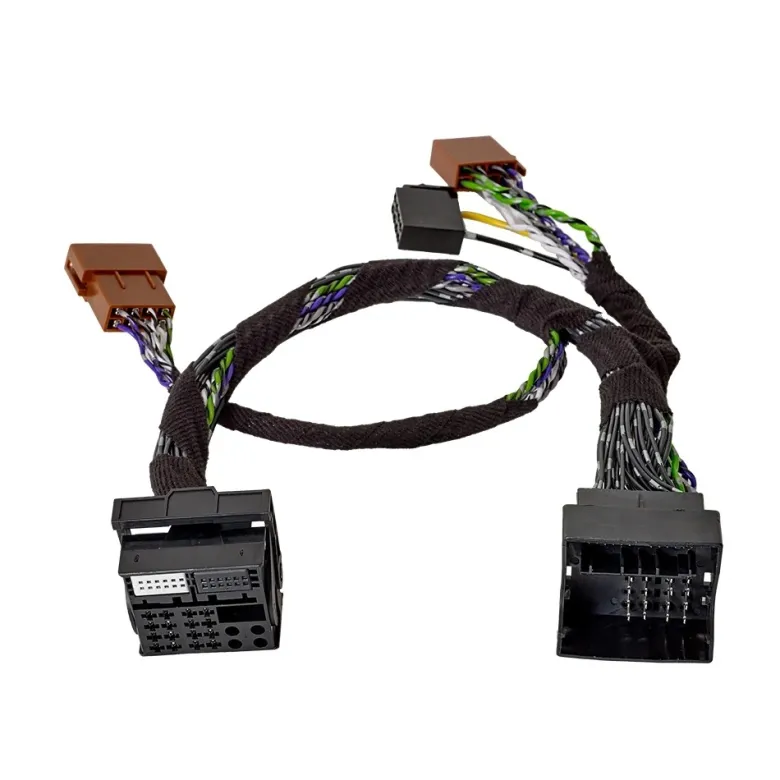

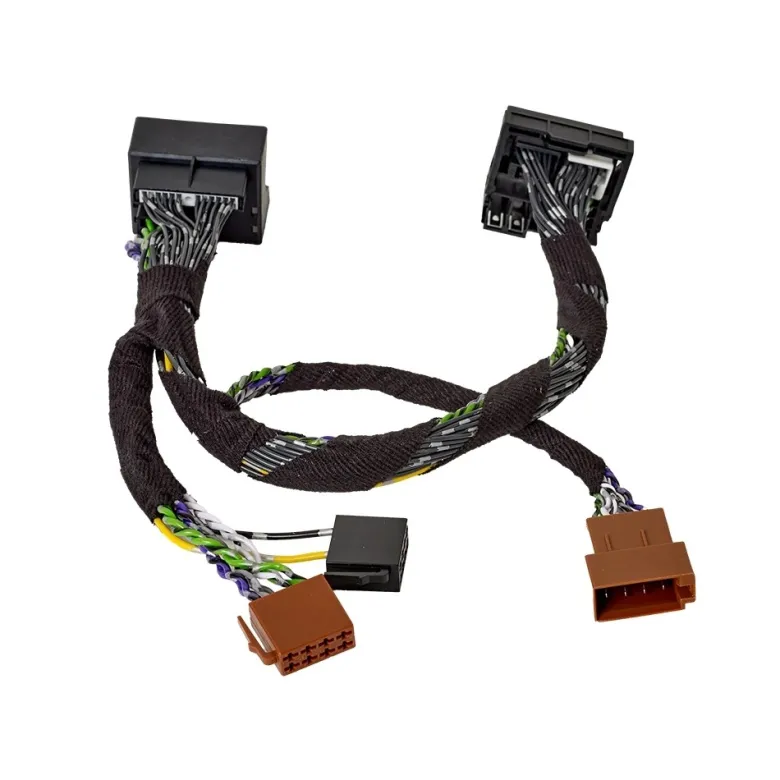

Auto-Connect QLPNP01 är ett smidigt och smart plug & play-kablage som bland annat är till för att enkelt kunna koppla plug & play-produkter med ISO-kontakter i din bilar med matchande Quadlock-kontakter. Kablaget passar till VAG, BMW, Mercedes och fler (se lista nedanför) som har likadan Quadlock-kontakt. Kontakten kopplas till bilens originalstereo och gör det lätt att både hämta högnivåsignal från bilen, och leda högtalarkablar i retur ut mot bilens högtalare från en förstärkare.

• SOT-kablage för enkel Plug & Play-inkoppling
• Används för att koppla in ljudprocessor/DSP, omvandlare etc
• Ingen åverkan i bilens originalkablage
• Fullt återställningsbart
• Passar till ett stort antal bilmodeller
• Från Quadlock-kontakt till ISO-kontakt

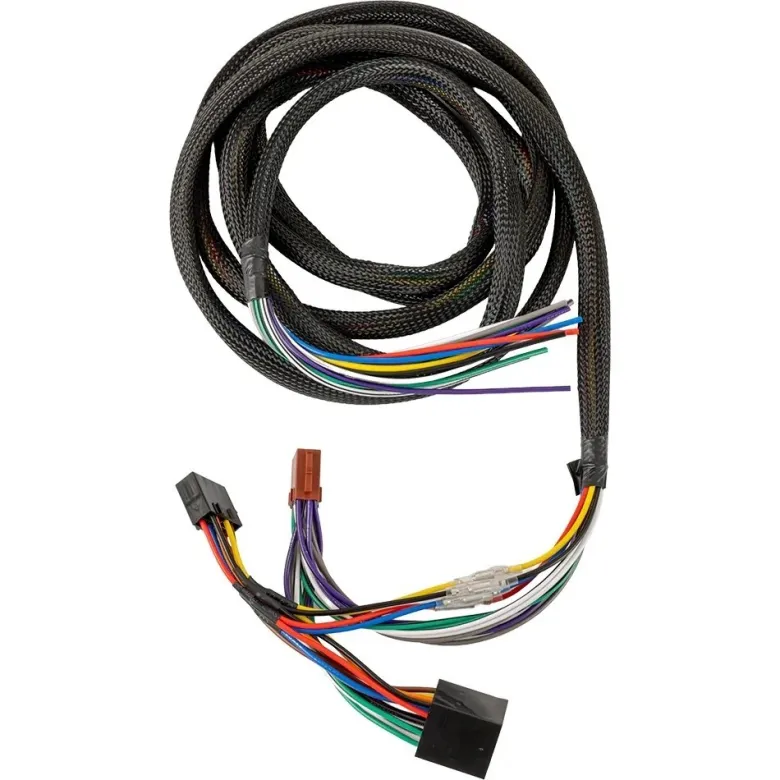

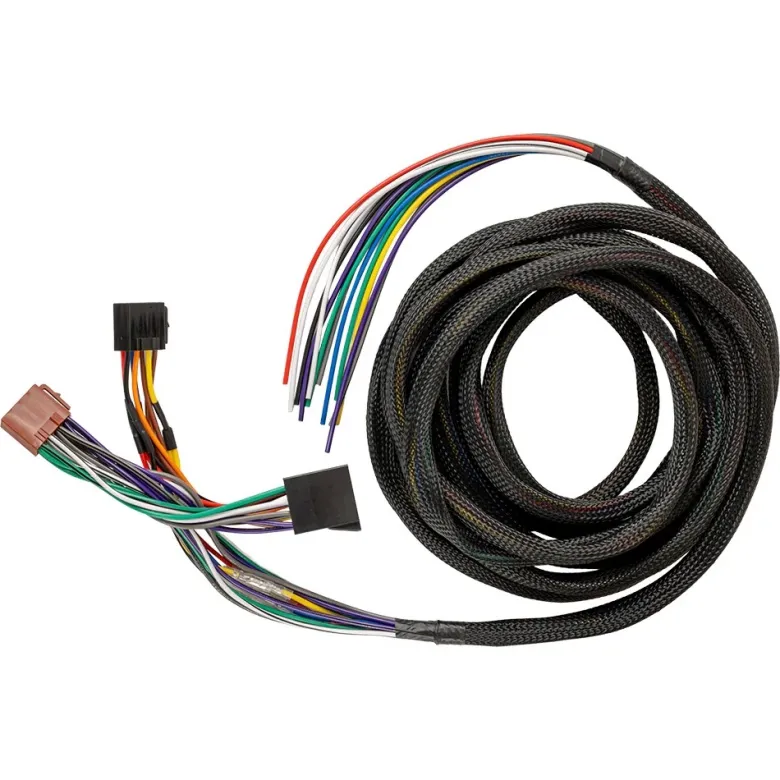

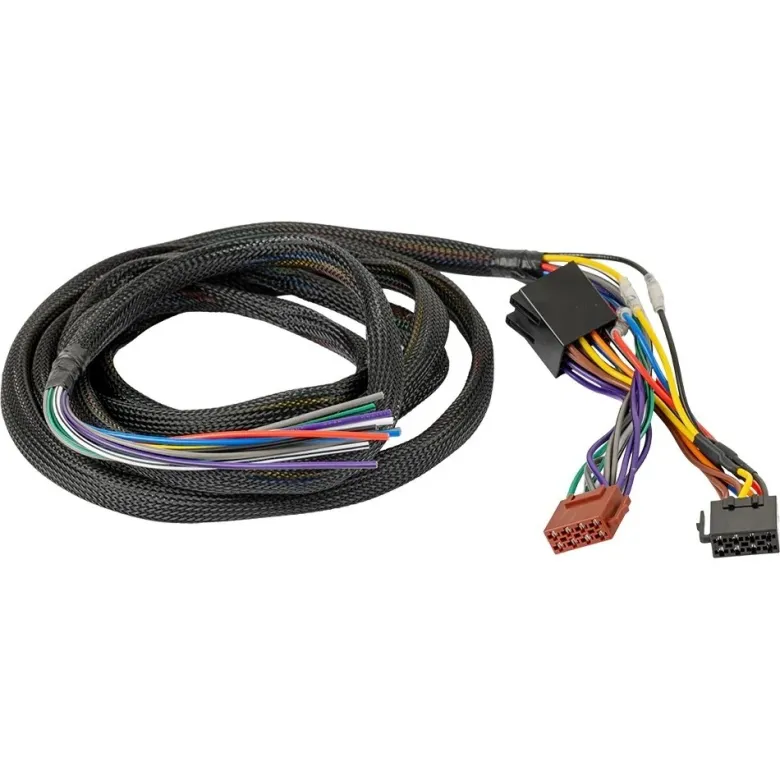

Auto-Connect UNIHLISO är ett plug & play-kablage som gör det enkelt att integrera ett slutsteg eller en DSP i ett originalsystem utan att behöva göra ingrepp i bilens kablage. Adaptern ansluts via ISO-kontakter och levererar både högnivåsignal från högtalarutgångarna samt nödvändiga strömanslutningar i samma kabel. Med en längd på 3/5 meter finns god flexibilitet för placering av utrustning, exempelvis under säte eller i bagageutrymme, samtidigt som installationen förblir ren, tydlig och fullt återställningsbar.

• Plug & play-adapter via ISO-kontakter
• Ger högnivåsignal för DSP och slutsteg
• Inbyggda strömanslutningar: +12V, jord, remote och tändning
• 3/5 meter kabellängd för flexibel installation
• Färgkodad enligt standard för enkel inkoppling
• Ingen klippning eller modifiering av originalkablage
• Passar ISO-baserade T-kablage
• Möjliggör helt reversibel installation

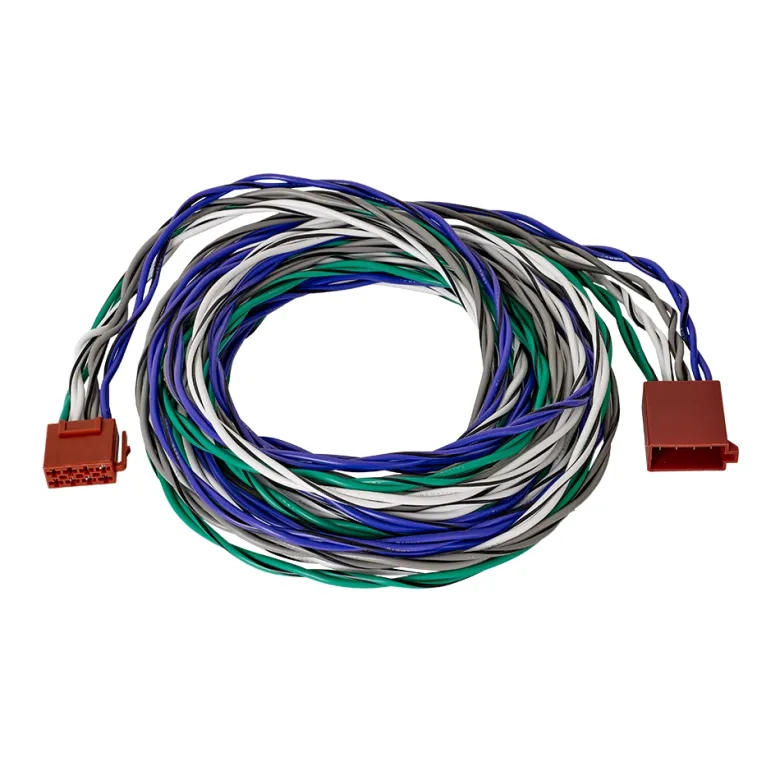

Auto-Connect ISOSCEXT är en ISO-förlängningskabel för högtalare med 8 stift. Används som ett smidigt sätt för att tillsammans med ett plug&play-kablage (SOT-kablage) hämta högnivåsignal till en DSP, som retur tillbaka från ett slutsteg och mycket mer!

• 3/6 meter lång ISO-förlängningskabel
• 2×1.5mm2 OFC-högtalarkabel
• Tvinnade ledare i ISO-färger (vit, grå, grön, lila) för minimering av störningar
• Hane till hona

Passar till
Volkswagen
Volkswagen Amarok 2010-2016 (2H)
Volkswagen Beetle 2011-2016 (5C)
Volkswagen Caddy 2004-2011 (Mk3)
Volkswagen Caddy 2011-2015 (Mk3 Facelift)
Volkswagen Caravelle 2003-2009 (T5)
Volkswagen Caravelle 2010-2015 (T5.1)
Volkswagen CC 2008-2012 (B6)
Volkswagen CC 2012-2016 (B7)
Volkswagen Crafter 2006-2012 (Gen 1)
Volkswagen Crafter 2011-2016 (Gen 1 Facelift)
Volkswagen Eos 2006-2011 (Typ 1F)
Volkswagen Eos 2011-2015 (Typ 1F Facelift)
Volkswagen Fox 2005-2011 (5Z1)
Volkswagen Golf 2003-2006 (Mk4)
Volkswagen Golf 2004-2009 (Mk5)
Volkswagen Golf 2009-2013 (Mk6)
Volkswagen Jetta 2006-2010 (Mk5)
Volkswagen Jetta 2011-2014 (Mk6)
Volkswagen Lavida 2008-2012 (Gen 1 Type 18)
Volkswagen Lavida 2012-2015 (Gen 2 Type 18)
Volkswagen Lavida 2016-2019 (Gen 2 Type 18 Facelift 1)
Volkswagen Multivan 2003-2009 (T5)
Volkswagen Multivan 2010-2015 (T5.1)
Volkswagen Passat 2003-2005 (B5 / 3BG)
Volkswagen Passat 2006-2010 (B6 / 3C)
Volkswagen Passat 2011-2015 (B7 / 3C)
Volkswagen Phaeton 2008-2010 (3D Facelift 1)
Volkswagen Polo 2006-2010 (Mk4 Facelift)
Volkswagen Polo 2010-2014 (Mk5)
Volkswagen Scirocco 2009-2014 (Mk3)
Volkswagen Sharan 2011-2015 (7N)
Volkswagen Tiguan 2008-2011 (Mk1)
Volkswagen Touareg 2003-2010 (I)
Volkswagen Touran 2003-2006 (Mk1)
Volkswagen Touran 2007-2010 (Mk1 / GP)
Volkswagen Touran 2011-2015 (Mk1 / GP2)
Volkswagen Transporter 2003-2009 (T5)
Volkswagen Transporter 2010-2015 (T5.1)
Volkswagen up! 2012-2016 (BL)

BMW
BMW 1 Series 2004-2007 (E87)
BMW 1 Series 2007-2014 (E81/E82/E87/E88)
BMW 1 Series 2012-2019 (F20)
BMW 2 Series 2014-2021 (F22)
BMW 3 Series 2002-2007 (E46)
BMW 3 Series 2005-2013 (E90)
BMW 3 Series 2012-2021 (F30)
BMW 4 Series 2014-2020 (F32)
BMW 5 Series 2000-2004 (E39)
BMW 5 Series 2004-2010 (E60)
BMW 5 Series 2010-2017 (F10)
BMW 5 Series 2017-2019 (G30)
BMW 6 Series 2004-2010 (E64)
BMW 6 Series 2011-2019 (F12)
BMW 6 Series 2018-2020 (G32)
BMW 7 Series 2002-2008 (E65)
BMW 7 Series 2009-2015 (F01)
BMW 7 Series 2016-2019 (G11)
BMW i3 2014-2022 (I01)
BMW i8 2014-2018 (I12)
BMW i8 2018-2020 (I12 LCI)
BMW X1 2010-2015 (E84)
BMW X1 2016-2019 (F48)
BMW X2 2018-2023
BMW X3 2004-2011 (E83)
BMW X3 2011-2017 (F25)
BMW X3 2018-2019 (G01)
BMW X4 2015-2018 (F26)
BMW X4 2018-2019 (G02)
BMW X5 2001-2007 (E53)
BMW X5 2007-2013 (E70)
BMW X5 2014-2018 (F15)
BMW X6 2008-2014 (E71)
BMW X6 2015-2019 (F16)
BMW Z4 2003-2009 (E85)
BMW Z4 2009-2016 (E89)
BMW Z8 2000-2003

Mercedes-Benz
Mercedes-Benz A-Class 2005-2012 (W169)
Mercedes-Benz A-Class 2013-2018 (W176)
Mercedes-Benz B-Class 2006-2011 (W245)
Mercedes-Benz B-Class 2012-2019 (W246)
Mercedes-Benz C-Class 2004-2008 (W203 Facelift)
Mercedes-Benz C-Class 2007-2015 (W204)
Mercedes-Benz Citan 2022- (W420)
Mercedes-Benz CLC-Class 2008-2011 (CL203)
Mercedes-Benz CLK-Class 2006-2010 (W209 Facelift)
Mercedes-Benz CLS-Class 2005-2011 (W219)
Mercedes-Benz E-Class 2002-2006 (W211)
Mercedes-Benz E-Class 2006-2009 (W211 Facelift)
Mercedes-Benz E-Class 2009-2016 (W212)
Mercedes-Benz E-Class 2017-2023 (W213)
Mercedes-Benz G-Class 2007-2018 (W463 Facelift)
Mercedes-Benz GL-Class 2007-2012 (X164)
Mercedes-Benz GL-Class 2013-2016 (X166)
Mercedes-Benz GLK-Class 2009-2012 (X204)
Mercedes-Benz GLK-Class 2013-2015 (X204 Facelift)
Mercedes-Benz M-Class 2006-2012 (W164)
Mercedes-Benz M-Class 2012-2015 (W166)
Mercedes-Benz R-Class 2006-2015 (V251)
Mercedes-Benz SL-Class 2002-2006 (R230)
Mercedes-Benz SL-Class 2006-2012 (R230 Facelift)
Mercedes-Benz SLK-Class 2005-2011 (R171)
Mercedes-Benz Sprinter 2006-2013 (W906)
Mercedes-Benz Sprinter 2014-2019 (W906 Update)
Mercedes-Benz Sprinter 2018- (W907/W910)
Mercedes-Benz Viano 2006-2014 (W639)
Mercedes-Benz Vito 2006-2011 (W639)
Mercedes-Benz Vito 2010-2014 (W639 Facelift)
Mercedes-Benz Vito 2014-2020 (W447)
Mercedes-Benz Vito 2019-2024 (W447 Facelift 1)
Mercedes-Benz X-Class 2018-2020 (W470)

Audi
Audi A1 2010-2019 (8X)
Audi A3 2003-2006 (8P)
Audi A3 2007-2013 (8P Facelift)
Audi A4 2001-2006 (B6)
Audi A4 2005-2009 (B7)
Audi A5 2007-2012 (8T)
Audi A6 2002-2005 (C5 Facelift)
Audi Q3 2012-2018 (8U)
Audi Q5 2009-2013 (8R)
Audi Q7 2006-2015 (4L)
Audi R8 2007-2015
Audi RS Q3 2014-2018 (8U)
Audi RS3 2011-2013 (8P)
Audi RS4 2005-2009 (B7)
Audi RS5 2010-2012 (8T)
Audi RS6 2002-2005 (C5 Facelift)
Audi S3 2006 (8P)
Audi S3 2007-2013 (8P Facelift)
Audi S4 2003-2006 (B6)
Audi S4 2005-2009 (B7)
Audi S5 2007-2012 (8T)
Audi S6 2002-2003 (C5 Facelift)
Audi TT 2006-2014 (8J)

Ford
Ford C‑MAX 2007-2010 (DM2 Facelift)
Ford C‑MAX C-MAX 2003-2007 (DM2)
Ford Fiesta 2006-2009 (JC3/JD3/JH1 Facelift)
Ford Focus 2005-2011 (DA3/DB3)
Ford Fusion 2006-2012 (JU2 Facelift)
Ford Galaxy 2006-2010 (WA6)
Ford Galaxy 2010-2015 (WA6 Facelift)
Ford Kuga 2008-2013 (DM2)
Ford Mondeo 2003-2007 (BxY Facelift)
Ford Mondeo 2007-2009 (BD/BE/BG)
Ford Mondeo 2010-2011 (BD/BE/BG)
Ford Mondeo 2011-2015 (BD/BE/BG Facelift)
Ford S-MAX 2006-2010 (WS)
Ford S-MAX 2010-2015 (WS Facelift)
Ford Transit 2006-2014 (V347/348)
Ford Transit Connect 2007-2013 (Mk1 Facelift)

Mini
Mini Cabriolet 2004-2008 (R52)
Mini Cabriolet 2009-2015 (R57)
Mini Cabriolet 2016-2019 (F57)
Mini Cabriolet 2019-2021 (F57 LCI 1)
Mini Clubman 2008-2014 (R55)
Mini Clubman 2016-2019 (F54)
Mini Clubman 2019-2021 (F54 LCI 1)
Mini Cooper 2001-2006 (Gen 1 R50/R53)
Mini Cooper 2007-2013 (Gen 2 R56)
Mini Cooper 2014-2019 (Gen 3 F56)
Mini Cooper 2019-2021 (Gen 3 F56 LCI 1)
Mini Countryman 2010-2016 (R60)
Mini Countryman 2017-2020 (F60)
Mini Coupé 2012-2015 (R58)
Mini Paceman 2010-2016 (R61)
Mini Roadster 2012-2015 (R59)

Alfa Romeo
Alfa Romeo Giulia 2016-2019 (952)
Alfa Romeo Giulia 2020-2022 (952 Facelift 1)
Alfa Romeo Giulia 2023- (952 Facelift 2)
Alfa Romeo Giulietta 2010-2013 (940 Series 1)
Alfa Romeo Giulietta 2014-2016 (940 Series 2)
Alfa Romeo Giulietta 2016-2021 (940 Series 3)
Alfa Romeo MiTo 2008-2013 (955)
Alfa Romeo MiTo 2013-2016 (955 Facelift 1)
Alfa Romeo MiTo 2016-2018 (955 Facelift 2)
Alfa Romeo Stelvio 2017-2019 (949)
Alfa Romeo Stelvio 2020-2022 (949 Facelift 1)
Alfa Romeo Stelvio 2023- (949 Facelift 2)

Opel
Opel Agila 2004-2008 (A Facelift)
Opel Antara 2006-2011 (A)
Opel Astra 2004-2012 (H)
Opel Combo 2004-2011 (C Facelift)
Opel Corsa 2004-2006 (C Facelift)
Opel Corsa 2007-2015 (D)
Opel Meriva 2003-2006 (A)
Opel Meriva 2006-2010 (A Facelift)
Opel Signum 2005-2008 (Mk1 Facelift)
Opel Tigra TwinTop 2004-2009 (B)
Opel Vectra 2006-2009 (C Facelift)
Opel Zafira 2006-2014 (B)

Seat
Seat Alhambra 2011-2015 (7N)
Seat Altea 2004-2009 (5P)
Seat Altea 2009-2015 (5P Facelift)
Seat Exeo 2009-2012 (3R)
Seat Exeo 2012-2013 (3R Facelift)
Seat Ibiza 2009-2012 (6J)
Seat Ibiza 2012-2015 (6J Facelift 1)
Seat Leon 2006-2009 (1P)
Seat Leon 2009-2013 (1P Facelift)
Seat Mii 2012-2021
Seat Toledo 2004-2009 (5P)
Seat Toledo 2013-2019 (NH)

Skoda
Skoda Citigo 2012-2017 (Mk1)
Skoda Fabia 2007-2010 (5J)
Skoda Fabia 2010-2015 (5J Facelift)
Skoda Octavia 2004-2009 (1Z)
Skoda Octavia 2009-2013 (1Z Facelift)
Skoda Rapid 2013-2017 (NH)
Skoda Roomster 2006-2010 (5J)
Skoda Roomster 2010-2015 (5J Facelift)
Skoda Superb 2009-2013 (3T)
Skoda Superb 2014-2015 (3T Facelift)
Skoda Yeti 2010-2014 (5L)

Renault
Renault Fluence 2010-2012
Renault Fluence 2012-2020
Renault Grand Scénic 2010-2012 (III)
Renault Grand Scénic 2013-2017 (III Facelift)
Renault Mégane 2009-2016 (III)
Renault Scénic 2010-2012 (III)
Renault Scénic 2013-2017 (III Facelift)
Renault Twingo 2008-2011 (II)
Renault Twingo 2012-2014 (II Facelift)
Renault Wind 2011-2013

Land Rover
Land Rover Defender 2001-2007
Land Rover Range Rover 2002-2012 (3)

Iveco
Iveco Daily 2014-2019 (III/Gen 6)

Saab
Saab 9-3 2003-2006 (NG)

Smart
Smart ForFour 2004-2007 (454)

OBS! Passar endast i bilar utan uppgraderat originalljudsystem, alltså där högtalarna drivs direkt på bilstereons inbyggda förstärkare. Sitter det ett separat slutsteg som i t.ex. Dynaudio/Fender-ljudsystem eller BMW:s S676 HiFi eller Top HiFi, så passar det inte.
