DS18 NXL-X600.4D, kompakt fyrkanaligt marint slutsteg

Fyra kanaler för marina ljudbyggen

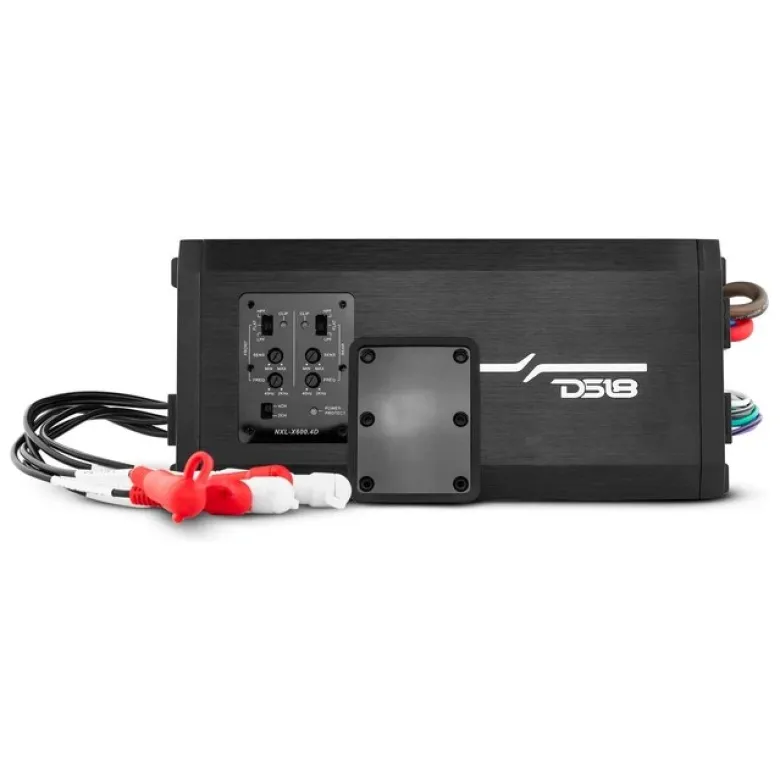

DS18 NXL-X600.4D är ett kompakt 4-kanals fullregisterslutsteg i Klass D, byggt för båt, ATV, UTV och andra installationer där elektroniken kan utsättas för tuffare miljöer. Det lämnar 4 x 150 W RMS vid 4 ohm eller 4 x 200 W RMS vid 2 ohm och kan bryggkopplas till 2 x 400 W RMS vid 4 ohm. IP67-klassning, UV- och saltdimmeskydd samt förtennade OFC-strömkablar gör konstruktionen väl anpassad för marina och mobila ljudsystem.

• 4 x 150 W RMS vid 4 ohm
• 4 x 200 W RMS vid 2 ohm
• 2 x 400 W RMS bryggkopplat vid 4 ohm
• 4-kanals fullregisterslutsteg i Klass D
• IP67-klassad konstruktion
• UV- och saltdimmeskydd för marina miljöer
• Valbart HPF, Full eller bandpassfilter
• 2- eller 4-kanals ingångsläge

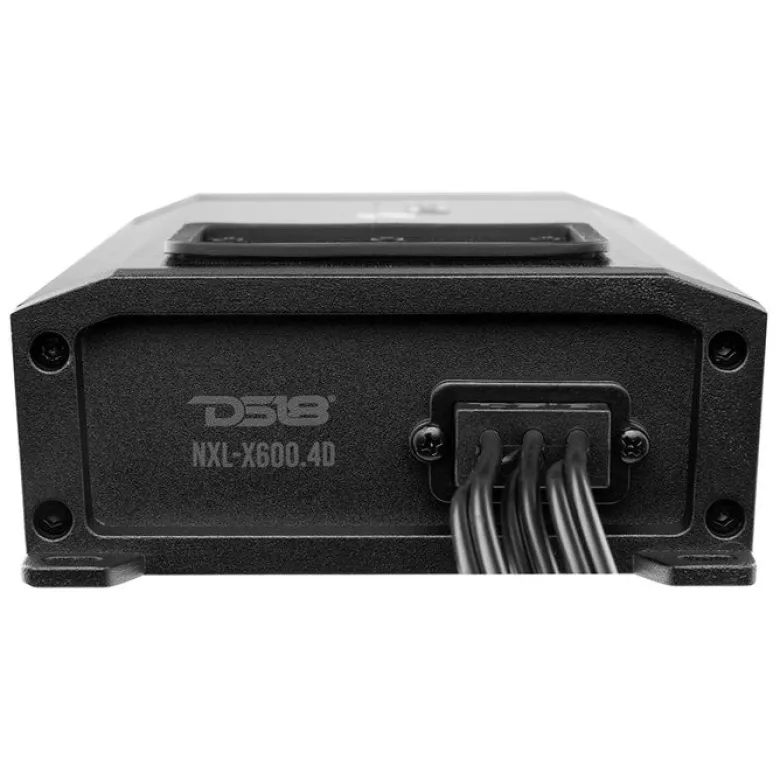

• RCA-utgång för vidarekoppling av signal

Byggt för marin miljö

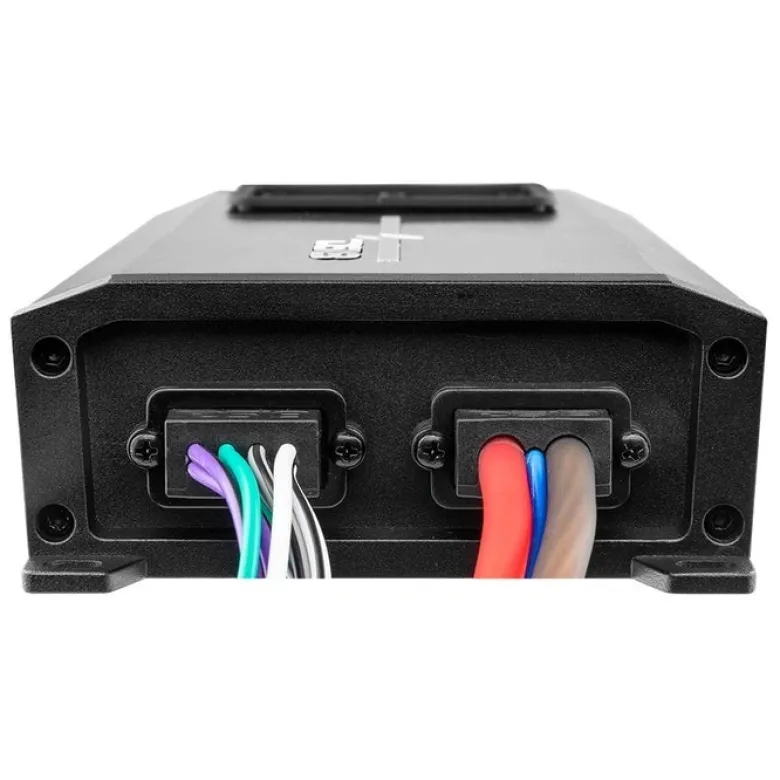

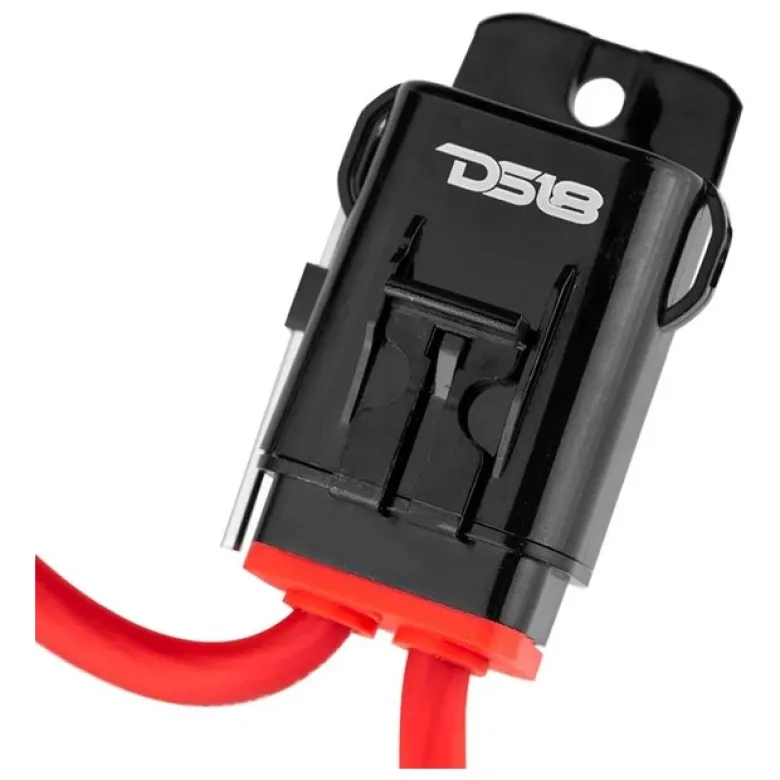

NXL-X600.4D är konstruerat för installationer där ett vanligt bilslutsteg kan få det tufft. IP67-klassningen kombineras med skydd mot UV-ljus och saltdimma, medan strömanslutningen använder förtennad OFC-kabel och en direkt kabelhärva med snabbkontakt. Det medföljande säkringshållaren är också anpassad för marin användning.

Fyra flexibla kanaler

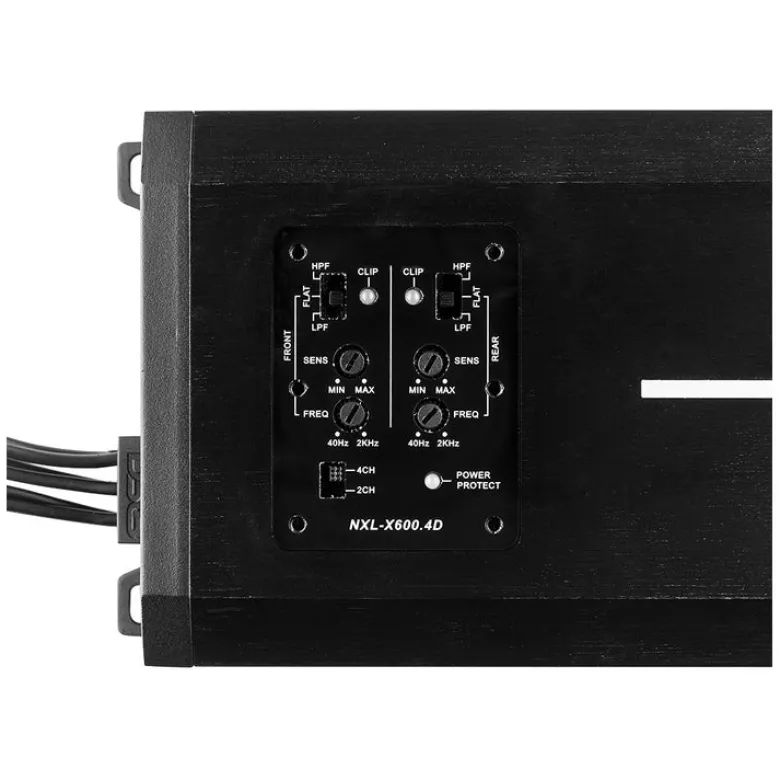

Fyra kanaler gör slutsteget användbart till allt från ett komplett högtalarsystem till bryggkopplade lösningar där högre effekt behövs. Det är stabilt ner till 2 ohm per kanal och ger 400 W RMS per bryggat kanalpar vid 4 ohm. Det inbyggda filtret kan ställas som högpass, fullregister eller bandpass med ett arbetsområde från 40 Hz till 2 kHz, vilket ger goda möjligheter att anpassa slutsteget till olika högtalartyper.

Kompakt installation

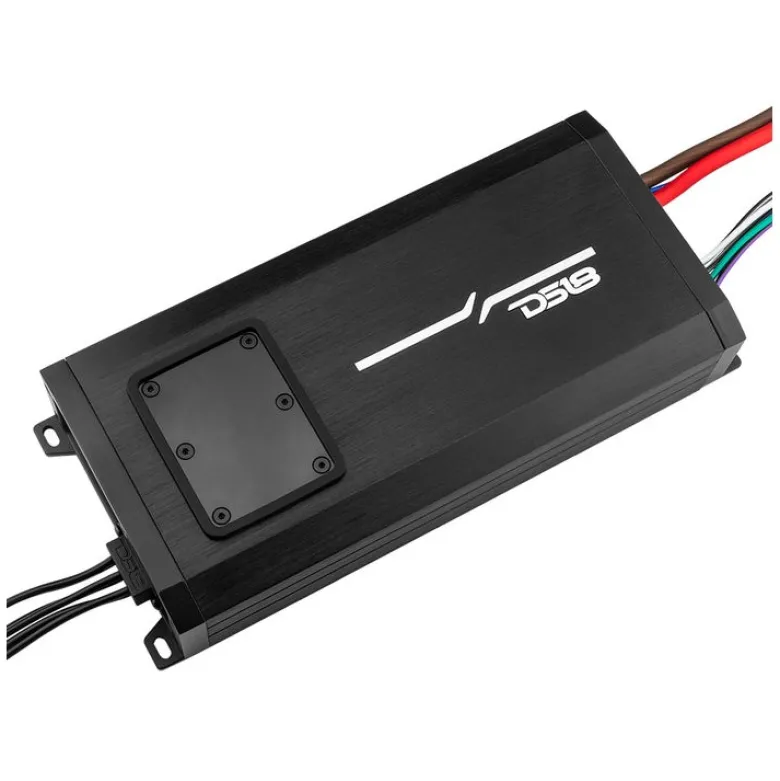

Med ett chassi på 252 x 112 x 45 mm är NXL-X600.4D lätt att placera även där installationsutrymmet är begränsat. Ett 2/4-kanals ingångsval förenklar system där samma stereosignal ska driva samtliga fyra kanaler, och RCA-utgången gör det möjligt att skicka signalen vidare till ytterligare slutsteg. Skydd mot värme, överbelastning, kortslutning och felaktig matningsspänning hjälper till att hålla systemet under kontroll.

Specifikationer

Typ: 4-kanals fullregisterslutsteg
Klass: D
RMS-effekt vid 4 ohm: 4 x 150 W
RMS-effekt vid 2 ohm: 4 x 200 W
RMS-effekt bryggkopplat vid 4 ohm: 2 x 400 W
Peak-effekt: 1600 W
Minsta impedans: 2 ohm stereo, 4 ohm bryggkopplat
Frekvensomfång: 10 Hz–20 kHz
Signal/brusförhållande: >85 dB vid 1 W/4 ohm
THD: <0.05 %
Kanalseparation: 60 dB
Verkningsgrad vid 4 ohm: 87 %

Delningsfilter: HPF, Full eller BPF
Filterområde: 40 Hz–2 kHz
Lågnivåingång: 0.2–5 V
Ingångsläge: 2 eller 4 kanaler
RCA-utgång: Ja
Vattenresistens: IP67
UV- och saltdimmeskydd: Ja
Strömanslutning: 8 AWG förtennad OFC
Säkring: 2 x 40 A
Matningsspänningsskydd: 7–16 V
Chassi: Borstad svart aluminium
Mått: 252 x 112 x 45 mm
