DS18 X4BT, kompakt fyrkanaligt slutsteg med bluetooth

Fyra kanaler och Bluetooth i kompakt format

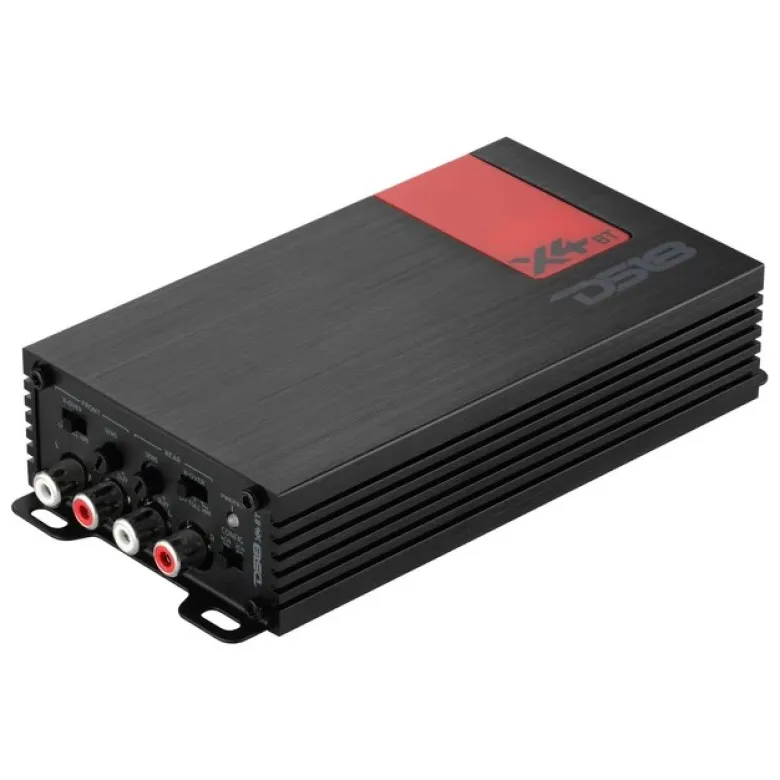

DS18 X4BT är ett ultrakompakt 4-kanals klass D-slutsteg med inbyggd Bluetooth 5.1 för bil, motorcykel, ATV och UTV. Det leverar 4 x 70 W RMS i 4 ohm eller 4 x 140 W RMS i 2 ohm och kan bryggkopplas till 2 x 220 W RMS i 4 ohm. Med valbara delningsfilter, automatisk växling mellan Bluetooth och RCA samt möjlighet att använda två eller fyra ingångskanaler är X4BT gjort för flexibla system där installationsutrymmet är begränsat. Slutsteget är inte vattenresistent och måste därför monteras torrt och skyddat om det används i en marin installation.

• 4 x 70 W RMS i 4 ohm
• 4 x 140 W RMS i 2 ohm
• 2 x 220 W RMS bryggkopplat i 4 ohm
• 4-kanals klass D-konstruktion
• Inbyggd Bluetooth 5.1 med upp till 18 m räckvidd
• Valbart lågpass, fullregister eller högpass
• Fast delningsfrekvens på 80 Hz
• Val mellan 2- och 4-kanals RCA-ingång
• Inte vattenresistent, ska monteras torrt och skyddat

Fyra flexibla kanaler

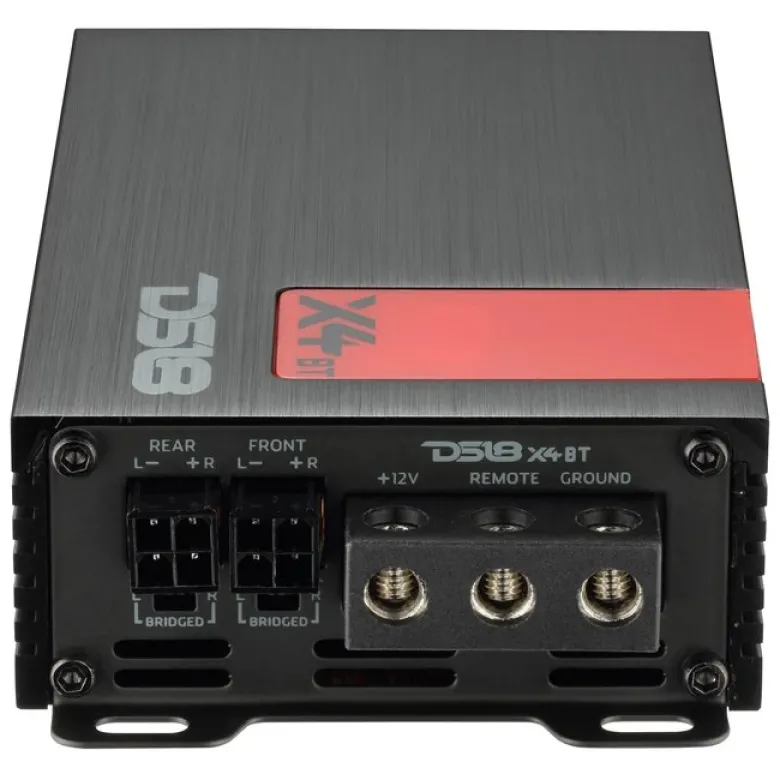

X4BT kan driva ett komplett fram- och baksystem från ett enda kompakt slutsteg, men kan även bryggkopplas när mer effekt behövs till exempelvis ett komponentkit eller mindre baslösningar. Slutsteget är stabilt ner till 2 ohm per kanal i stereo och 4 ohm bryggkopplat, vilket ger flera möjligheter att anpassa systemet efter högtalarna.

Bluetooth direkt

Bluetooth 5.1 är integrerat och gör det möjligt att spela musik direkt från kompatibla iOS- och Android-enheter utan separat huvudenhet eller Bluetooth-mottagare. Den angivna räckvidden är upp till 18 meter under gynnsamma förhållanden. Ingången kan automatiskt växla mellan Bluetooth och RCA, vilket gör det enkelt att kombinera trådlös uppspelning med en traditionell signalkälla.

Byggt för kompakta installationer

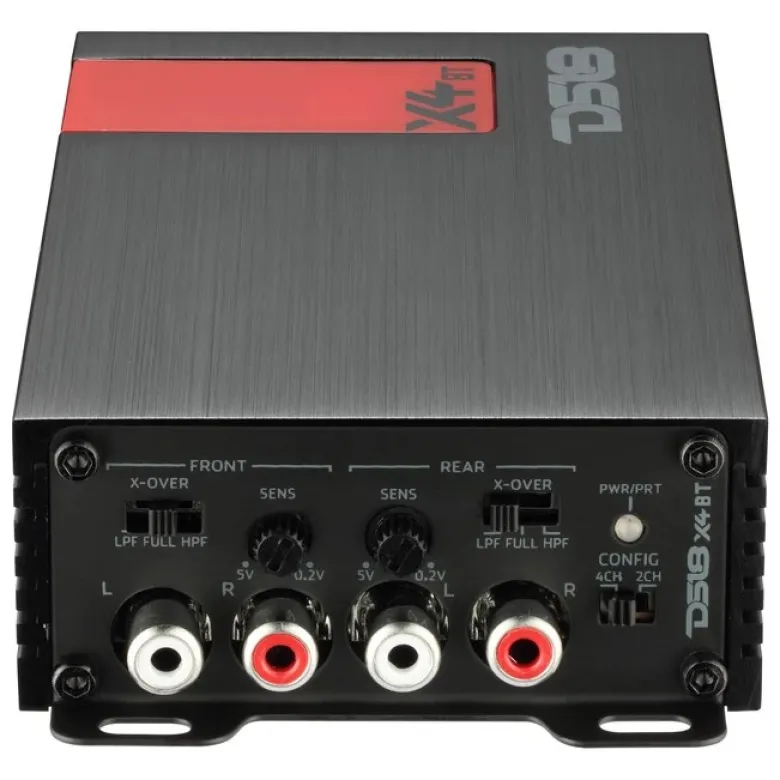

Klass D-tekniken ger hög verkningsgrad och håller formatet nere till cirka 141 x 82 x 35 mm. Delningsfiltret kan ställas som lågpass, fullregister eller högpass med fast delning vid 80 Hz. X4BT har skydd mot bland annat värme, överbelastning, kortslutning, DC och felaktig matningsspänning. Konstruktionen är inte vattenresistent, så vid användning i båt eller annan marin miljö måste slutsteget monteras i ett torrt och väl skyddat utrymme där det inte utsätts för vatten eller fukt.

Specifikationer

Förstärkartyp: 4-kanals klass D
RMS-effekt vid 4 ohm: 4 x 70 W
RMS-effekt vid 2 ohm: 4 x 140 W
RMS-effekt bryggkopplat vid 4 ohm: 2 x 220 W
Peak-effekt: 1320 W
Minsta impedans: 2 ohm stereo, 4 ohm bryggkopplat
Frekvensomfång: 20 Hz–20 kHz
Signal/brusförhållande: 90 dB
THD: 0.20 %
Dämpfaktor: 200
Verkningsgrad vid 4 ohm: 80 %

Delningsfilter: LPF, Flat eller HPF
Delningsfrekvens: 80 Hz, fast
Lågnivåingång: 0.2–5 V
Ingångsläge: 2 eller 4 kanaler
Bluetooth: 5.1, A2DP 1.3.1
Bluetooth-räckvidd: Upp till 18 m
Automatisk ingångsväxling: Bluetooth/RCA
Vattenresistens: Nej
Säkring: 25 A
Strömterminal: 8 AWG
Chassi: Borstad svart aluminium
Mått: 140.8 x 82.4 x 34.8 mm
