i-dapter Skoda/VW 40-pin Quadlock

ACV 43xvw01 är en i-dapter för Skoda och VW-fordon som möjliggör att flera funktioner i fordonets display behålls när den originala radion eller navigationssystemet byts ut.

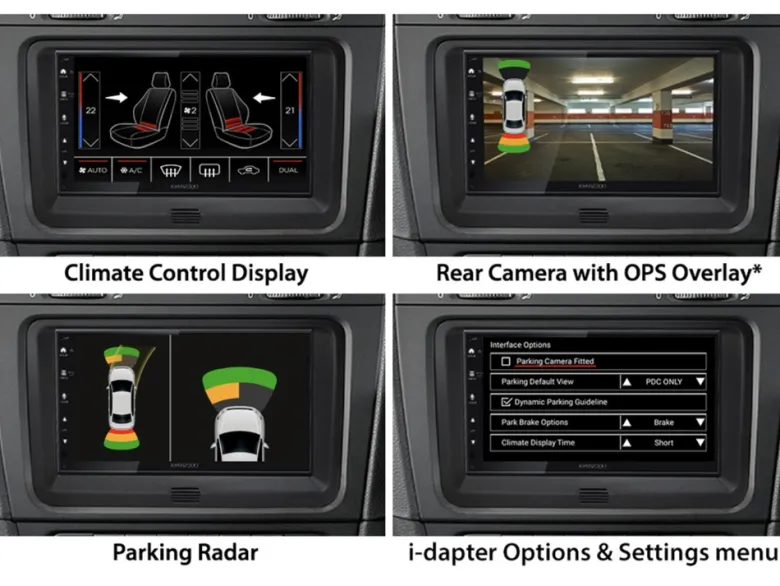

• Bevarar fordonsspecifika inställningar som visas på den eftermarknadsmonterade enheten.
• SWC-knappar (styrning från ratten) är nödvändiga för att få tillgång till i-adapterns konfigurationsmeny.
• Funktioner kan variera beroende på fordonets utrustning och den eftermonterade enhetens programvara.
• Kontrollera att de angivna kontakterna passar både optiskt och tekniskt i ditt fordon.
• Vissa funktioner, som Trailer Assist och E Call, kanske inte stöds.

Det är viktigt att kontrollera fordonets meny för olika inställningar innan installationen. Kontrollera även funktionaliteten hos inställningarna och fordonssystemet innan den slutliga installationen. Om hjälp behövs, kontakta supportteamet.

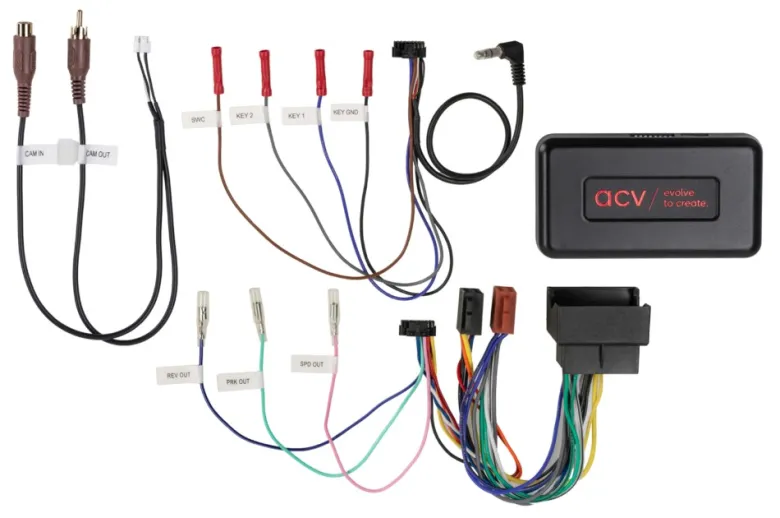

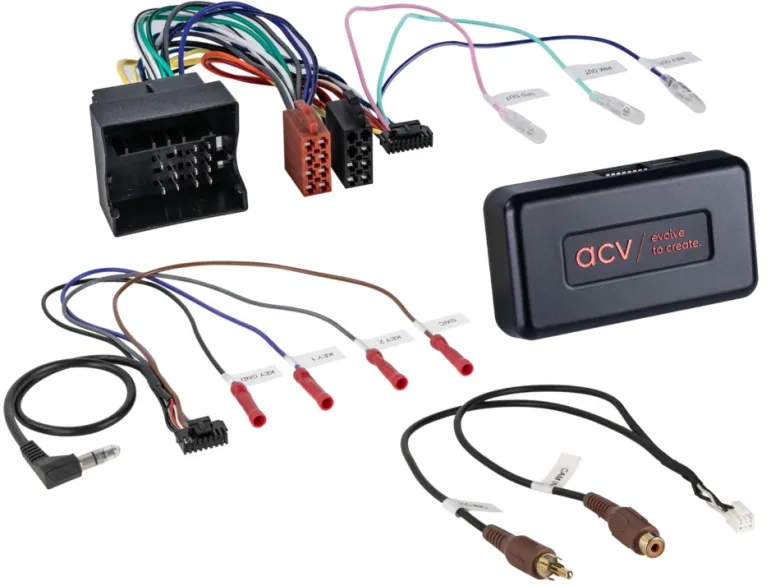

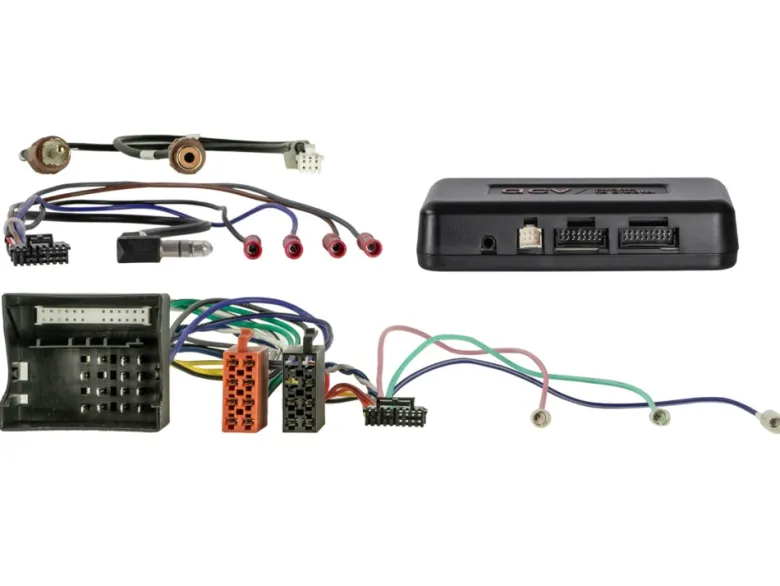

Notera att i-adapterns anslutningar inkluderar en 40-polig Quadlock-kontakt och en OEM SWC-kontakt. Den har även specifika anslutningar för backkamera och andra funktioner.

Följande signaler tillhandahålls: +12V tändningssignal, +12V belysningssignal, +12V backväxelssignal, hastighetspuls och GND parkeringsbromssignal.

Det är viktigt att installationen utförs av en utbildad specialist för att säkerställa korrekt funktion och undvika eventuella garantiproblem.

Passar till
Skoda Octavia (1Z) 01/2009 – 03/2013
Skoda Rapid (NH) 10/2012 – 04/2015
Skoda Roomster (5J) 06/2010 – 02/2015
Skoda Superb (3T) 07/2008 – 05/2013
Skoda Yeti (5L) 08/2009 – 10/2013
VW Caravelle (7H) 09/2009 – 05/2015
VW CC (3C/35) 02/2012 – 08/2016
VW Eos (1F) 10/2010 – 04/2015
VW Golf VI (1K) 11/2008 – 12/2012
VW Golf VI Plus (1KP) 03/2009 – 01/2014
VW Multivan (7H) 09/2009 – 05/2015
VW Passat B7 (3C/362) 11/2010 – 10/2014
VW Polo V (6R) 06/2009 – 01/2014
VW Scirocco III (13) 08/2008 – 04/2014
VW Sharan II (7N) 08/2010 – 04/2015
VW T5 Transporter (7H) 09/2009 – 05/2015
VW Tiguan I (5N) 06/2011 – 04/2016
VW Touran (1T) 08/2010 – 04/2015

Specifikationer

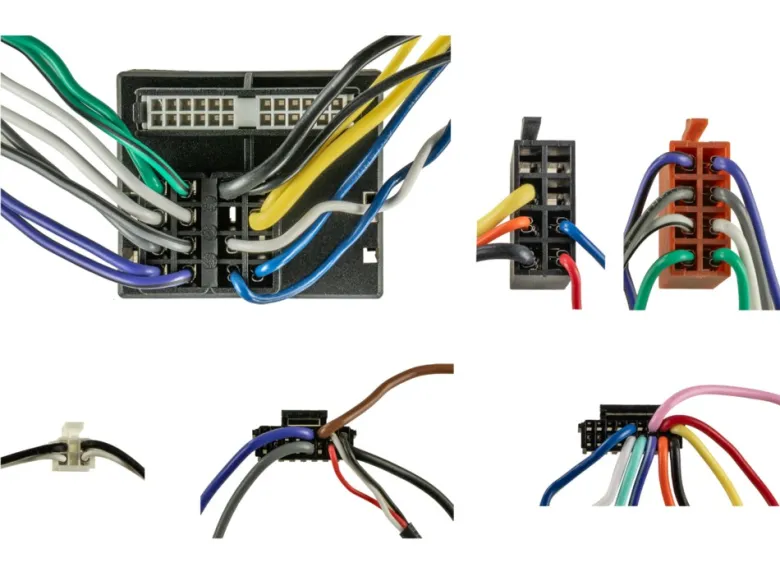

40-polig Quadlock kontakt
OEM SWC > 3,5mm Jack / lösa trådar
Max lastkapacitet: 250 mA
Min motstånd för reläspole: 75 Ohm
Max motstånd för reläspole: 150 Ohm
