Installationskit 9/10″ Seat/Skoda/VW, 40-pin 2008-2016 (med infodapter)

ACV 691320-130-1-7 är ett 9/10″ monteringskit för radio med i-dapter anpassad för Seat, Skoda och Volkswagen med 40-pin Quadlock-anslutning.

• Innehåller monteringsram och installationskit för att ersätta originalhuvudenhet
• Adapter för rattstyrning med 40-pin Quadlock VW-kontakt och omvandling till 3,5 mm jack eller lösa kablar
• Antennadapter Fakra (hona) till DIN (hane) med 12V phantom matning
• Stödjer anslutning av rattstyrning och antenn för kompatibla fordon
• Levereras med detaljerade installationsanvisningar för korrekt anslutning och konfiguration

Produkten är avsedd för att byta ut originalradio i flera modeller från Seat, Skoda och Volkswagen. Beroende på bilens utrustning och den nya enhetens funktioner kan vissa fordonsfunktioner som Trailer Assist eller E Call eventuellt inte stödjas. Det är viktigt att kontrollera att adapterns kontakter visuellt och tekniskt stämmer överens med bilens originalanslutningar innan installation. Kontrollera även att en av de angivna originalradiomodellerna är installerad i fordonet. Innan slutmontering bör alla fordonsfunktioner, inställningar och rattstyrning testas för funktionalitet. Installation bör utföras av utbildad personal och eventuella ändringar i kablaget kan påverka garanti och funktion.

Anslutningar inkluderar OEM rattstyrningskontakt, 40-pin Quadlock VW-kontakt, antenn Fakra (hona) till DIN (hane) och 12V phantom matning. Installationssteg omfattar kontroll av funktioner, korrekt anslutning av kablar, mjukvaruinställning av gränssnitt och test av rattstyrning och andra funktioner.

Passar till
Seat Alhambra 2010-2015
Seat Leon 2005-2012
Seat Toledo 2013-2015

Skoda Fabia 2007-2014*
Skoda Octavia 2003-2013*
Skoda Rapid 2012-2019*
Skoda Roomster 2006-2015*
Skoda Superb 2008-2015*
Skoda Yeti 2009-2017*

Volkswagen Amarok 2010-2016**
Volkswagen Beetle 2011-2016**
Volkswagen Caddy 2003-2020**
Volkswagen Caravelle 2009-2015** ***
Volkswagen CC 2008-2016**
Volkswagen Eos 2006-2015**
Volkswagen Golf 2003-2014**
Volkswagen Jetta 2005-2015**
Volkswagen Multivan 2009-2015** ***
Volkswagen Passat 2005-2014**
Volkswagen Polo 2009-2014**
Volkswagen Scirocco 2008-2017**
Volkswagen Sharan 2010-2021**
Volkswagen T5 Transporter 2009-2015** ***
Volkswagen T6 2015-2019**
Volkswagen Tiguan 2007-2016**
Volkswagen Touran 2003-2015**

* Skoda: För fordon med Audience/Stream originalradio eller Amundsen/Columbus originalnavigation. Ej för fordon med Technisat originalradio.

** Volkswagen: För fordon med RCD310, RCD500 eller RCD510 originalradio samt RNS315 eller RNS510 originalnavigation. Ej för fordon med RCD320 originalradio med ISO-kontakt.

*** Volkswagen Caravelle, Multivan och T5 med fabriksmonterat aktivt ljudsystem kräver aktivsystemadapter, artikel 13-1424-26 (art.nr. 70013142426).

Specifikationer
Färg: svart
Anslutning: 40-pin Quadlock VW-kontakt, OEM rattstyrningskontakt, Fakra antennkontakt (hona) till DIN (hane)
Phantom matning: 12V

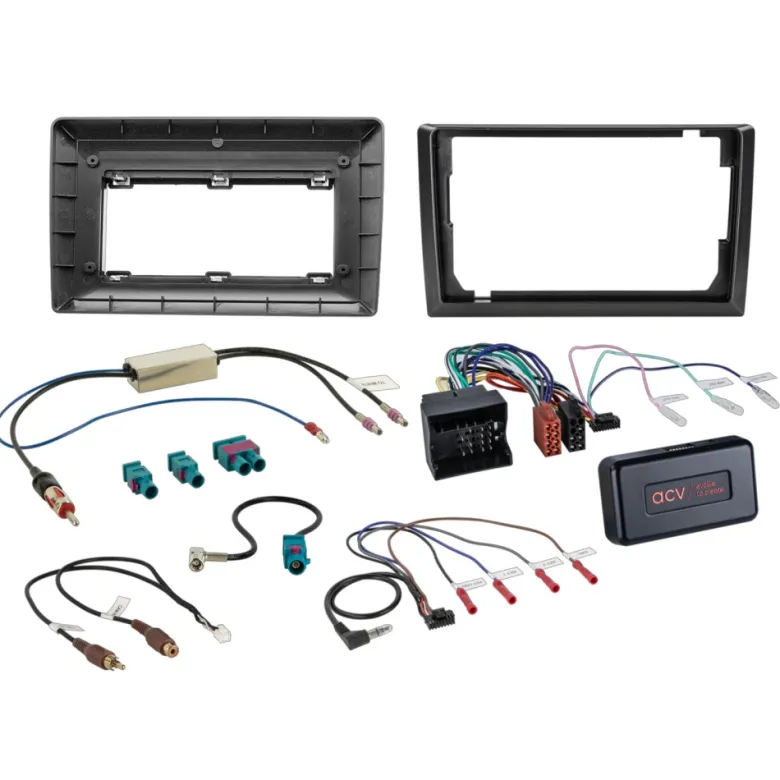

Komponenter i leveransen: monteringsram, i-dapter 40-pin Quadlock, antennadapter Fakra till SMB, antennadapter Fakra till DIN med 12V phantom matning
Funktioner: stöd för rattstyrning, antennanslutning och originalfordonsfunktioner beroende på utrustning
