ISO-adapter Ford/VAG, DIN/S-Con

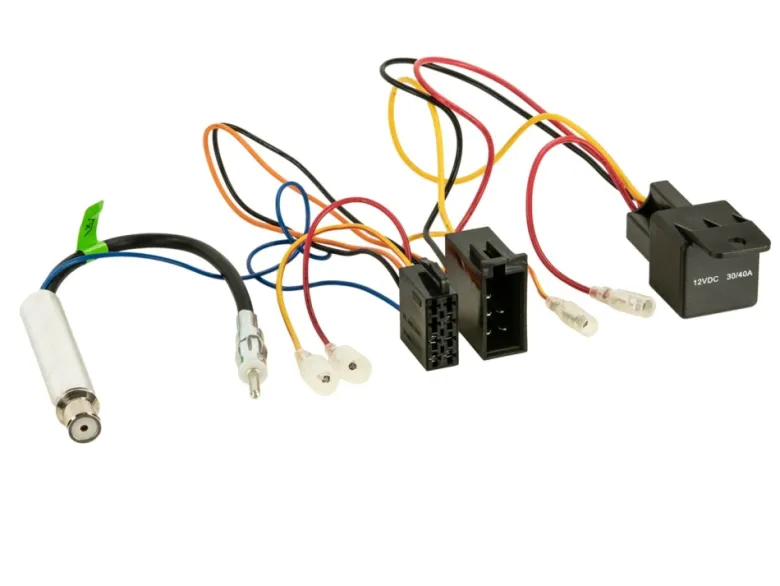

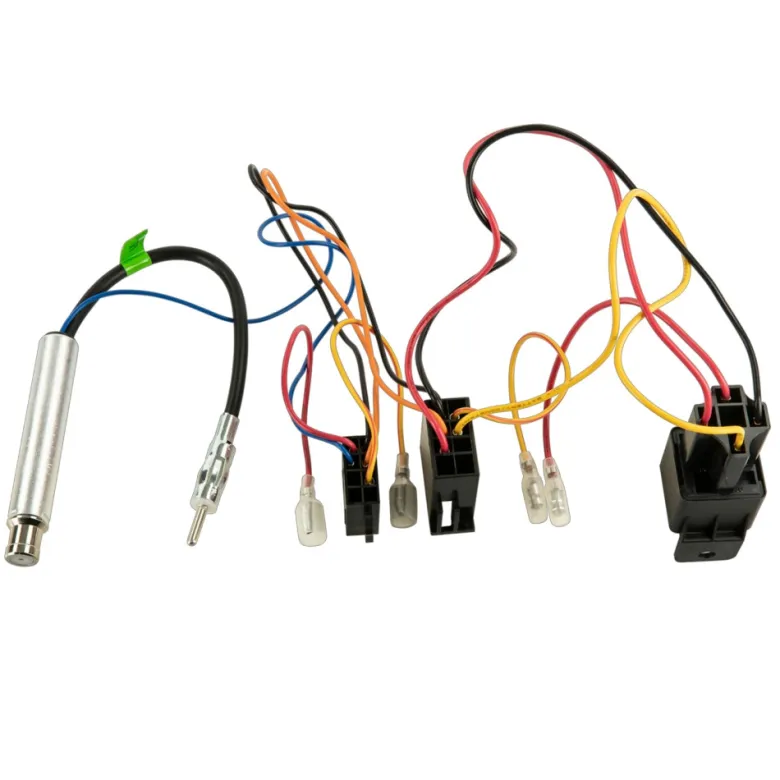

ACV 1321-48 är en ISO Harness Adapter/antenna adapter för Ford och VAG. Denna adapter används för att ansluta eftermarknads enheter till de befintliga kontakterna i radioinstallationsutrymmet.

• Ger en passiv anslutning av retrofitenheter till fabrikspluggar.
• Förser med nödvändiga signaler såsom 12V konstantström, 12V tändning, jord, ljus och antenn.
• Stöder högtalaranslutningar för både fram- och bakhögtalare.
• Kan kräva ytterligare anpassningar eller gränssnitt beroende på fordonets utrustning.
• Inkluderar skydd för OEM S-kontakt med en maximal belastning på 200 mA.

Denna adapter är lämplig för fordon med olika utrustningar, där signaler som inte är tillgängliga kan behöva anslutas till lämpliga tappningspunkter i fordonet, exempelvis säkringsboxen. Det kan också krävas användning av CAN-busgränssnitt, LFB-gränssnitt, förstärkningssystemadapter eller kameraadapter. Det är viktigt att kontrollera signalerna innan anslutning.

Notera: kontakt: ISO Pin 7 / Pin 4, variabel kontakt antenn: ISO(f) > DIN(m). Adapter används för fordon med phantom ström antenner och S-kontakt utan CAN-bus.

Passar till
Audi A3 (8L) 1996 – 08-2000
Audi A4 (B5) 1996 – 11/2000
Audi A6 (4B/C5) 1997 – 05/2001
Audi TT (8N) 09/1998 – 2000
Ford Galaxy 2000 – 2006*
Seat Alhambra I 2000 – 2005
Seat Arosa I 1997 – 2004
Seat Cordoba II 1999 – 2008
Seat Ibiza II/III 1999 – 2006
Seat Leon 1999 – 2006
Seat Toledo 1998 – 2004
Skoda Fabia I 1999 – 2007
Skoda Octavia I 1997 – 2003
Skoda Superb I 2001 – 2008
VW New Beetle 1997 – 2010
VW Bora 1998 – 2005
VW Caravelle 1996 – 2004
VW Caddy (9KV) 1998 – 2003
VW Golf (IV) 1997 – 2003
VW Multivan 1996 – 2004
VW Lupo (6E) 1998 – 2005
VW Passat (3B/3BG) 1998 – 2005
VW Polo (9N) 2001 – 2005
VW Sharan 2000 – 2010
VW T4 1996 – 2004
VW T5 2003 – 2010*
*Fordon med VAG OEM MCD/MFD Sat Nav /1 DIN OEM HU
*Fordon Ford med MFD OEM Sat Nav

Specifikationer
Motorfordonsreläspänning: 12 V dc
Kontaktarrangemang: 1-pin
Byt spänning DC max: 14 V dc
Strömbrytning: max. 30A
