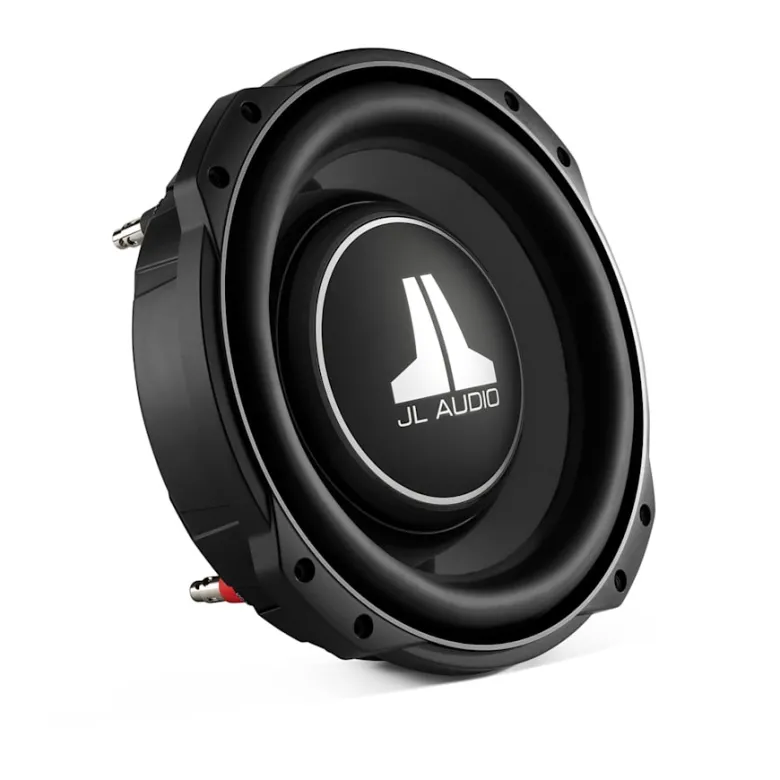

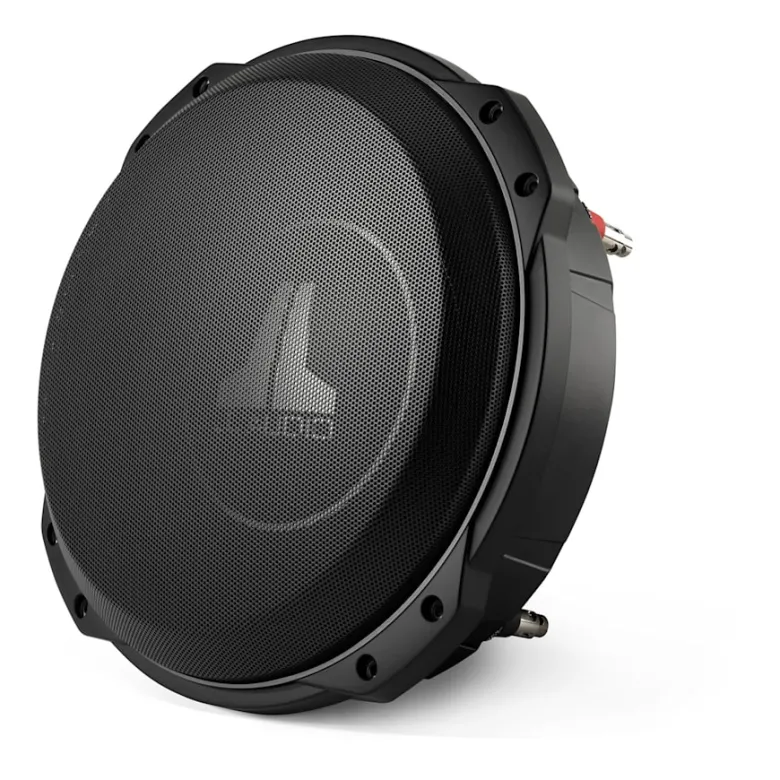

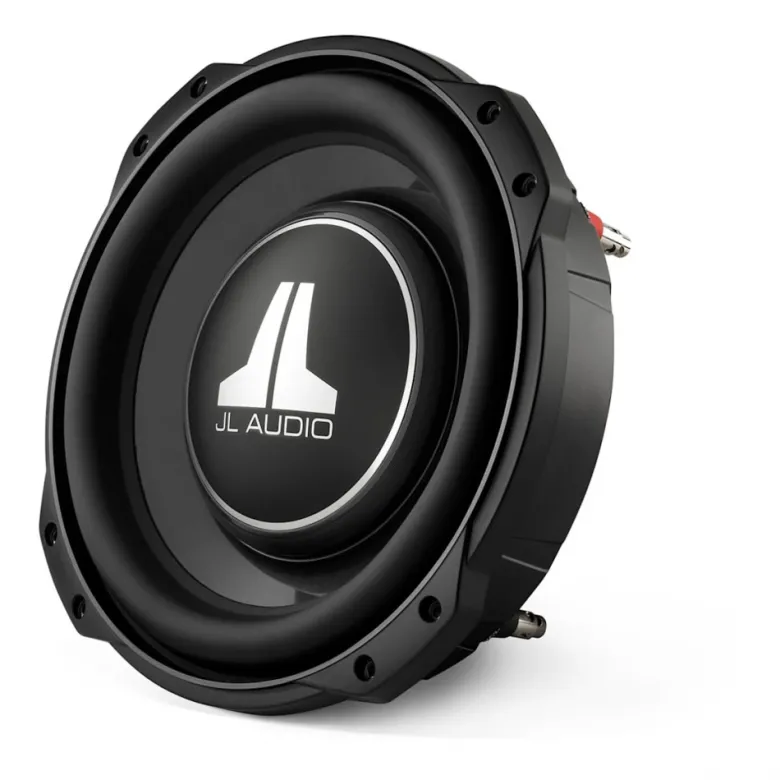

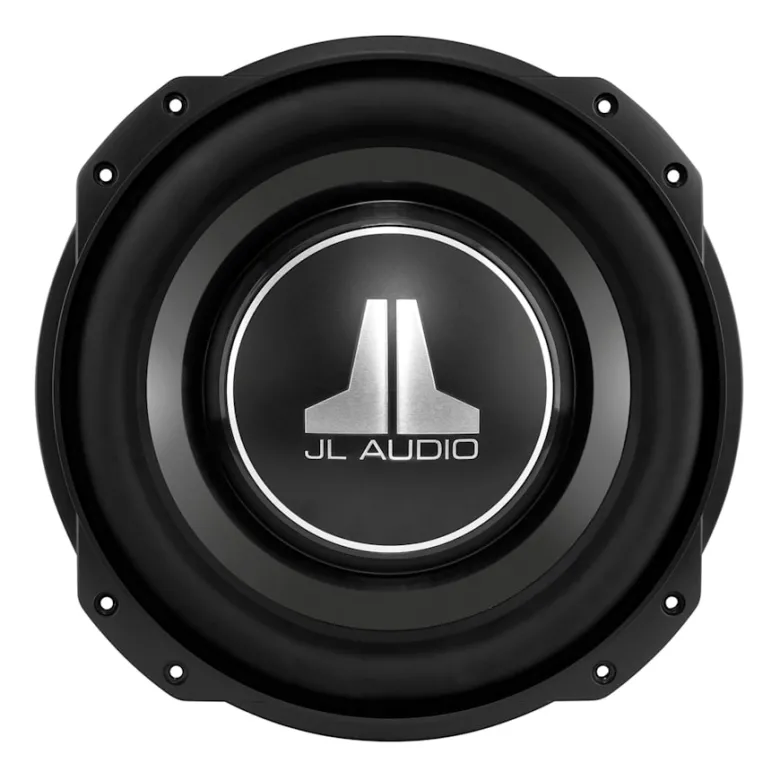

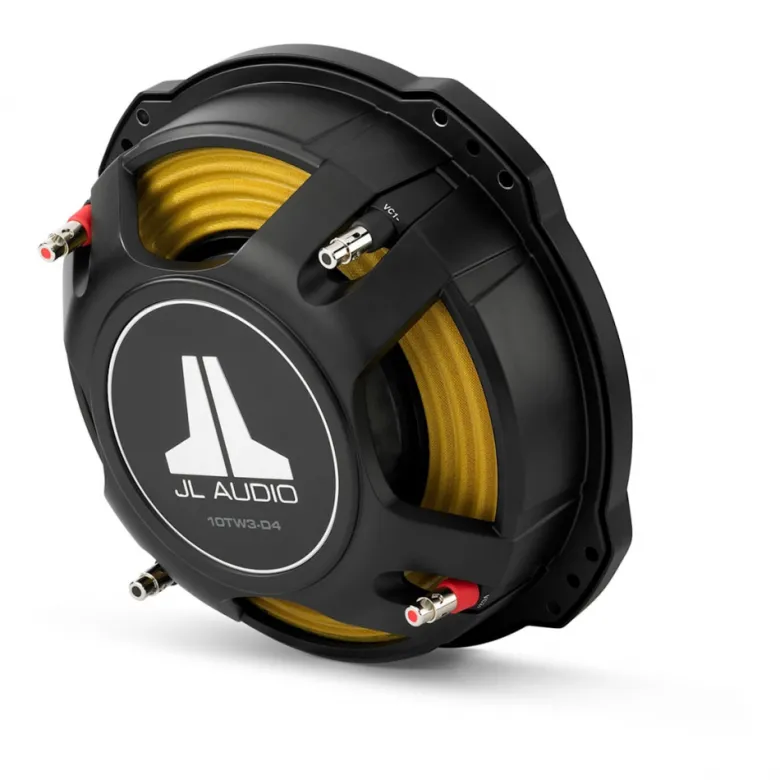

JL Audio 10TW3-D4, slimmat 10 tums baselement

Bas där det är tight om plats

JL Audio 10TW3-D4 är byggd för installationer där djupet är begränsat men ljudet fortfarande ska kännas. Med slimmat monteringsdjup, lång slaglängd och en kraftfull motor ger TW3 överraskande mycket bas ur små volymer utan att tumma på kontroll eller klarhet. Riktigt bra bas, utan att offra utrymme!

• 10 tums baselement
• Slimmat monteringsdjup
• 2×4 Ohm impedans
• 400W RMS
• Mineralförstärkt polypropylenkon
• DMA-optimerad motor
• Lång slaglängd
• Push-terminaler
• Rekommenderad effekt på slutsteg: 200-400W RMS
• Framtagen för små slutna eller portade lådor

Tunn profil, fullt omfång

TW3-serien från JL Audio är utvecklad för installationer där monteringsdjupet är begränsat, men där ljudkvaliteten inte får bli lidande. Med teknik hämtad från TW5-serien kombinerar TW3 lågt monteringsdjup med lång slaglängd och en kraftfull motor, vilket ger en djup, kontrollerad bas i små lådor.

Får plats!

TW3-seriens design gör det möjligt att montera basar med JL Audios typiska karaktär även där det är ont om plats. 10-tummaren kräver bara 82 mm monteringsdjup, och 12-tummaren 89 mm.

Detaljer som gör skillnad

En dammkåpa i aluminiumlegering leder bort värme från talspolen och hjälper till att hålla effekttåligheten stabil. JL Audio-logotypen i svart satinfinish är integrerad i konstruktionen.

Förstärkt polypropylenkon

TW3 har en mineralförstärkt kon i formsprutad polypropylen som tillför både styrka och låg vikt. Det ger bra basrespons och låg distorsion vid höga nivåer.

DMA-optimerat motorsystem

Med hjälp av Dynamic Motor Analysis har både motor, kon och upphängning finjusterats för lång, linjär rörelse med minimal distorsion. Resultatet är en bas som låter kontrollerad och tydlig oavsett var volymratten står.

Platsbesparande korg

Den gjutna aluminiumkorgen är designad för att ge maximal konarea i förhållande till baselementets yta. Förstärkta fästöron sparar plats utan att tumma på stabilitet.

Flexibel i olika lådor

TW3 fungerar i både slutna och portade lådor, och passar i en mängd bilmodeller och installationstyper. Både 10- och 12-tummarna trivs med slutsteg i 200–400-wattsklassen.

Tekniken i TW3

Koncentrisk rörkonstruktion
TW3-serien använder en patenterad inre rörstruktur som är integrerad i konen. Den gör det möjligt att placera en kraftig motor längre fram i elementet än vanligt, utan att offra stabilitet. Konstruktionen stöttar både talspole och spindel på ett effektivt sätt – trots det grunda formatet.

Ljudlös ledarupphängning
Ledarna är dragna och fästa på ett sätt som minimerar rörelse och ljud även vid full slaglängd. Resultatet är tyst, kontrollerad drift utan kabelskrap eller slitageproblem.

Parametrar

Fs: 32,30 Hz
Qes: 0,656
Qms: 11,35
Qts: 0,62
Vas: 19,82 l
Xmax: 15,2 mm
NO: 0,23 %
Sd: 0,0365 m²
Re: 9,036 Ω

Specifikationer

Storlek: 10″ / 254 mm
Effekttålighet: 400 W RMS
Rekommenderad effekt: 200–400 W RMS
Känslighet: 82,10 dB (1W/1m)
Impedans: 2×4 Ohm

Vikt: 4,6 kg
Yttermått: Max 284 mm / Min 267 mm
Monteringsdjup: 83 mm
Monteringshål: 244 mm
Bultcirkel: 267 mm
Motordiameter: 130 mm
Volymupptagning: 0,54 l
Konmaterial: Mineralförstärkt polypropen
Anslutning: Tryckterminal

Lådförslag – sluten låda

Väggtjocklek: 19 mm
Baffeltjocklek: 19 mm
Volym (netto): 14,16 l
Yttermått (BxHxD): 406 x 352 x 165 mm
F3 (-3 dB): 40,09 Hz
Fc (systemresonans): 40,09 Hz
Qtc: 0,96

Lådförslag – portad låda

Väggtjocklek: 19 mm
Baffeltjocklek: 19 mm
Volym (netto): 17 l
Yttermått (BxHxD): 762 x 372 x 130 mm
Port: 92 x 54 mm, längd: 789 mm
Portförlängning: 670 mm
Frekvensavstämning (Fb): 32,14 Hz
F3 (-3 dB): 32,11 Hz
