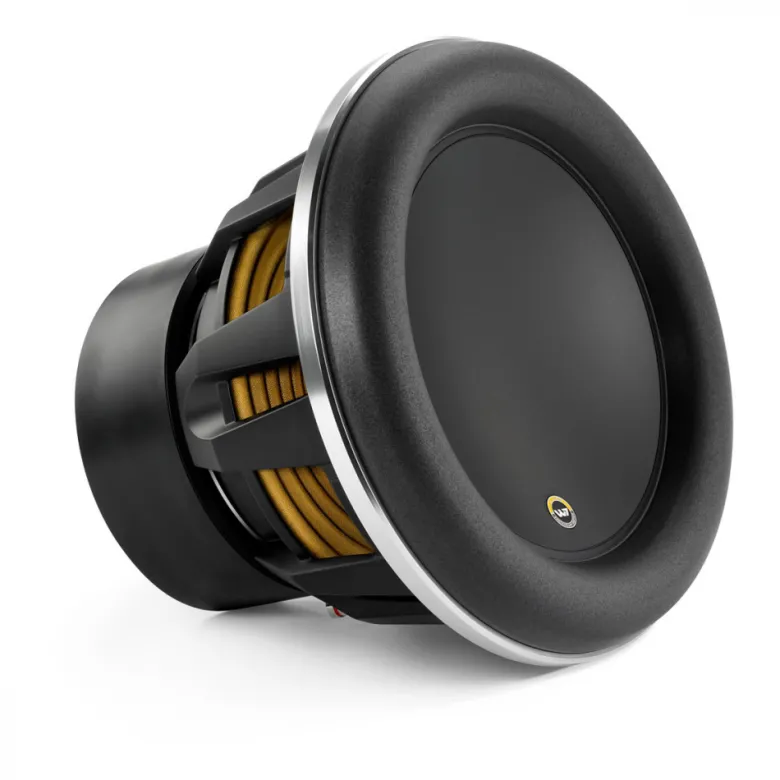

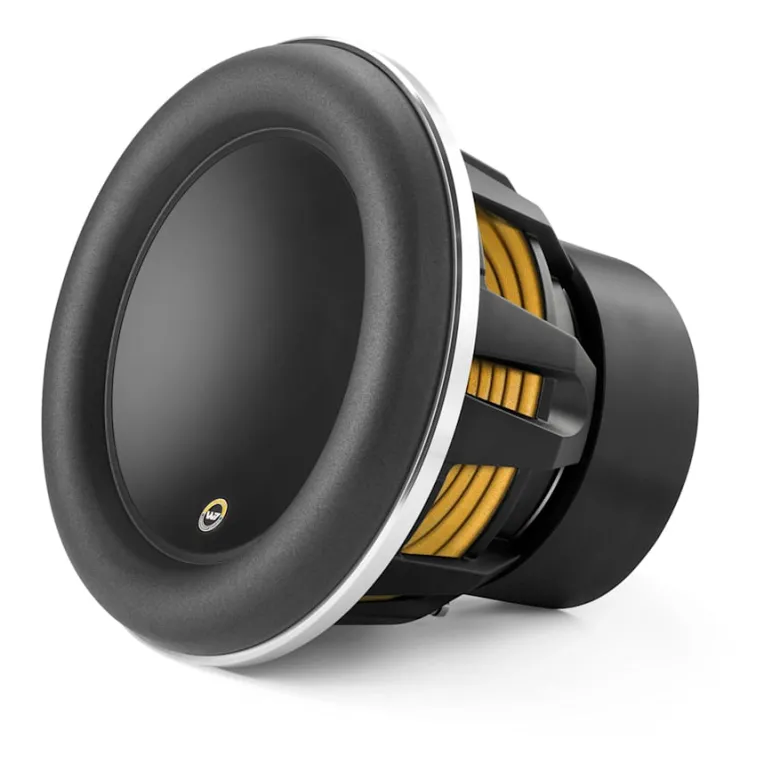

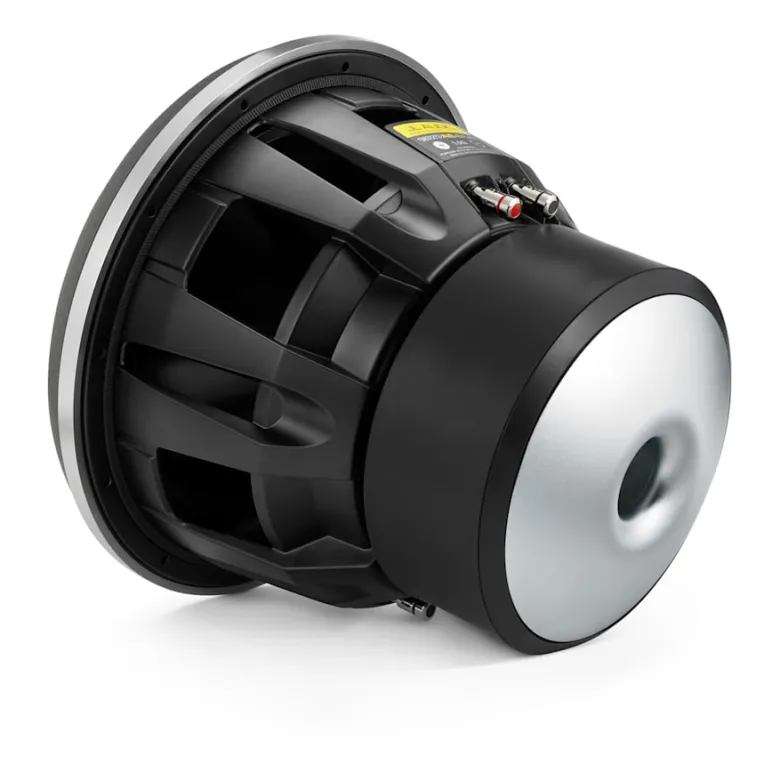

JL Audio 13W7AE-D1.5, 13.5 tums baselement

Referensen i klassen. Legendaren. JL Audio W7AE.

JL Audio 13W7AE-D1.5 är ett helt kompromisslöst 13.5-tum stort baselement. Detta är resultatet när ingenjörerna på JL Audio får uppgiften att ta fram det bästa av det bästa. Åtta amerikanska patent på motor, upphängning och monteringsteknologi – referensen i allra högsta klassen av basåtergivning.

• 13.5 tums baselement
• 2×1.5 Ohm impedans
• 1500W RMS
• Gjuten aluminiumkorg
• DMA-optimerad motor
• Push-terminaler
• Elevated Frame Cooling™
• OverRoll™ upphängning
• W-Cone-teknik
• FCAM™ infästning
• Radialventilerad polplatta
• Rekommenderad effekt på slutsteg: 500-1500W RMS
• Trivs i både sluten och portad låda

W7AE – Referensen

JL Audio W7AE sätter standarden i basvärlden. Med extrem kapacitet, snabba dynamiska egenskaper och hög ljudkvalitet – allt samtidigt – är detta en självklar referens den extrema SQL-klassen. Konstruktionen bygger på åratal av forskning och förfining och är specifikt framtagen för att återge djup, detaljerad och kraftfull bas med överlägsen kontroll och linjäritet. Resultatet är åtta amerikanska patent på motor-, upphängnings- och monteringslösningar som alla ingår i W7-plattformen.

Brutal precision

JL Audio W7AE är inte en vanlig bas, det här är en tungt överdimensionerad konstruktion för dig som kräver maximal kontroll, djup och råstyrka. Med exklusiva lösningar i motorstruktur, fjädring och linjäritet levererar den brutal botten med kirurgisk noggrannhet, även när signalen du matar in är komplicerad.

DMA – hjärnan

Med Dynamic Motor Analysis (DMA) får du ett magnetfält som håller sig linjärt även vid hårda konutslag och höga effekter. Resultatet? Stenhård, kontrollerad bas med låg dist och kliniskt definierad respons precis det du vill ha när volymratten skruvas upp.

Finish med attityd

W7AE-jubileumsmodellen står inte bara ut ljudmässigt. Den mattsvarta gjutna korgen, silveranodiserade dekorringen och distinkta JL Audio-detaljer gör att den ser precis lika seriös ut som den låter.

Stabil som ett motorblock

Korgen i gjuten aluminium är byggd för att tåla vrid, tryck och hög belastning utan att börja flexa – en förutsättning för att hålla basen tight och precis även vid extrem belastning. Inget läckage, ingen förvrängning – bara ren prestanda.

För alla byggen, stora som små

W7AE-serien täcker hela spannet: från kompakta SQL-lådor till SPL-tunga byggen som ställer extrema krav på ljudkvalitet. 8-tummaren hanterar 500 watt RMS med råge, medan storebror på 13,5 tum sväljer upp till 1500 watt RMS utan att tveka.

Dold montering

Inga synliga skruvar, ingen klassisk korg – här sitter upphängningen ytterst, vilket ger större slaglängd och en renare look. Monteringen sker under kanten på upphängningen för ett prydligt resultat när basen väl sitter på plats.

Tekniken i W7AE

Elevated Frame Cooling
JL Audios patenterade kylsystem leder luft med hög hastighet direkt över topplattan in över talspolen. Det förbättrar kylningen, ökar effekttåligheten och gör hela systemet mer driftsäkert över tid.

W-Cone Technology
Två lätta, mineralfyllda polypropenlager binds samman i en unik W-formad kon. Det ger extra styvhet, hög tålighet mot fukt och slit, och låg distortion.

Engineered Lead-Wire System
Tinseltrådarna är noggrant utformade och fästa för att hålla sig tysta och stabila vid extrema konutslag, utan oönskade ljud eller mekanisk påverkan.

FCAM™ Technology
Floating Cone Attach Method säkerställer att kon och upphängning binds exakt mot talspolens former och spindel. Det ger korrekt upphängningsgeometri, bättre kontroll över konens rörelse och exakt linjering vid höga ljudtryck.

OverRoll™ Surround Technology
Genom att använda yta som annars går förlorad i vanliga element möjliggör OverRoll-upphängningen längre slaglängd utan att offra konarea.

Radial Cross-Drilled Pole-Piece
Genomgående hål i polstyckets yttre vägg leder luft direkt mot talspolens former. Tillsammans med Elevated Frame Cooling förbättras värmeavledningen och effekttåligheten markant.

Parametrar

Fs: 23,5 Hz
Qes: 0,476
Qms: 7,517
Qts: 0,448
Vas: 104,3 l
Xmax: 32 mm
NO: 0,27 %
Sd: 0,0693 m²
Re: 2,41 Ω

Specifikationer

Storlek: 13.5″ / 343 mm
Effekttålighet: 1500W RMS
Rekommenderad effekt: 500–1500W RMS
Känslighet: 86,3 dB 1W/1m
Impedans: Dual 1.5 Ohm

Vikt: 23,6 kg
Yttermått: 356 mm
Monteringsdjup: 267 mm
Monteringshål: 302 mm
Bultcirkel: 323 mm
Motordiameter: 213 mm
Volymupptagning: 5,9 l
Konmaterial: Mineralförstärkt polypropen
Anslutning: Tryckterminal

Lådförslag – sluten låda

Väggtjocklek: 19 mm
Baffeltjocklek: 25 mm
Volym (netto): 53,1 l
Yttermått (BxHxD): 407 x 407 x 479 mm
F3 (-3 dB): 37,4 Hz
Fc (systemresonans): 40,5 Hz
Qtc: 0,77

Lådförslag – portad låda

Väggtjocklek: 19 mm
Baffeltjocklek: 25 mm
Volym (netto): 67,3 l
Yttermått (BxHxD): 657 x 406 x 438 mm
Port: 57 x 368 mm, längd: 667 mm
Portförlängning: 200 mm
Frekvensavstämning (Fb): 34,6 Hz
F3 (-3 dB): 30,3 Hz
