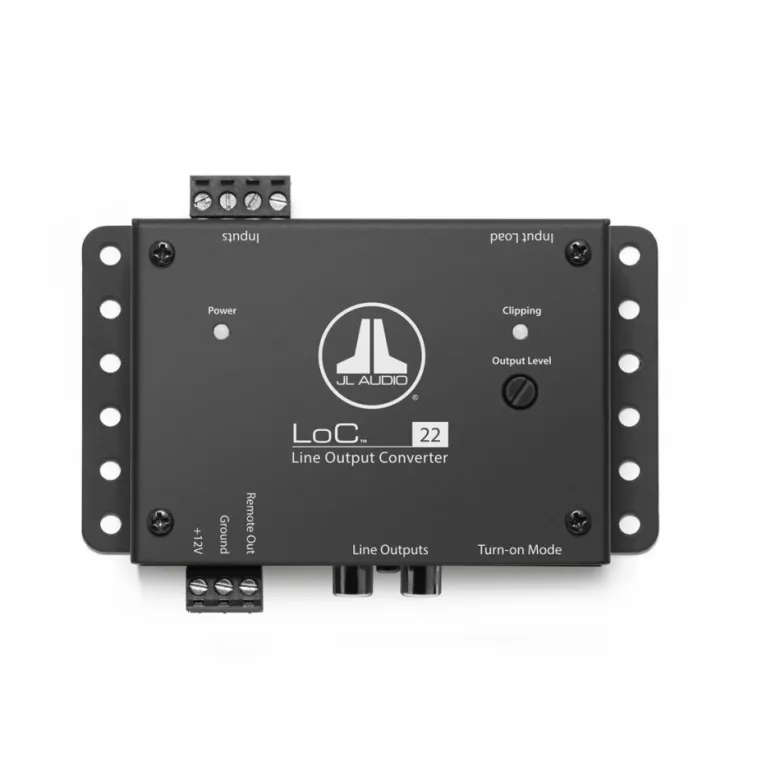

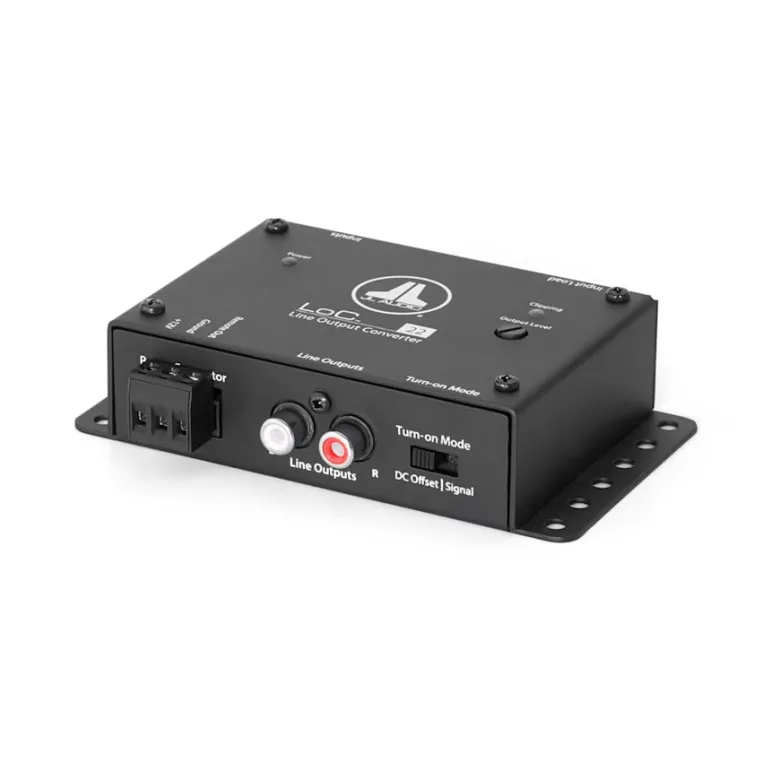

JL Audio LoC-22, 2-kanals hög-lågnivåomvandlare

Aktiv hög-lågnivåomvandlare i toppklass

JL Audio LoC-22 är en aktiv tvåkanalig hög-lågnivåomvandlare för dig som vill koppla in eftermarknadssteg eller DSP direkt till originalsystemet i bilen utan att kompromissa med ljudkvaliteten! Den hanterar höga signalnivåer från fabriksmonterade slutsteg och ger ren, brusfri signal vidare, med gott om smarta funktioner.

• Aktiv hög-lågnivåomvandlare
• 2 kanaler (vänster/höger)
• Autostart med två lägen (DC/signal)
• Fungerar med originalslutsteg
• Upp till 40 Volt RMS in (400W i 4 ohm)
• Ställbar ingångsimpedans för originalsteg med impedansövervakning
• Clip-lampa
• Balanserade ingångar
• 3-32.000 Hz frekvensomfång (-1 dB)

Aktiv högnivå-till-lågnivåomvandlare

LoC-22 är ett aktivt tvåkanaligt gränssnitt som dämpar signalen från bilens originalsystem och anpassar den till eftermarknadssteg eller DSP. Den balanserade ingången hanterar i princip alla analoga signaler med låg brusnivå och helt och hållet bevarad ljudkvalitet.

Analog kretsdesign

LoC-22 har analog uppbyggnad och en reglerad MOSFET-strömförsörjning som ger jämn frekvensgång från 3 Hz till 32 kHz, även vid höga ingångsnivåer. Basen påverkas inte, till skillnad från många passiva alternativ.

Tål starka originalslutsteg

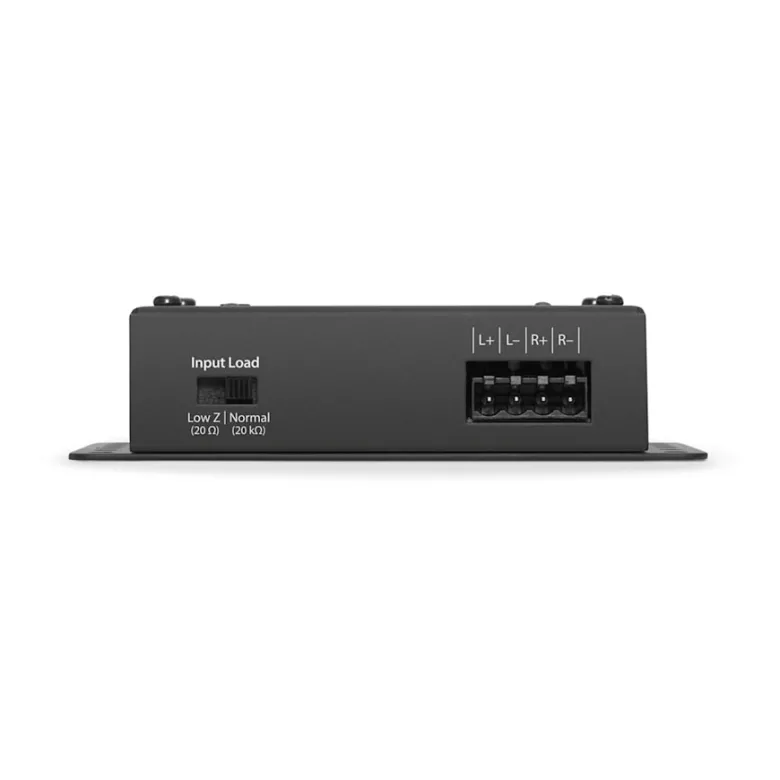

Tar upp till 40 V RMS per kanal och klarar fabrikssteg på upp till 400 W i 4 ohm. Två högnivåingångar och två lågnivåutgångar ger exakt konvertering utan att tappa signalintegritet. Om originalslutsteget har impedansövervakning finns en brytare för att ställa om ingångsimpedansen (Low Z-läge), vilket undviker problem och felkoder i nyare bilmodeller.

Störningsfri signalöverföring

Balanserade ingångar minskar brus och distorsion. Resultatet är ren signal, även i störiga installationer.

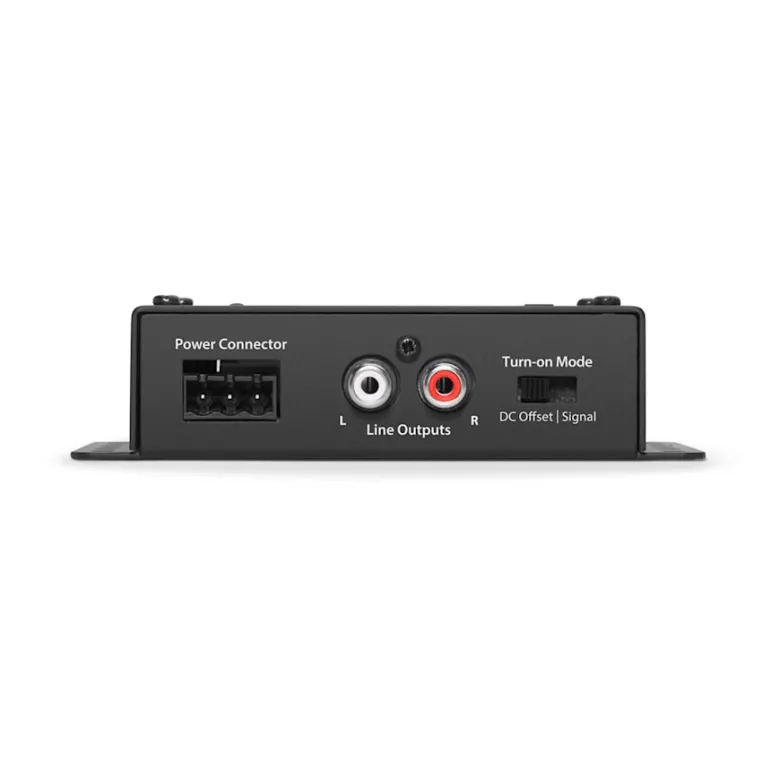

Lågnivå via RCA

Utgångarna är via RCA och ger upp till 8 V RMS, fullt kompatibla med de flesta eftermarknadssteg och signalprocessorer.

LED för inställning

En inbyggd clipping-indikator gör det enkelt att ställa rätt nivå. Fungerar med både musik och testton – inga externa verktyg behövs.

Byggd för att hålla

LoC-22 är kompakt, tålig och framtagen för att integrera eftermarknadsutrustning i bilar med fabriksmonterat ljudsystem utan att krångla till det.

Specifikationer

Allmänt
Ingångskanaler: 2
Utgångskanaler: 2
Strömförsörjning: Switchad, MOSFET PWM, reglerad
Driftspänning: 9–16 VDC
Strömförbrukning (standby): <1.6 mA
Strömförbrukning (viloläge): 0.13 A vid 13.8 V
Säkringsstorlek: 1 A
Rekommenderad säkringstyp: Snabbverkande, ATO/ATC eller liknande

Fysiska mått
Höjd: 31 mm
Bredd: 120 mm
Djup: 77 mm
Vikt: 1.17 kg

Ljud
Signal/brusförhållande @ 2 V RMS:
– Gain min: 118 dB
– Gain max: 103 dB (20 kHz bandbredd)

THD+N @ nominell nivå: 0,01 % @ 2 V RMS (1 kHz)
Frekvensomfång (+0 / -1 dB): 3 Hz–32 kHz
Maximal utspänning (ej klippt): 8 V RMS

Ingångar
Ingångstyp: Differentiell-balanserad
Ingångsimpedans:
– Normal: 20 kΩ
– Low Z-läge: 20 Ω
Ingångsspänning (max): 40 V RMS per kanal

Utgångar
Utgångstyp: Obalanserad stereo (RCA)
Utgångsimpedans: 450 Ω

Förstärkning/Dämpning
Gain-omfång:
-27,3 dB (helt moturs)
+3,2 dB (helt medurs)

Ingår i förpackningen

1x hög-lågnivåomvandlare
1x 4-pin kontakt
1x 3-pin kontakt
