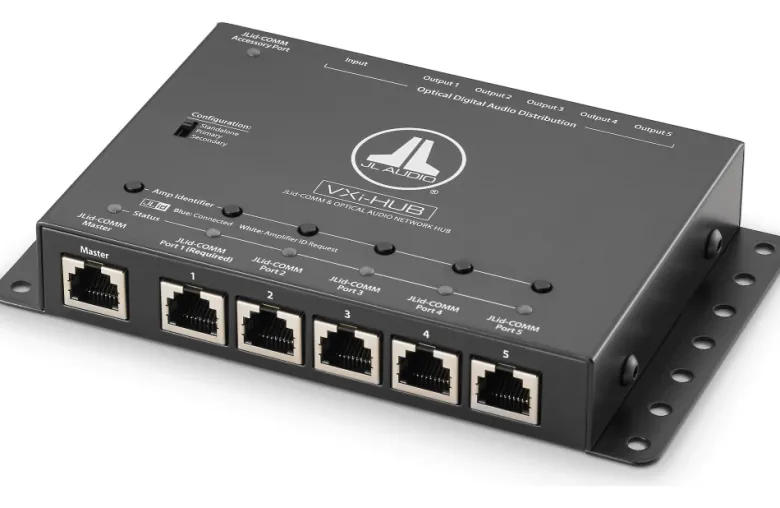

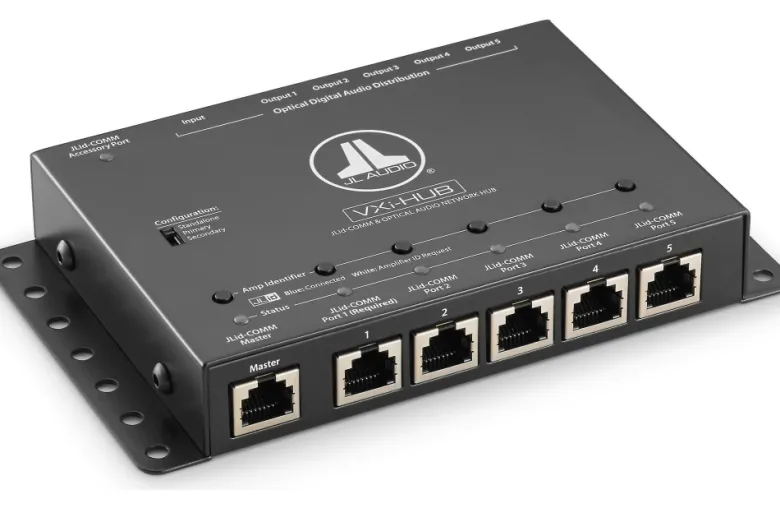

JL Audio VXi-HUB, nätverkshubb för flera VXi-slutsteg

JL Audio VXi-HUB är ett måste om du planerar att bygga ett ljudsystem med flera VXi-slutsteg som ska kommunicera tillsammans. Hubben tillåter inkoppling av ljud och DSP-styrning till upp till 5 ytterligare VXi-slutsteg, men kan även styra en till VXi-HUB för upp till 10st slutsteg som kommunicerar och arbetar tillsammans. DSP-styrning och kommunikation går via CAT5-nätverkskablar, och ljudsignal går via optiska TOSLINK-kablar.

• Nätverkshubb för sammankoppling av 6st VXi-slutsteg
• Låter flera VXi-slutsteg styras av samma fjärrkontroll
• DSP-kommunikation via CAT5 (JLid)
• Ljud via optisk TOSLINK
• Högupplöst ljud (24-bit 192kHz)
• Två VXi-HUB kan användas ihop för upp till 10st VXi-slutsteg totalt
• Kopplas in till JLid-COMM-ingångarna
• Nätverkskablar ingår ej

Datakommunikation
Syftet med VXi-HUB är att skapa ett styrbart nätverk av VXi-slutsteg som reagerar på synkroniserade kommandon från en enda DRC-kontrollenhet (t.ex. DRC-100, DRC-200 eller DRC-205 – säljs separat). Till exempel: mastervolym, subwoofer-nivå, fader, zonvolym och val av DSP-presets. Samtidigt kan alla anslutna slutsteg justeras i en och samma TÜN-session, vilket gör det enkelt att ställa in alla DSP-slutsteg i nätverket utan att behöva koppla om kablar och dylikt.

Ljuddistribution
Utöver datakommunikation så distribuerar hubben även synkroniserat optiskt digitalt ljud till alla slutsteg i nätverket. Detta förhindrar fördröjningar som kan uppstå vid seriekoppling av digitala signaler genom flera DSP-enheter. Den digitala ljudkällans optiska utgång kopplas direkt till VXi-HUB:ens optiska ingång, och ljudet sprids sedan vidare till slutstegen via fem optiska utgångar. VXi-HUB stödjer S/PDIF-signaler upp till 24-bit/192 kHz.

Anslutningar och kontroller
Data:

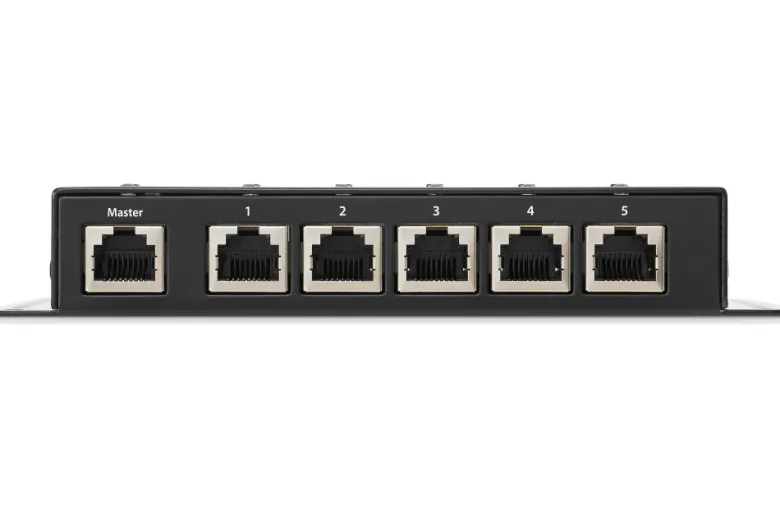

VXi-HUB har en master-ingång och fem slave-utgångar för JLid-COMM, vilket gör det möjligt att koppla in upp till 6st VXi-slutsteg med vanliga CAT-5e-nätverkskablar (en master, fem slaves). För större system kan två VXi-HUB:ar seriekopplas för att styra upp till 10st slutsteg (en master och nio slaves). Det finns även en dedikerad JLid-COMM-port för att ansluta en VXi-BTC Bluetooth-enhet (säljs separat), vilket låter dig ställa in och justera trådlöst via TÜN Mobile eller TÜN Express på iOS- eller Android-enheter.

Digital ljudsignal:

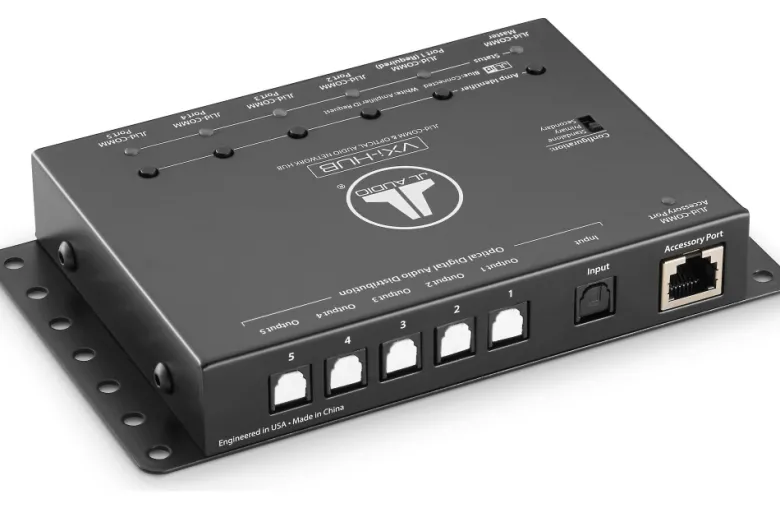

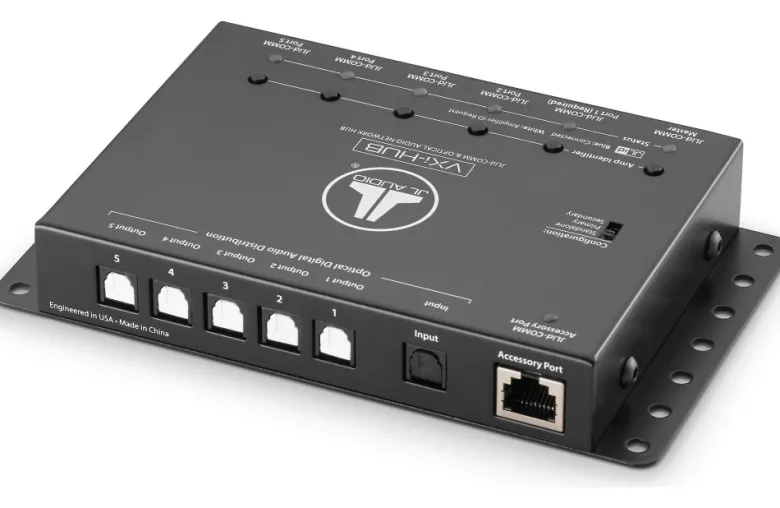

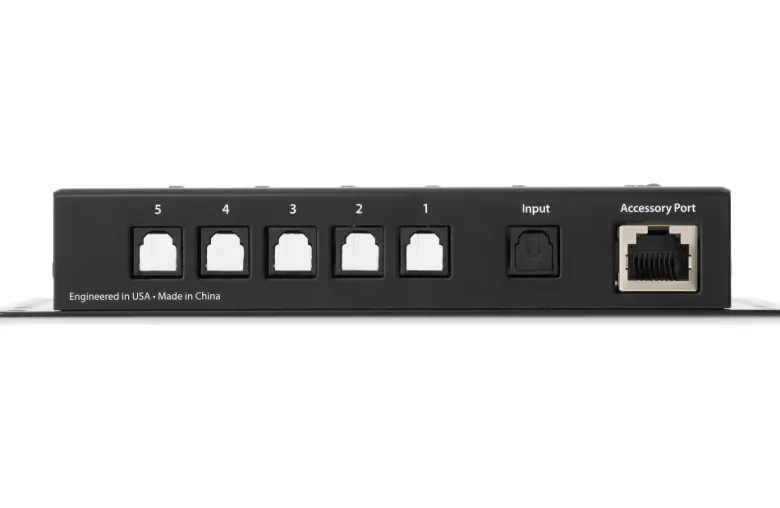

En optisk ingång tar emot signalen från master-slutsteget och distribuerar synkroniserat digitalt ljud till upp till fem VXi-slutsteg via de fem optiska utgångarna.

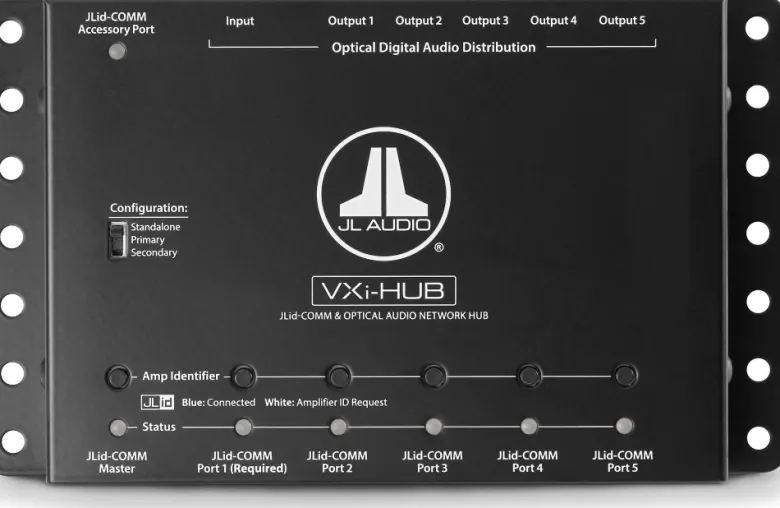

Inställningar och indikatorer
Status-LED:
Varje JLid-COMM-port (1 in, 5 ut) har en statusindikator som lyser med fast blått sken när ett VXi-slutsteg är anslutet, och vitt när identifieringsknappen trycks in.

Amp Identifier-knapp:
Varje JLid-COMM-port har en identifieringsknapp som aktiverar en vit LED på porten och får det anslutna slutstegets logotyp att blinka vitt – praktiskt för snabb identifiering i större system.

JLid-COMM Accessory-port:
Indikatorn för denna port lyser blått vid kompatibel anslutning, och orange vid ej kompatibel anslutning.

Konfiguration:
En 3-läges brytare styr VXi-HUB:ens roll i systemet:
– Standalone: för system med endast en hubb
– Primary: för masterenheten i ett system med två hubbar
– Secondary: används på hubb #2 i två-HUB-system

OBS! Om du tänkt använda 1st VXi-slutsteg tillsammans med ett monoblock behövs inte denna hubb – använd analoga/digitala utgången från VXi-slutsteget och justera inställningarna i DSP:n.
