Rattstyrningsadapter Porsche 911/Boxster/Cayenne/Cayman/Panamera

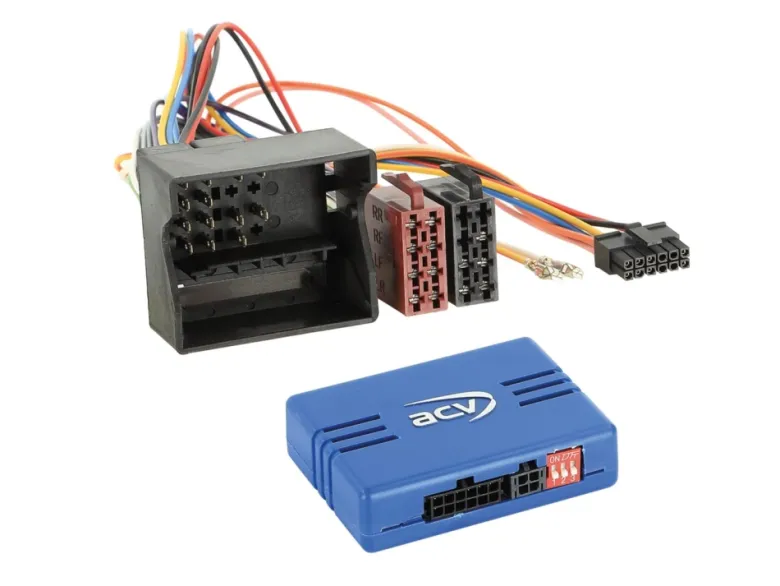

ACV 42a-1323-001 är en stalkadapter som möjliggör att behålla de ursprungliga funktionerna för rattkontrollen vid byte av bilens fabrikmonterade radio till en eftermarknadsenhet.

• Kompatibel med flera Porsche-modeller inklusive 911, Boxster, Cayenne, Cayman och Panamera.
• Ger möjlighet att styra eftermarknadsenheten via bilens rattkontroller.
• Inkluderar en CAN Bus-anslutning för enkel installation.
• Flera signaler tillhandahålls, inklusive tändningssignal och backsignal.
• Installation kräver kontroll av bilens inställningar och funktioner innan slutmontering.

Det är viktigt att jämföra de medföljande kontakterna med de som finns i bilen för att säkerställa att de passar både optiskt och tekniskt. Kontrollera även om någon av de listade OEM-radionheter var installerade från början. Innan installationen bör bilens funktionalitet, inställningar och SWC-funktionalitet kontrolleras. För support, vänligen kontakta vårt supportteam.

Notera att CAN Bus-kontakten är en 40-polig Quadlock Porsche. Kontrollera dip-switchar för eftermarknadsenheten. För fordon med PCM 3.0 / PCM 3.1 / CRD30 OEM HU, kontrollera +12V antennremote innan installation genom att mäta med OEM HU.

Följande signaler tillhandahålls: pink: +12V tändningsklämma 15 1,5A max, orange: +12V belysningsklämma 58 0,1A max, vit: +12V backsignal 1,5A max, gul/grön och gul/röd: hastighetspulsignal.

För fordon med MOST OEM förstärkningssystem, se artikel 13-1190-52.

Allmänna installationsanvisningar inkluderar verifiering av alla funktioner och inställningar för OEM HU, samt att kontrollera alla gränssnittskopplingar för korrekthet. Installationen ska utföras av utbildad specialistinstallatör för att säkerställa funktion och korrekthet.

Passar till
Porsche 911 (977) 08/2008 – 05/2013
Porsche Boxster (987) 02/2009 – 01/2012
Porsche Boxster (981) 04/2012 – 01/2016
Porsche Cayenne (9PA/955) 02/2007 – 02/2010
Porsche Cayenne (92A/958) 05/2010 – 07/2014
Porsche Cayenne (92A/958) 10/2014 – 12/2017
Porsche Cayman (987C) 02/2009 – 11/2012
Porsche Cayman (987C) 03/2013 – 04/2016
Porsche Panamera (970) 09/2009 – 04/2013
Porsche Panamera (970) 07/2013 – 07/2016

Specifikationer
CAN Bus-anslutning: 40-polig Quadlock
Max ström för tändningssignal: 1,5A
Max ström för belysningssignal: 0,1A
Max ström för backsignal: 1,5A
