Rattstyrningskablage BMW 1/3/5/X5/X6 Quadlock

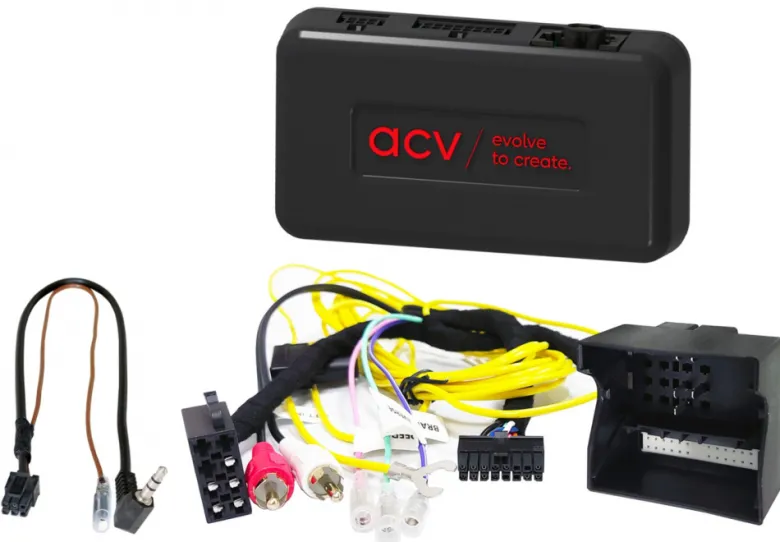

ACV 42xbm012 är en stalkadapter som gör det möjligt att behålla de ursprungliga funktionerna för rattkontrollen när du byter ut den fabriksinstallerade radion mot en eftermarknadsenhet.

• Kompatibel med BMW 1, 3, 5-serier samt X5 och X6.
• Bevarar funktionerna för rattkontroll beroende på bilens utrustning och eftermarknadsenhetens programvara.
• Inkluderar kontakter för OEM förstärkningssystem och SWC.
• Inställningar för dip-switchar kan behöva justeras för eftermarknadsenheten.
• Maximal belastningskapacitet på 250 mA för utgångarna.

Denna adapter är designad för att säkerställa att alla funktioner fungerar korrekt efter installationen. Det är viktigt att jämföra de medföljande kontakterna med de som finns i bilen för att säkerställa att de passar både optiskt och tekniskt. Kontrollera även om någon av de listade OEM-radiosystemen var installerade från början. Innan den slutliga monteringen bör bilens funktionalitet och inställningar kontrolleras. Om det uppstår problem kan du kontakta vårt supportteam för hjälp. Notera att CAN Bus-kontakten är en 40-polig Quadlock och att den gula klämman för +12V konstant ström är säkrad. Adaptern är inte kompatibel med PDC-varningar och faderfunktionen stöds inte för OEM förstärkningssystem.

Passar till
BMW 1-serie (E81/82/87/88) 03/2004 – 10/2013
BMW 3-serie (E90/91/92/93) 03/2005 – 10/2013
BMW 5-serie (E60/61) 07/2003 – 07/2010
BMW X5 (E70) 03/2007 – 09/2013
BMW X6 (E71/E72) 05/2008 – 06/2014

Specifikationer
Röd: +12V tändning klämma 15
Orange: +12V belysning klämma 58
Lila/vit: +12V backsignal
Rosa: hastighetspuls signal
Grön: GND parkeringsbromssignal
Maximal belastning: 250 mA
