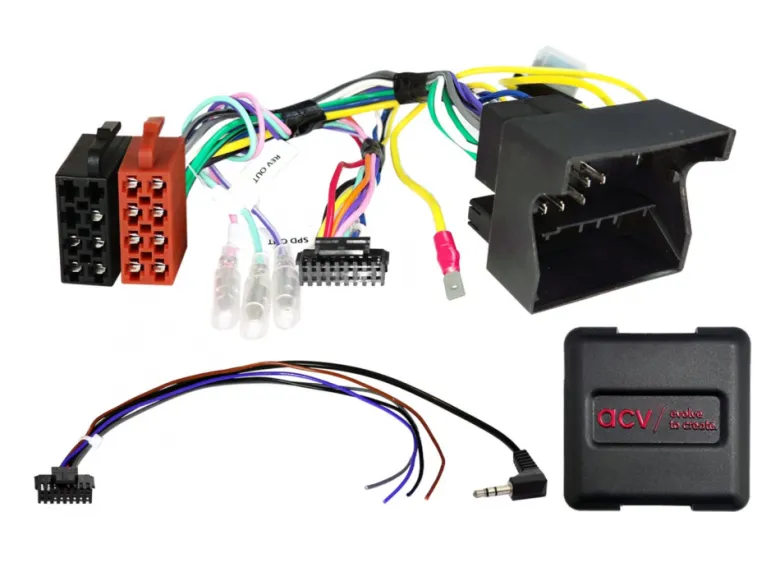

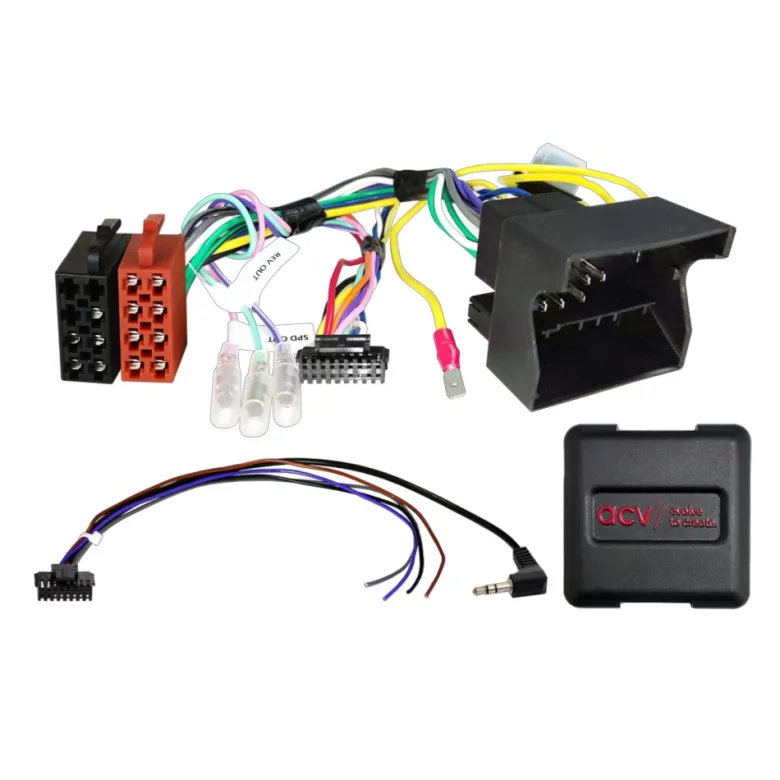

Rattstyrningskablage BMW/Mini 40-pin Quadlock

ACV 42xbm005 är en stalkadapter för BMW och Mini som gör det möjligt att behålla de ursprungliga funktionerna för rattkontroll när du byter ut den fabriksmonterade radion mot en eftermarknadsenhet.

• Kompatibel med flera BMW och Mini-modeller från 2001 till 2016.
• 40-pin Quadlock CAN Bus-anslutning för enkel installation.
• Stödjer +12V konstant ström och tändning.
• Signalutgångar för backväxel, hastighet och parkeringsbroms.
• Observera att vissa funktioner kan variera beroende på bilens utrustning och eftermarknadsradion.

Produkten är utformad för att säkerställa att alla funktioner för rattkontroll fungerar korrekt efter installationen. Det är viktigt att jämföra de medföljande kontakterna med de som finns i bilen för att säkerställa att de passar både optiskt och tekniskt. Kontrollera även att den ursprungliga radion är en av de listade OEM-enheterna och att bilens funktioner och inställningar är korrekta innan den slutliga monteringen. Vid behov av hjälp kan supportteamet kontaktas.

Notera att CAN Bus-anslutningen är av typen 40 Pin Quadlock och att adaptern är kompatibel med OEM SWC via 3,5 mm jack eller lösa kablar. Produkten stöder inte PDC-varningssignaler och vissa inställningar kan behöva justeras beroende på eftermarknadsradions tillverkare.

Passar till
BMW 1er (E81/E82/E87/E88) 03/2004 – 10/2013
BMW 3er (E90/E91/E92/E93) 03/2005 – 10/2013
BMW 5er (E60/E61) 07/2003 – 07/2010
BMW 6er (E63/E64) 09/2004 – 11/2010
BMW 7er (E65/E66) 08/2001 – 11/2008
BMW Z4 (E89) 05/2009 – 08/2016
BMW X1 (E84) 10/2009 – 06/2015
BMW X5 (E70) 03/2007 – 09/2013
BMW X6 (E71/E72) 05/2008 – 06/2014
BMW Mini (R55/R56/R57/R58/R59) 11/2006 – 05/2015

Specifikationer
+12V tändning röd
+12V belysning orange
+12V backsignal lila/vit
Hastighetspuls signal rosa
GND parkeringsbroms grön
Max lastkapacitet 250 mA
Min motstånd för reläspole 75 Ohm
Min motstånd för reläspole 150 Ohm
