Rattstyrningskablage Ford 32-pin

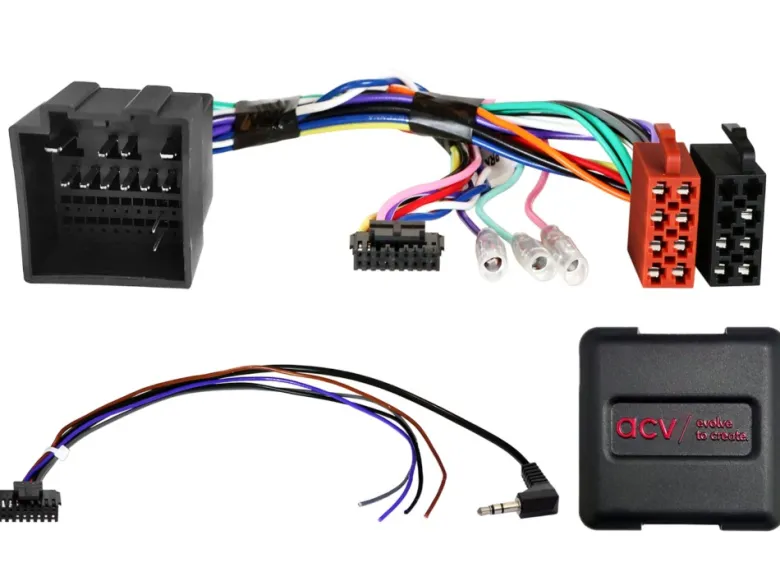

ACV 42xfo020 är en Styrhjulsadapter för Ford som gör det möjligt att behålla de ursprungliga funktionerna för fjärrkontroll på ratten när du byter ut fabriksmonterad radio mot en eftermarknadsenhet.

• Kompatibel med Ford Fiesta, Transit och Transit Custom.
• 32-pin CAN Bus-kontakt för enkel installation.
• Stöd för OEM bakåtvänd kamera med specifika anslutningar.
• Inkluderar signaler för tändning, belysning och backväxel.
• Installation kräver noggrann kontroll av alla anslutningar och funktioner.

Denna adapter är utformad för att säkerställa att alla funktioner fungerar korrekt efter installationen. Det är viktigt att jämföra de avbildade kontakterna med de som finns i ditt fordon för att säkerställa att de passar både optiskt och tekniskt. Kontrollera även om någon av de listade OEM-radionheter var installerade från början. Innan den slutliga monteringen bör du kontrollera bilens funktionalitet och inställningar samt SWC-funktionaliteten. Vid frågor kan du kontakta vår support.

Observera att för fordon med OEM bakåtvänd kamera krävs en specifik adapter för att säkerställa korrekt funktion. Kontrollera anslutningarna noggrant innan installation.

Följande signaler tillhandahålls av adaptern:
Röd: +12V tändning
Orange: +12V belysning
Lila/vit: +12V backsignal
Rosa: hastighetspuls
Grön: GND parkeringsbroms signal
Max belastning på utgångarna är 250 mA.

Generella installationsanvisningar inkluderar verifiering av alla funktioner och inställningar av den ursprungliga radion, samt noggrann kontroll av alla anslutningar innan installationen påbörjas. Det är viktigt att följa installationsanvisningarna noggrant för att säkerställa korrekt funktion av styrhjulsfjärrkontrollen och andra anslutna enheter.

För att undvika problem är det viktigt att alla ändringar och anslutningar görs av utbildad specialistinstallatör. Eventuella modifieringar av den förmonterade kabelhärvan kan ogiltigförklara produktens garanti.

Passar till
Ford Fiesta (JHH) 06/2017 – 03/2022
Ford Fiesta (JHH) 03/2022 – 2024
Ford Transit (FAC/FAD) 06/2019 – 2024
Ford Transit Custom (FAC/FAD) 01/2018 – 2024

Specifikationer
32-pin Ford kontakt
Stöd för OEM bakåtvänd kamera
Max belastning 250 mA
