Rattstyrningskablage Ford 40-pin Quadlock

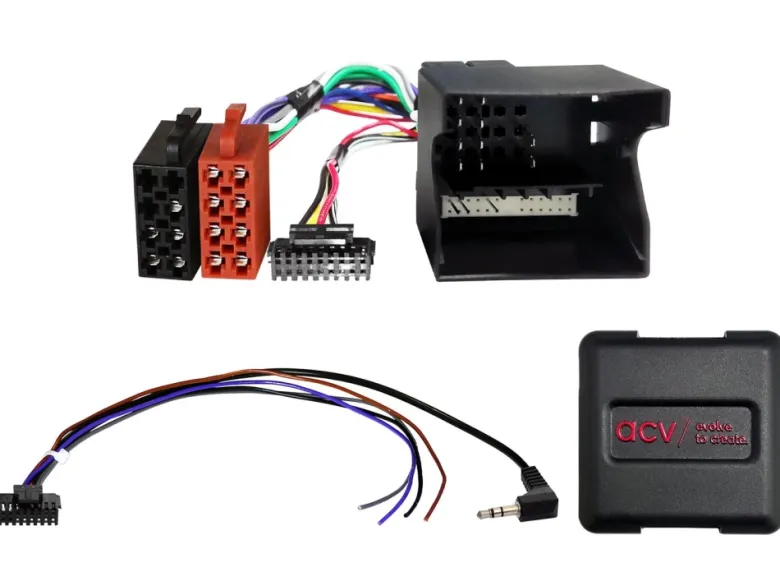

ACV 42xfo002 är en SWC-adapter för Ford-fordon som gör det möjligt att behålla de ursprungliga funktionerna för rattkontroller när du byter ut den fabriksmonterade radion mot en eftermarknadsenhet.

• Adapter med 40-polig Quadlock-kontakt för enkel installation.
• Kompatibel med flera Ford-modeller från 2003 till 2015.
• Ger möjlighet att använda rattkontroller för att styra den nya radion.
• Inkluderar anslutningar för både ström och signaler för rattkontroller.
• Funktionalitet kan variera beroende på fordonets utrustning och den eftermarknadsenhet som används.

Produkten är designad för att säkerställa att alla nödvändiga anslutningar görs korrekt. Kontrollera att de medföljande kontakter passar både optiskt och tekniskt med ditt fordon. Det är viktigt att verifiera att den ursprungliga radion är av en av de listade OEM-enheterna och att kontrollera bilens funktionalitet samt inställningar för rattkontroller innan den slutgiltiga monteringen. Vid frågor kan supportteamet kontaktas.

Passar till
Ford C-Max (DM2) 11/2003 – 05/2007
Ford C-Max (DM2) 05/2007 – 09/2010
Ford Fiesta (JH1/JD3) 10/2005 – 09/2008
Ford Focus (DA3) 11/2004 – 03/2008
Ford Focus (DA3) 02/2008 – 03/2011
Ford Fusion (JU2) 10/2005 – 07/2012
Ford Galaxy II (WA6) 03/2006 – 04/2010
Ford Galaxy II (WA6) 05/2010 – 05/2015
Ford Kuga (DM2) 06/2008 – 12/2012
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 – 04/2005
Ford Mondeo III (B4Y/B5Y/BWY) 05/2005 – 06/2007
Ford Mondeo IV (BA7) 06/2007 – 10/2010
Ford Mondeo IV (BA7) 11/2010 – 08/2014
Ford S-Max (WA6) 06/2006 – 04/2010
Ford S-Max (WA6) 05/2010 – 05/2015
Ford Transit (F**6) 07/2006 – 03/2014
Ford Transit Connect (P*2) 06/2006 – 07/2013

Specifikationer
Analog kontakt: 40-polig Quadlock Ford
OEM SWC > 3,5mm Jack / lösa ledningar
Strömanslutning A: Pin 16 +12V tändning
Pin 14 belysningsklämma
MQS-kontakt B: Pin 6 SWC analog
Pin 8 GND SWC analog
Pin 11 +12V backsignal (om tilldelad)
Pin 12 hastighetspuls (om tilldelad)
Fordon utan 7″ OEM färgdisplay med integrerad klimatanläggning
