Rattstyrningskablage Land Rover Range Rover

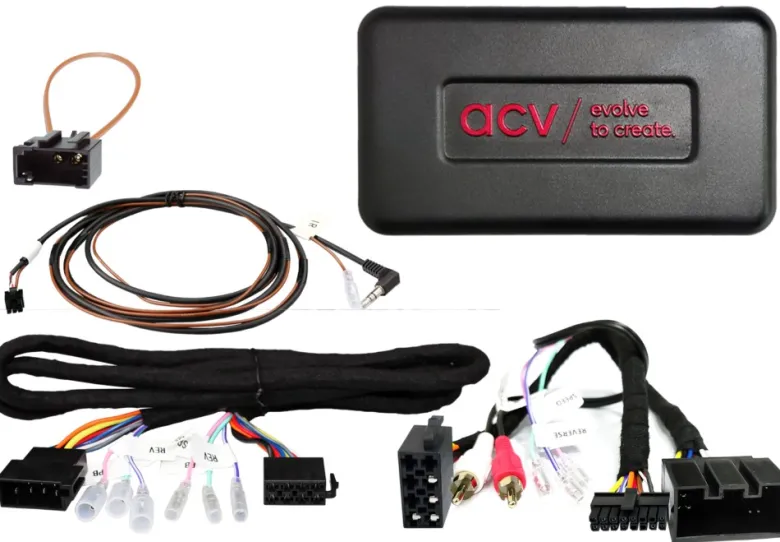

ACV 42xlr013 är en Styrhjulsadapter för Land Rover Range Rover (LM/Vogue) som gör det möjligt att behålla de ursprungliga funktionerna för fjärrkontroll på ratten när du byter ut den fabriksmonterade radion mot en eftermarknadsenhet.

• Kompatibel med Land Rover Range Rover (LM/Vogue) från 09/2009 till 12/2012.
• Behåller funktioner för styrhjulsfjärrkontroll vid installation av ny radio.
• Inkluderar olika anslutningar för att passa OEM-systemet.
• Ger signaler som +12V tändning, belysning, backsignal och hastighetspuls.
• Installation kräver noggrann kontroll av alla anslutningar och inställningar.

Observera att beroende på fordonets utrustning och den eftermarknadsradio som används kan vissa funktioner saknas eller ersättas av andra. Kontrollera att de avbildade kontakterna stämmer överens med de som finns i ditt fordon både optiskt och tekniskt. Kontrollera även att en av de listade OEM-radion är installerad från början. Innan den slutliga monteringen, kontrollera fordonets funktionalitet, inställningar och SWC-funktionalitet. Vid frågor, vänligen kontakta vår support.

CAN Bus-kontakt: 20-polig Land Rover-kontakt: OEM SWC > 3,5 mm Jack / lös tråd kontakt: OEM förstärkt system > RCA(m) röd/vit. Kontakt: Fiberoptisk slinga (f) MOST-ring > OEM-display.

Funktioner som inte stöds: fordon med OEM MOST förstärkt system, fordon utan Alpine Touch Screen HU, fordonets inställningar, datum/tid inställningar, faderfunktion.

Allmänna installationsanvisningar inkluderar verifiering av alla funktioner och inställningar av OEM HU, samt korrekt anslutning av alla kablar enligt installationsanvisningarna för den nya radion.

Ändringar av konfigurationen av gränssnittet och HU-anslutningskabeln ska utföras av utbildad specialistinstallatör.

Eventuella ändringar eller anslutningar som inte följer tillverkarens riktlinjer kan påverka garantin och funktionaliteten.

Följande signaler tillhandahålls:
Röd: +12V tändning klämma 15
Orange: +12V belysning klämma 58
Lila/vit: +12V backsignal
Rosa: hastighetspuls signal
Grön: GND parkbromssignal
Lastkapacitet utgångar: 250 mA max.
Strömkrav mer än 250 mA: 1 reläspole motstånd 75 Ohm min. 2 reläspole motstånd 150 Ohm min.

För mer information och detaljerade installationsanvisningar, se manualen som medföljer produkten.

Passar till
Land Rover Range Rover (LM/Vogue) 09/2009 – 12/2012

Specifikationer
CAN Bus-kontakt: 20-polig
OEM SWC > 3,5 mm Jack
OEM förstärkt system > RCA(m) röd/vit
Funktioner som inte stöds: faderfunktion
