Rattstyrningskablage Mercedes 40-pin Quadlock 2004-

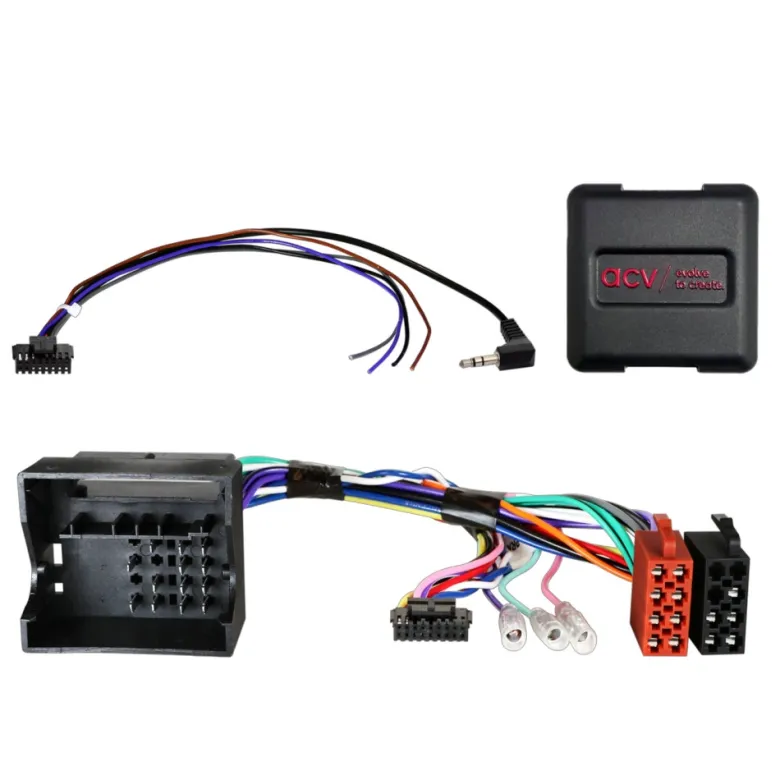

ACV 42xmc001 är en SWC-adapter för Mercedes-fordon och Smart, designad för att bevara de ursprungliga funktionerna för rattkontroll vid byte av fabriksmonterad radio till en eftermarknadsenhet.

• Adapter för att koppla rattkontroller till eftermarknads stereon.
• Kompatibel med flera Mercedes-modeller och Smart-fordon.
• Inkluderar 40-pin Quadlock-kontakt för enkel installation.
• Stöder olika funktioner beroende på bilens utrustning och eftermarknadsenhetens programvara.
• Ger möjlighet att justera inställningar för rattkontroller och andra funktioner.

Det är viktigt att kontrollera att de avbildade kontakterna matchar de som finns i ditt fordon både optiskt och tekniskt. Kontrollera även om någon av de listade OEM-radiosystemen var installerade från början. Innan den slutliga montering, kontrollera bilens funktionalitet, inställningar och SWC-funktionalitet. Vid frågor kan du kontakta vår support.

Notera: CAN Bus-kontakt: 40 Pin Quadlock Mercedes-kontakt: OEM SWC > 3,5 mm Jack / lös tråd för okänd Mercedes-kontaktvariant.

Passar till
Mercedes A-klass (C169/W169) 10/2004 – 04/2008
Mercedes A-klass (C169/W169) 06/2008 – 06/2012
Mercedes B-klass (T245) 07/2005 – 04/2008
Mercedes B-klass (T245) 04/2008 – 09/2011
Mercedes C-klass (CL203/S203/W203) 02/2004 – 09/2007
Mercedes CLC-klass (CL203) 06/2008 – 02/2011
Mercedes CLK-klass (W209) 04/2005 – 01/2010
Mercedes CLS-klass (C219) 04/2008 – 09/2010
Mercedes E-klass (S211/W211) 03/2008 – 01/2009
Mercedes G-klass (W463) 04/2007 – 06/2008
Mercedes G-klass (W164) 09/2008 – 06/2012
Mercedes GL-klass (X164) 09/2006 – 05/2009
Mercedes GL-klass (X164) 05/2009 – 07/2012
Mercedes M-klass (W164) 07/2005 – 04/2008
Mercedes M-klass (W164) 10/2008 – 07/2011
Mercedes R-klass (W251) 09/2005 – 05/2007
Mercedes R-klass (W251) 05/2007 – 05/2010
Mercedes SLK-klass (R171) 04/2008 – 03/2011
Mercedes Sprinter (W906) 04/2006 – 08/2013
Mercedes Sprinter (W906) 08/2013 – 05/2018
Mercedes Vito/Viano (W639) 04/2006 – 08/2010
Mercedes Vito/Viano (W639) 09/2010 – 03/2014
Smart For Four (W454) 01/2004 – 04/2007

Specifikationer
Röd: +12V tändningsklämma 15
Orange: +12V belysningsklämma 58
Lila/vit: +12V backsignal
Rosa: hastighetspuls signal
Grön: GND parkeringsbromssignal
Max lastkapacitet: 250 mA
Strömkrav över 250 mA: 1 reläspole resistans 75 Ohm min
2 reläspole resistans 150 Ohm min
