Rattstyrningskablage Mercedes Sprinter 06/2018-2024

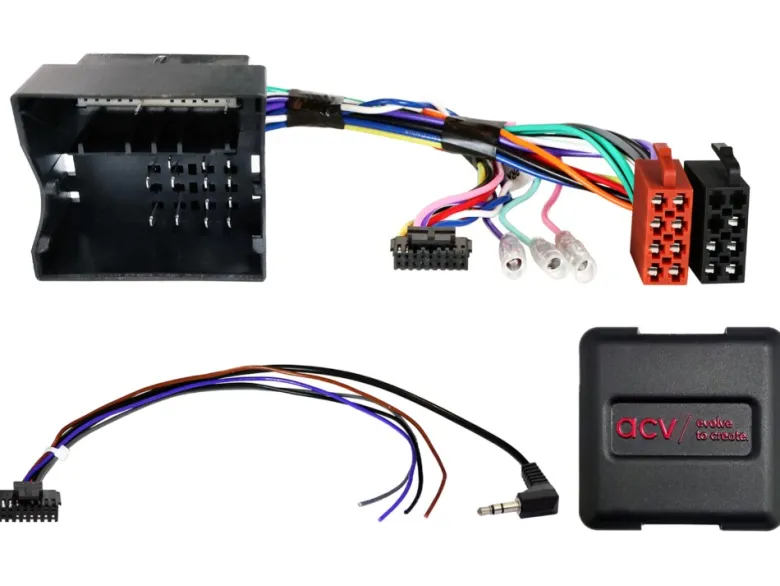

ACV 42xmc015 är en Stalk Adapter för Mercedes Sprinter, designad för att behålla de ursprungliga funktionerna för rattkontroll när du byter ut fabriksmonterad radio mot en eftermarknadsenhet.

• Kompatibel med Mercedes Sprinter (W907/W910) från 06/2018 till 2024.
• Ger möjlighet att använda rattkontroller för att styra den nya ljudenheten.
• Inkluderar en 40-polig Quadlock-kontakt för enkel installation.
• Stöder olika funktioner beroende på bilens utrustning och eftermarknadsenhetens programvara.
• Inkluderar signaler för t.ex. tändning, belysning och backsignal.

Produkten kräver att du kontrollerar att de medföljande kontakterna passar både optiskt och tekniskt med din bil. Det är viktigt att verifiera att en av de listade OEM-radiosystemen var installerade från början. Kontrollera även bilens funktionalitet och inställningar innan den slutliga installationen. Om du har frågor kan du kontakta vår support.

Notera att CAN Bus-kontakten är en 40-polig Quadlock och att den ursprungliga SWC-kontakten är en 3,5 mm jack eller lösa trådar. För fordon med öppen instrumentbräda och 1-DIN installation, observera att hastighetspuls-signalen inte stöds. För fordon med E-call, kontrollera tilldelningen av MQS-strip mikrofonkabeln innan installation. Anpassa MQS-strip mikrofonens jumper-tilldelning om det behövs och kontrollera E-call-funktionen innan den slutliga installationen. För fordon med kamera-retrofit, kontrollera +12V backsignalens funktion innan installation. Alternativt kan backsignalen hittas på förarsidan av kabelhärvan bakom säkringsboxen, kabelns färg är vit/blå.

Generella installationsanvisningar inkluderar att verifiera alla funktioner och inställningar för den ursprungliga radion, koppla bort den från strömmen, kontrollera alla anslutningar och följa installationsanvisningarna noggrant. Vid eventuella problem med gränssnittet eller bilen, återställ den ursprungliga radion och kontrollera hårdvarukonfigurationen.

Observera att alla ändringar av kabelkonfigurationen eller användning av alternativa anslutningar ska utföras av utbildade specialister. Det är viktigt att kontrollera att alla modifieringar inte påverkar garantivillkoren.

Följande signaler tillhandahålls:
Röd: +12V tändning klämma 15
Orange: +12V belysning klämma 58
Lila/vit: +12V backsignal
Grön: GND parkeringsbromssignal
Maximal belastningskapacitet: 250 mA.

För mer SWC-funktioner, koda bilen till Audio 15 OEM HU om möjligt.

Passar till
Mercedes Sprinter (W907/W910) 06/2018 – 2024

Specifikationer
40-polig Quadlock-kontakt
Maximal strömförbrukning: 250 mA
Krav på reläspole: 75 Ohm min, 150 Ohm min
