Rattstyrningskablage Seat/Skoda/VW 52-pin

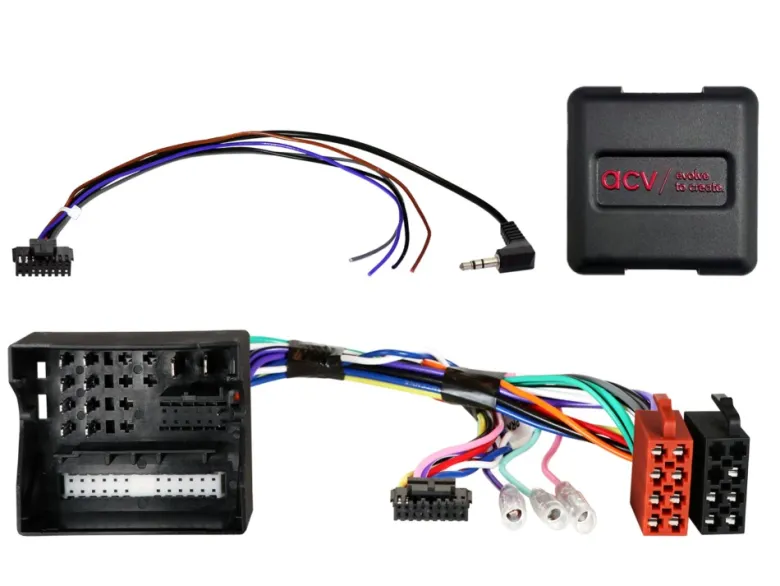

ACV 42xvw015 är en stalkadapter som möjliggör att behålla de ursprungliga funktionerna för rattkontroll när du byter ut den fabriksmonterade radion mot en eftermarknadsenhet i Seat, Skoda och Volkswagen.

• Kompatibel med 52-pin Quadlock VAG-kontakt.
• Stödjer OEM SWC via 3,5 mm jack eller lösa kablar.
• Fungerar med fordon som har MIB-PQ-system.
• Behåller E-Call-funktionen för vissa modeller.
• Inkluderar signaler för t.ex. backsignal och hastighetspuls.

Produkten är utformad för att säkerställa att alla funktioner fungerar korrekt efter installationen. Det är viktigt att kontrollera att de medföljande kontakterna matchar de som finns i ditt fordon både optiskt och tekniskt. Kontrollera även om någon av de listade OEM-radiosystemen var installerade från början. Innan den slutliga monteringen bör funktionaliteten och inställningarna i fordonet kontrolleras. För support kan du kontakta vårt supportteam.

Notera att följande signaler tillhandahålls:
röd: +12V tändning klämma 15
orange: +12V belysning klämma 58
lila/vit: +12V backsignal
rosa: hastighetspuls
grön: GND parkeringsbromssignal
lastkapacitet utgångar: 250 mA max.

Följande fordon är kompatibla med produkten: Passar till
Seat Alhambra II (7N) 06/2016 – 08/2019
Seat Mii (AA) 05/2017 – 06/2019
Seat Mii (AA) 01/2020 – 02/2021
Skoda Citigo (AA) 05/2017 – 06/2019*
Skoda Citigo iv (AA) 01/202 – 08/2021*
VW Amarok (2H) 09/2016 – 07/2020**
VW Beetle (16) 06/2016 – 03/2018
VW Caddy IV (DU) 06/2015 – 09/2020
VW Crafter II (SY/SZ) 03/2017 – 2024
VW Grand California (SY/SZ) 03/2019 – 2024
VW Sharan II (7N) 07/2015 – 10/2021
VW Tiguan II (5N) 05/2016 – 05/2021
VW T6 (7HC) 07/2015 – 08/2019***
VW UP! (AA) 07/2016 – 12/2020****

*Reimporterade fordon eller fordon med annan programvara kan vara inkompatibla i funktioner.
**Fordon med LG Anatel L169SK2 OEM HU.
***Fordon utan Composition Audio MIB Entry OEM HU med front AUX/SD/USB.
****Fordon utan OEM förstärkt system.

Specifikationer
CAN Bus-kontakt: 52 Pin Quadlock
OEM SWC > 3,5 mm Jack / lösa kablar
Max strömkrav: 250 mA
Reläspänning: 75 Ohm min. (1 relä) / 150 Ohm min. (2 reläer)
Allmänna installationsanvisningar: Kontrollera alla funktioner och inställningar innan installation.
Ändringar av konfigurationer och kablar ska utföras av utbildad specialist.
