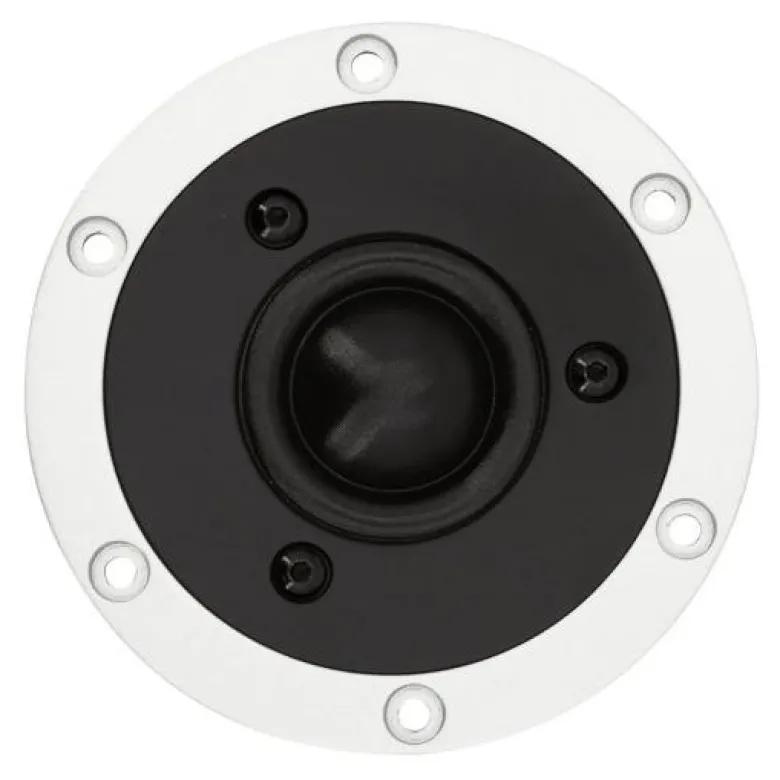

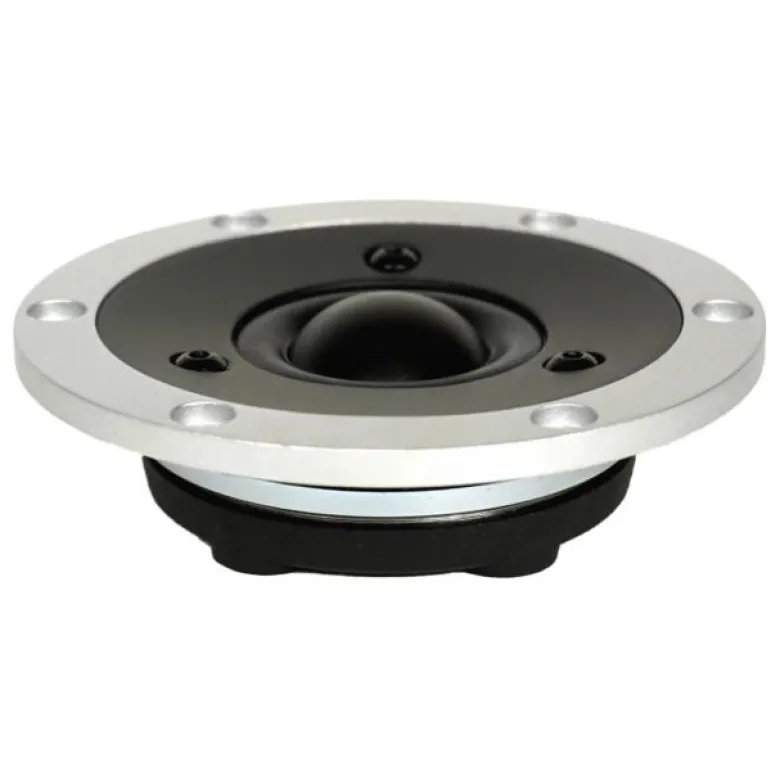

SB Acoustics Satori TW29DN, diskant

SB Acoustics Satori TW29DN är en 29 mm textildiskant för ambitiösa hifi-byggen där hög känslighet, låg distorsion och ett brett användbart arbetsområde står i fokus. Den stora domen kombineras med dubbla balanserade kompressionskammare, dubbla kopparkapslar och ett kraftfullt neodymiummotorsystem. Med 96.5 dB känslighet och en resonansfrekvens på 650 Hz ger TW29DN goda förutsättningar för både dynamik och flexibel filterkonstruktion.

• 29 mm textildome med 4 ohm nominell impedans
• Hög känslighet på 96.5 dB vid 2.83 V/1 m
• Låg resonansfrekvens på 650 Hz
• 80 W effekttålighet enligt IEC 268-5
• Neodymiummotor med T-format polstycke
• Dubbla kopparkapslar för mycket låg talspoleinduktans
• Dubbla balanserade kompressionskammare
• Tvådelad aluminiumfront med mekanisk avkoppling

Hög känslighet i kompakt format
TW29DN använder ett högmättande neodymiummotorsystem med T-format polstycke, vilket bidrar till hög känslighet utan att ge avkall på kontrollen över talspolen. Dubbla kopparkapslar håller induktansen nere till endast 0.02 mH och minskar fasvridningen, medan den lätta CCAW-talspolen begränsar den rörliga massan. Bakom domen arbetar dubbla balanserade kompressionskammare tillsammans med en dämpad kammare i gjuten aluminium. Den grunda, flödesoptimerade magnetstrukturen ger effektiv koppling mot bakkammaren och bidrar samtidigt till TW29DN:s kompakta byggdjup.

Parametrar
DC-resistans, Re: 3.0 ohm
Talspoleinduktans, Le: 0.02 mH
Effektiv membranyta, Sd: 9.6 cm²
Rörlig massa inklusive luft, Mms: 0.45 g
Fri resonansfrekvens, Fs: 650 Hz
Mekanisk Q-faktor, Qms: 1.66
Elektrisk Q-faktor, Qes: 0.57
Total Q-faktor, Qts: 0.43
Kraftfaktor, Bl: 3.1 Tm

Montering
Ytterdiameter: 103.8 mm
Frontplattans diameter: 92 mm
Infällningsdiameter: 70 mm
Fronttjocklek: 5 mm
Djup bakom front: Ca 29.3 mm

Specifikationer
Typ: Textildiskant
Talspolediameter: 29 mm
Nominell impedans: 4 ohm
Känslighet: 96.5 dB, 2.83 V/1 m
Effekttålighet: 80 W enligt IEC 268-5
Testvillkor för effekttålighet: Högpass vid 2600 Hz, Butterworth 12 dB/oktav
Linjär slaglängd: 0.5 mm p-p
Magnettyp: Neodymium
Magnetisk flödestäthet: 1.5 T
Nettovikt: 0.39 kg
