SB Acoustics Satori WO24P-8, 9.5 tums baselement

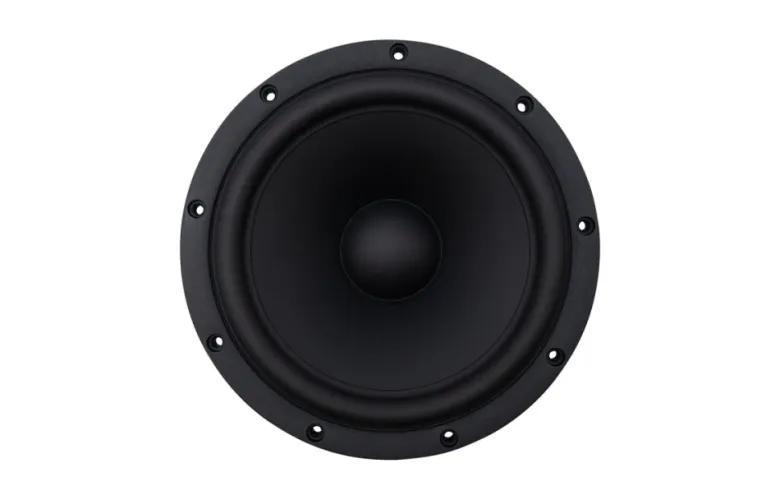

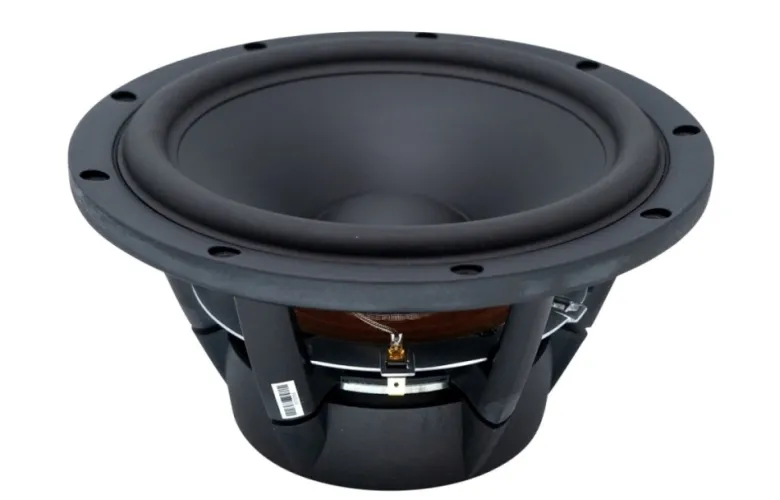

SB Acoustics Satori WO24P-8 är ett 9.5-tums baselement med internproducerad papyruskon som ger låg massa och hög styvhet för renare basåtergivning med låg distorsion. Elementet har ett stort, optimerat motorsystem och ett ventilerat aluminiumchassi som minskar kompression och ger snabb transientrespons. Den linjära och symmetriska upphängningen bidrar till god dynamik, vilket gör det till ett utmärkt val för avancerade bas- och mellanregisterlösningar.

• Elementstorlek: 9,5 tum (242 mm ytterdiameter)
• Impedans: 8 Ω
• Känslighet: 88 dB (2,83 V / 1 m)
• Effekttålighet: 90 W (IEC 268-5)
• Fri luftresonans (Fs): 24,5 Hz
• Talspolediameter: 49,5 mm
• Infällningsdiameter: 209,3 mm
• Monteringsdjup: 116,4 mm
• Membranyta (Sd): 255 cm²

Konstruktion och ljudprestanda

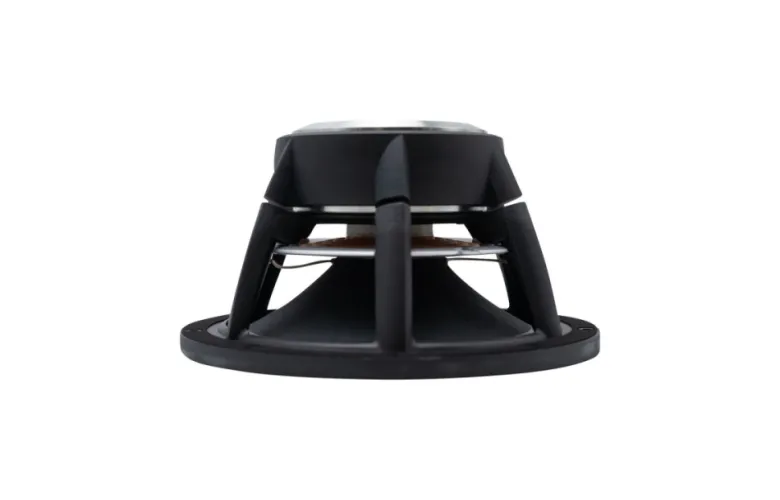

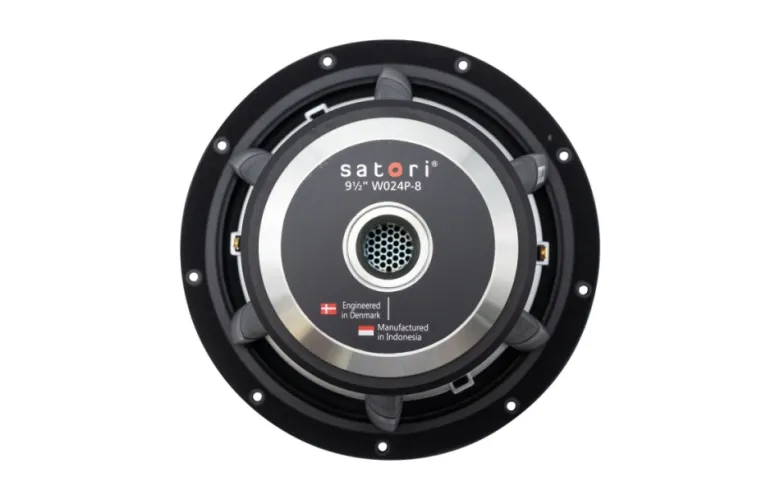

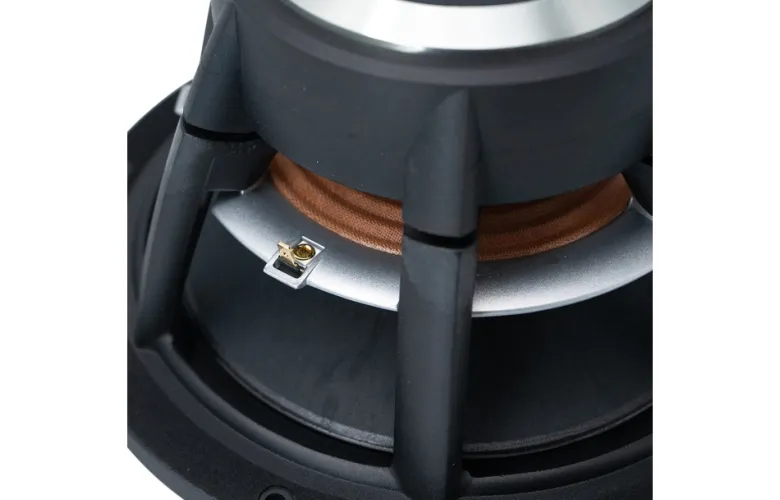

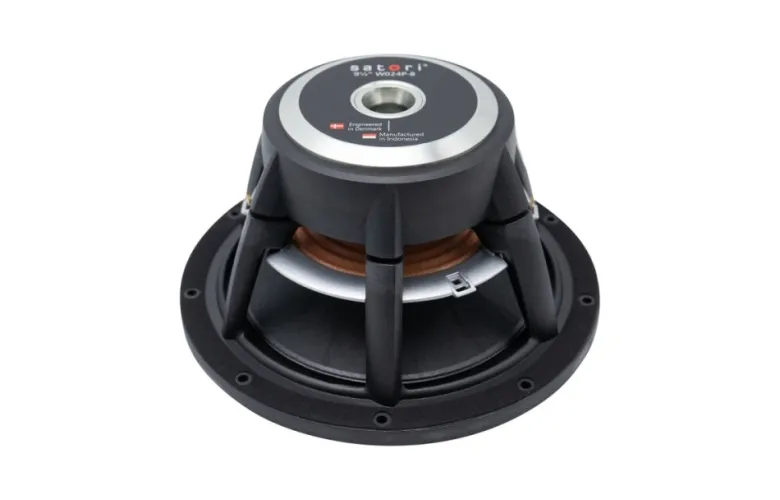

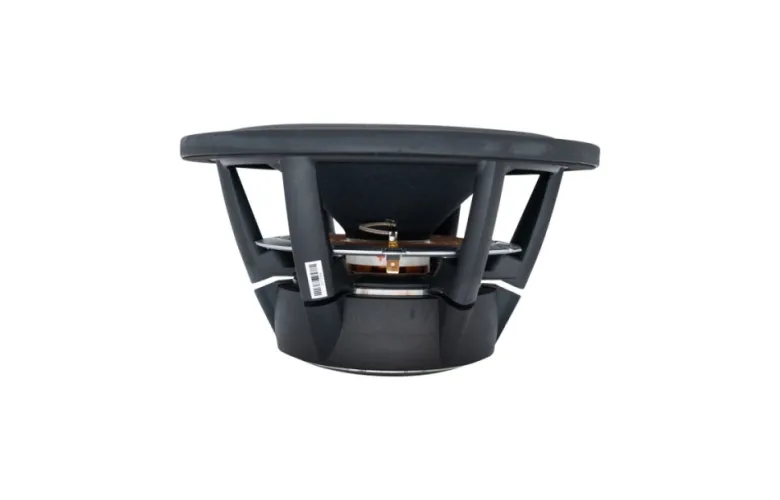

Den hårda papyruskonen (Egyptian Papyrus™) är tillverkad internt och kombinerar låg vikt med hög styvhet, vilket ger en ren kolvrörelse och minskar distorsion. Motorsystemet med undercut-polstycke och dubbla kortslutningsringar håller induktansen låg och säkerställer stabil prestanda vid höga belastningar. Det ventilerade aluminiumchassit minskar luftkompression och bidrar till bättre kylning, vilket ger förbättrad dynamik och snabb transientrespons.

Montering och kompatibilitet
Elementet har en yttre diameter på 242 mm och passar i en infällning på 209,3 mm med nio monteringshål i 40°-steg. Monteringsdjupet på 116,4 mm kräver god plats i kabinettet. Den optimerade packningen och skruvhålsutformningen minskar överföring av vibrationer till kabinettet, vilket bidrar till renare basåtergivning. Detta gör Satori WO24P-8 enkelt att integrera i avancerade högtalarbyggen med fokus på hög ljudkvalitet.

Specifikationer
Nominell impedans: 8 Ω
DC-resistans (Re): 5,8 Ω
Talspoleinduktans (Le): 0,56 mH
Effektiv membranyta (Sd): 255 cm²
Talspolediameter: 49,5 mm
Talspolehöjd: 23 mm
Luftgapshöjd: 6 mm
Linjärt slag (p-p): 17 mm
Magnetisk flödestäthet: 1,1 T
Magnetvikt: 1,36 kg
Nettovikt: 3,7 kg
Fri luftresonans (Fs): 24,5 Hz
Känslighet (2,83 V / 1 m): 88 dB
Mekanisk Q-faktor (Qms): 5,7
Elektrisk Q-faktor (Qes): 0,41
Total Q-faktor (Qts): 0,38
Rörlig massa inkl. luft (Mms): 44,5 g
Kraftfaktor (Bl): 9,9 Tm
Ekvivalent volym (Vas): 87,5 liter
Eftergivlighet (Cms): 0,95 mm/N
Mekanisk förlust (Rms): 1,2 kg/s
Effekttålighet: 90 W (IEC 268-5)

Mått och montering
Yttre diameter: Ø242,0 mm (−0,5 / +0,0 mm)
Infällningsdiameter (cutout): Ø209,3 mm
Bultcirkeldiameter (PCD): Ø226,5 mm
Skruvhål: 9 × Ø5,3 mm (försänkning Ø10,5 mm), 9× i 40°-steg
Fronttjocklek: 10,5 mm
Monteringsdjup bakom front: 116,4 mm
