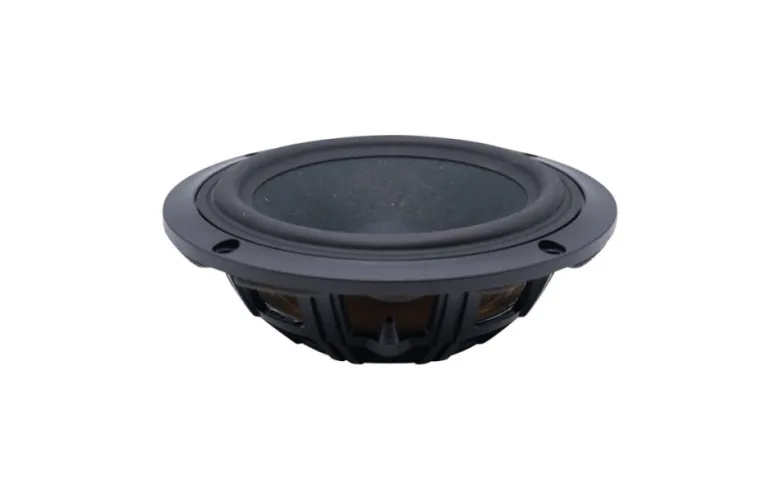

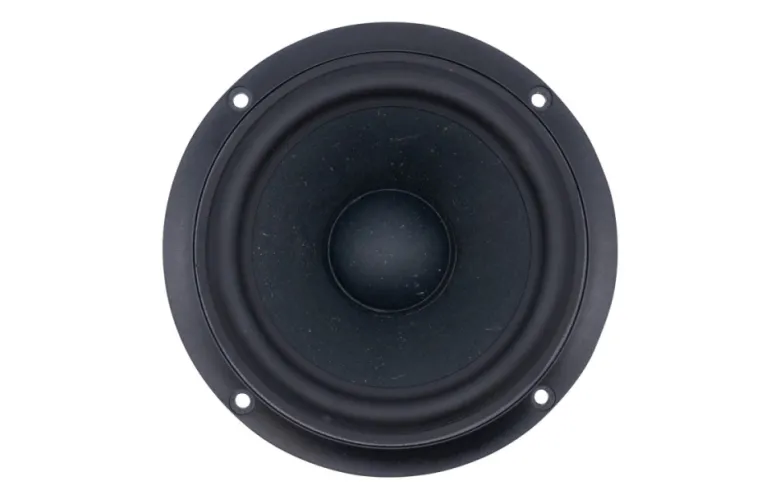

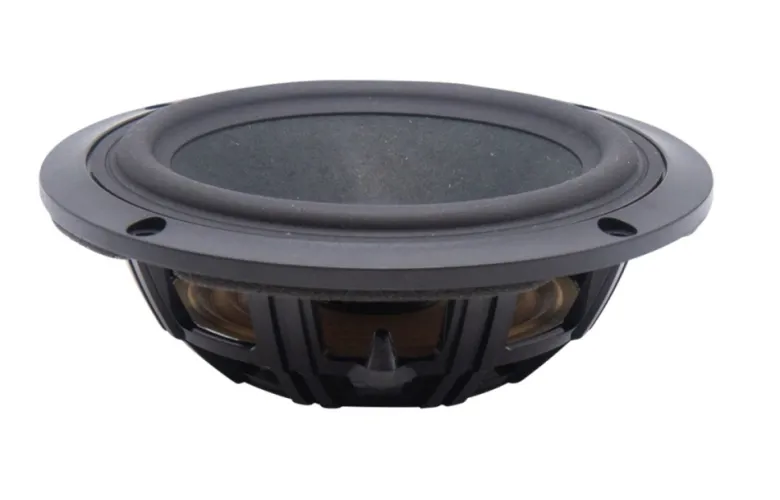

SB Acoustics SB13PFCR-00, passiv radiator

SB Acoustics SB13PFCR-00 är en 5-tums passiv radiator som passar små till medelstora högtalarlådor där du vill förlänga basen utan portbrus. Membranet i naturfiber tillsammans med naturgummiupphängning och symmetrisk fjädring ger stabil kontroll vid stora utslag. Den justerbara rörliga massan gör det enkelt att fintrimma lådans avstämning för bästa ljudresultat.

• 5 tum passiv radiator för basförstärkning utan portbrus
• Membran i naturfiber med låg vikt och god styvhet
• Upphängning i naturgummi med symmetrisk, långslagig fjädring
• Justerbar rörlig massa för exakt avstämning
• Fri luftresonans (Fs): 23 Hz
• Maximalt mekaniskt slag: ±10 mm
• Effektiv membranyta (Sd): 87 cm²
• Monteringsdjup: 37,5 mm bakom front
• Vikt: 136 gram

Design och konstruktion

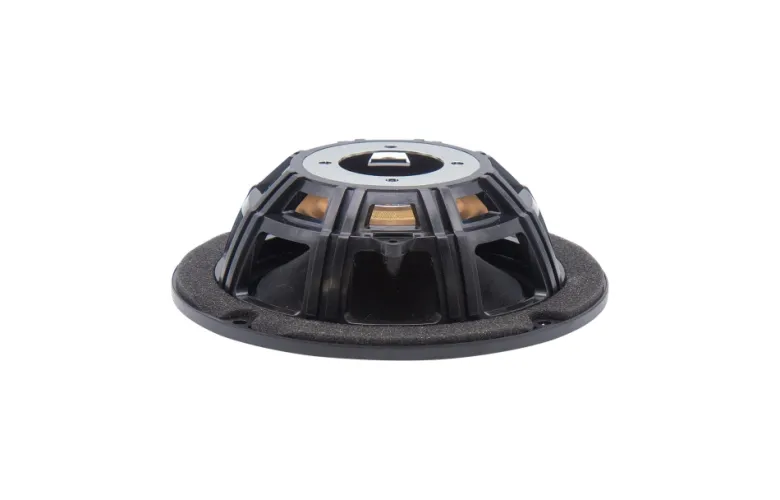

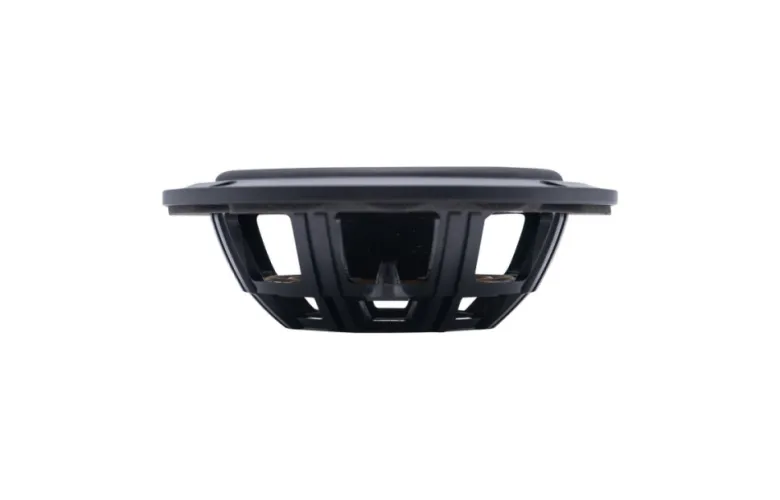

SB13PFCR-00 har ett ventilerat och förstärkt plastchassi som ger låg resonans och hög hållbarhet. Membranet är tillverkat in-house av naturfiber vilket ger en naturlig dämpning och stabilitet. Naturgummit i upphängningen bidrar till låg mekanisk dämpning och symmetrisk fjädring säkerställer jämn och kontrollerad rörelse även vid stora utslag. Den justerbara massan gör att du kan optimera basresponsen för din specifika låda.

Praktisk användning och prestanda
Med en resonansfrekvens på 23 Hz och maximal slaglängd på ±10 mm förlänger SB13PFCR-00 effektivt basen i kompaktare lådor utan att introducera portbrus. Den relativt höga mekaniska Q-faktorn och låg mekanisk förlust ger en tight och kontrollerad basåtergivning. Monteringsdjupet är anpassat för att passa de flesta konstruktioner med en standardbaffelutskärning på 122 mm.

Specifikationer
Effektiv membranyta (Sd): 87 cm²
Fri luftresonans (Fs): 23 Hz
Eftergivlighet (Cms): 1,33 mm/N
Rörlig massa inkl. luft (Mms): 36 g
Maximalt mekaniskt slag (Xmech): ±10 mm
Mekanisk förlust (Rms): 0,88 kg/s
Mekanisk Q-faktor (Qms): 5,9
Ekvivalent volym (Vas): 14,2 liter
Nettovikt: 136 g

Mått
Ytterdiameter: Ø150,5 mm
Bultcirkel (P.C.D.): Ø140,0 ±0,2 mm
Baffelutskärning: Ø122,0 mm
Skruvhål: 4 × Ø5,0 mm (försänkning Ø8,3 mm)
Frontfläns tjocklek: 5,0 mm
Monteringsdjup bakom front: 37,5 mm
Totalt djup: 51,7 mm
