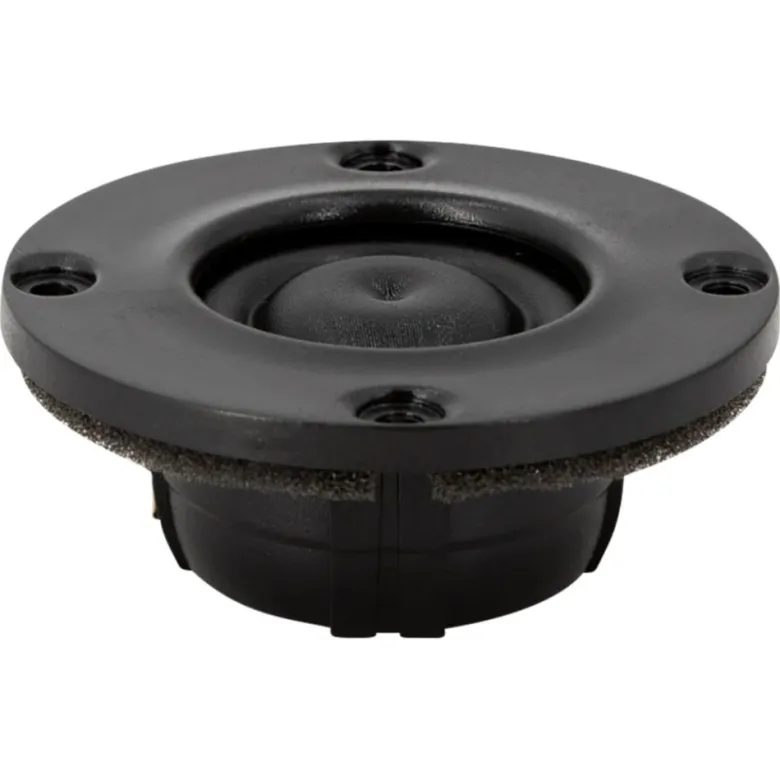

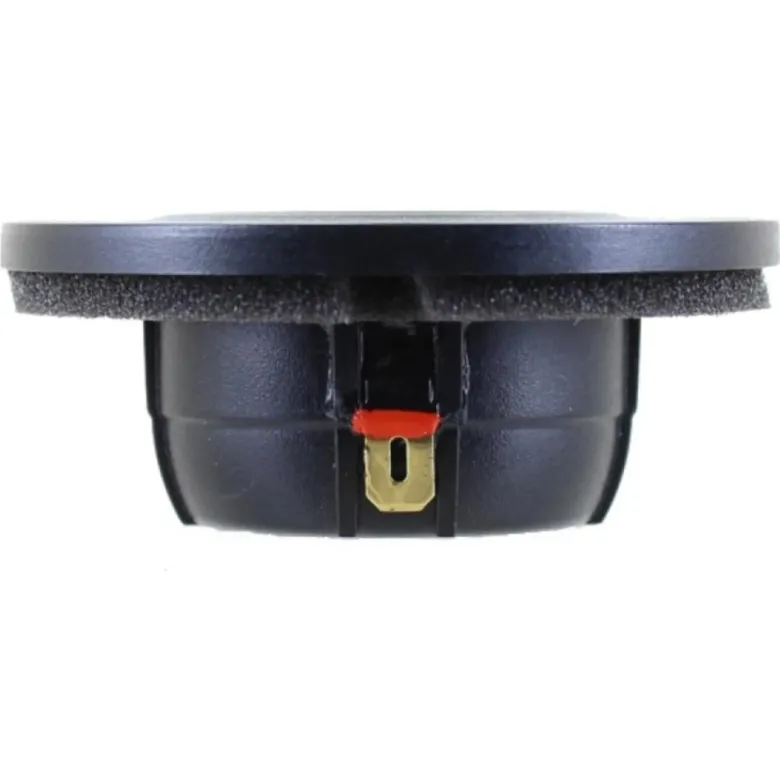

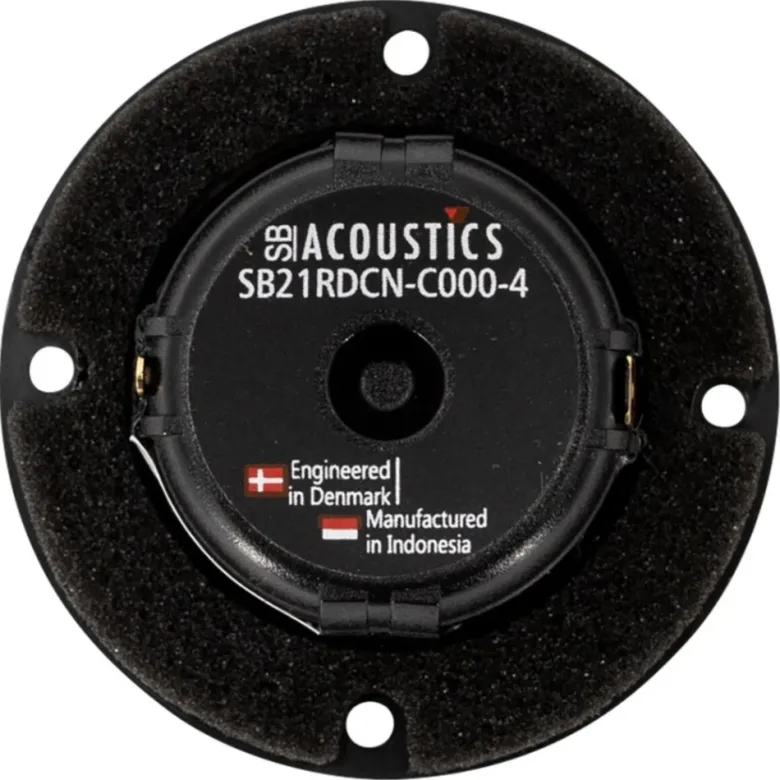

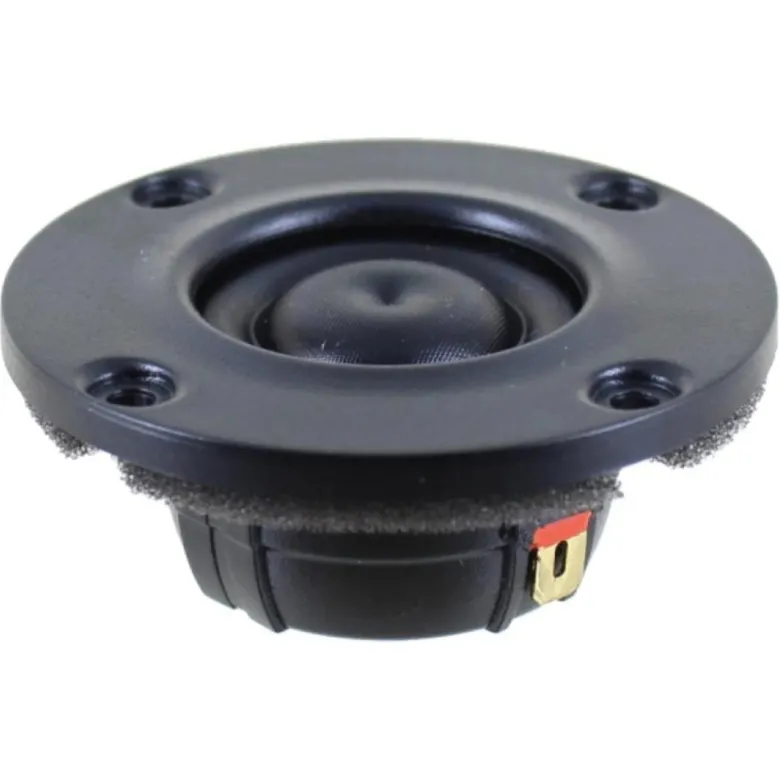

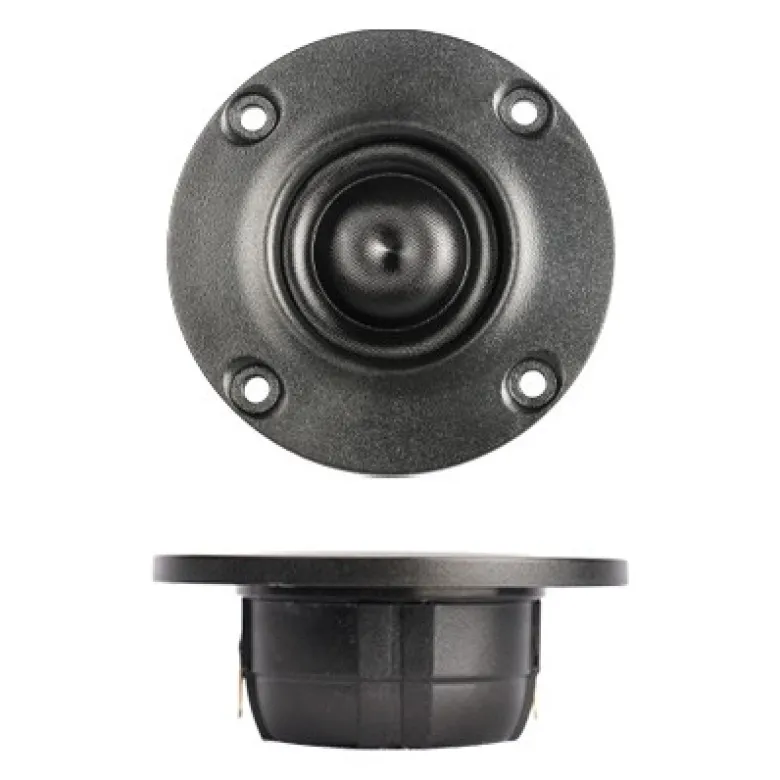

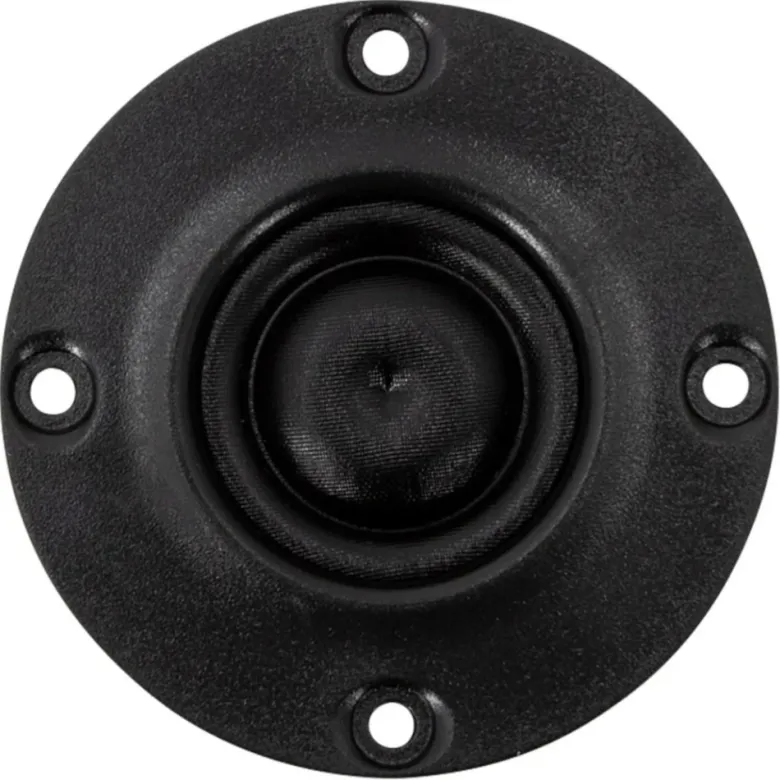

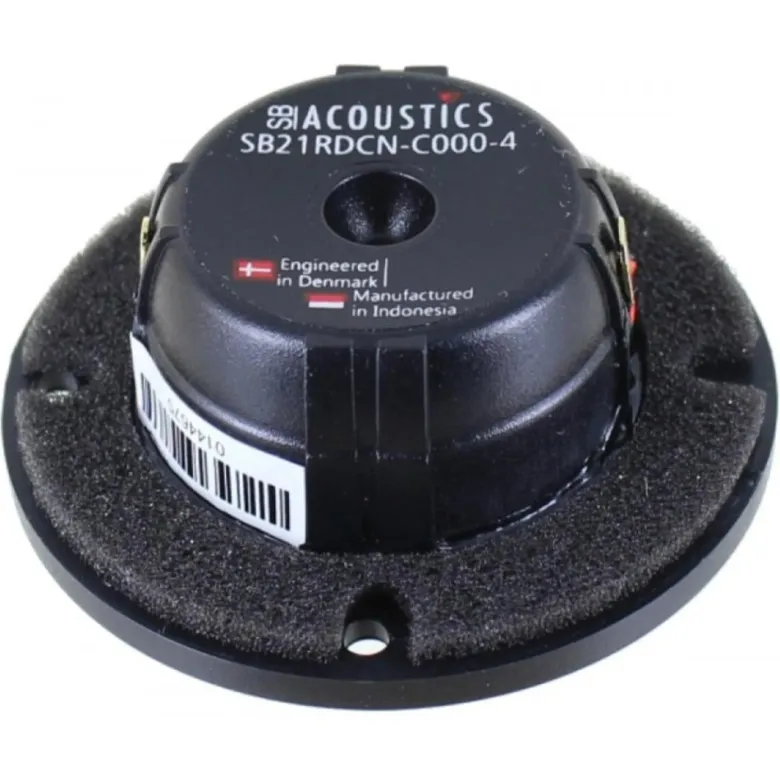

SB Acoustics SB21RDCN-C000-4, diskant

Kompakt ringradiator med låg resonans

SB Acoustics SB21RDCN-C000-4 är en kompakt ringradiatordiskant för högtalarbyggen där låg distorsion, låg rörlig massa och utsträckt återgivning i det övre registret är viktigt. Konstruktionen kombinerar ett resonanskontrollerat membran med neodymiummotor, kopparkåpa och dämpad bakkammare. Resultatet är en diskant med 850 Hz resonansfrekvens, 89.5 dB känslighet och en respons som sträcker sig väl över 20 kHz.

• 4 ohm nominell impedans
• Ringradiatorkonstruktion med låg resonansfrekvens
• 89.5 dB känslighet vid 2.83 V/1 m
• 40 W effekttålighet enligt IEC 268-5
• Neodymiummotor med kopparkåpa för låg induktans
• CCAW-talspole för låg rörlig massa
• Dämpad bakkammare för kontrollerad återgivning

Kontrollerat membran

Ringradiatormembranet är utformat för att hålla uppbrytningar och resonanser i det övre frekvensområdet nere. Tillsammans med den låga rörliga massan på 0.25 g ger det goda förutsättningar för snabb och detaljerad återgivning. Talspolen är lindad med CCAW-ledare, medan silverledare används för lång livslängd och stabil elektrisk kontakt.

Motor och bakkammare

Den kompakta neodymiummotorn använder en kopparkåpa som minskar talspolens induktans och hjälper till att begränsa fasvridningen vid högre frekvenser. En icke-resonerande bakkammare med optimerad dämpning bidrar samtidigt till den låga fria resonansfrekvensen på 850 Hz. Den angivna effekttåligheten på 40 W är uppmätt enligt IEC 268-5 med ett Butterworth-högpass vid 2600 Hz och 12 dB/oktav.

Parametrar

DC-resistans, Re: 3.1 ohm

Talspoleinduktans, Le: 0.04 mH

Effektiv kolvyta, Sd: 4.6 cm²

Rörlig massa inklusive luft, Mms: 0.25 g

Fri resonansfrekvens, Fs: 850 Hz

Mekanisk Q-faktor, Qms: 2.71

Elektrisk Q-faktor, Qes: 2.45

Total Q-faktor, Qts: 1.28

Kraftfaktor, Bl: 1.3 Tm

Specifikationer

Nominell impedans: 4 ohm

Känslighet: 89.5 dB, 2.83 V/1 m

Effekttålighet: 40 W enligt IEC 268-5

Talspolediameter: 20.4 mm

Linjär slaglängd: 0.5 mm p-p

Magnetisk flödestäthet: 0.9 T

Magnetvikt: 0.01 kg

Nettovikt: 0.06 kg
