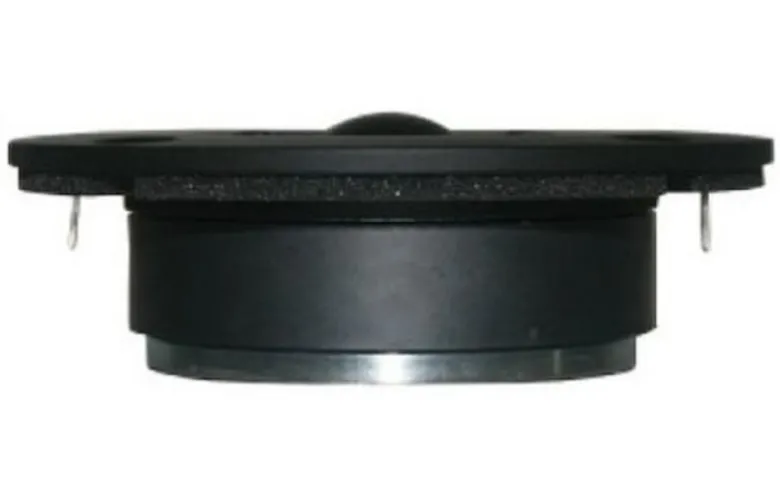

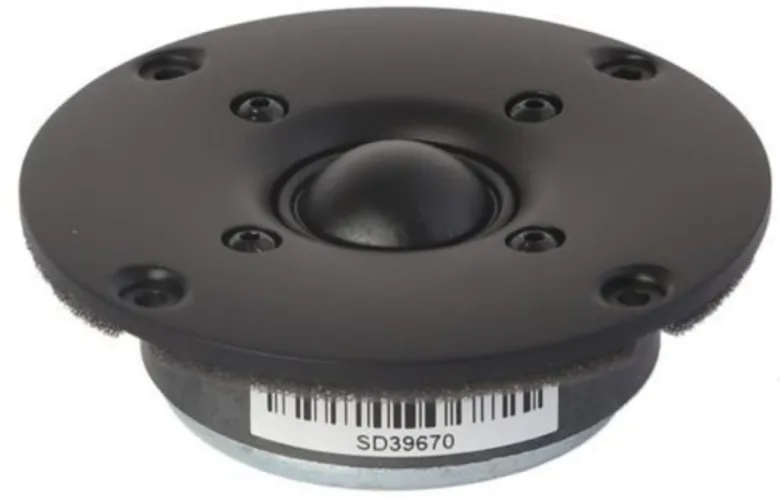

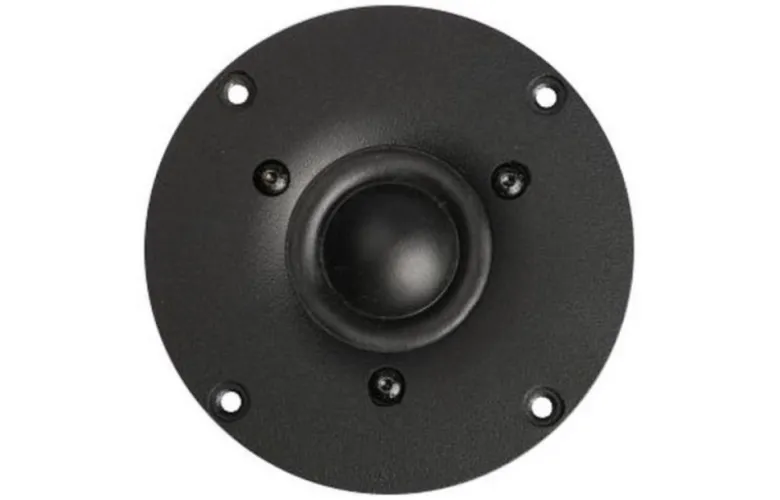

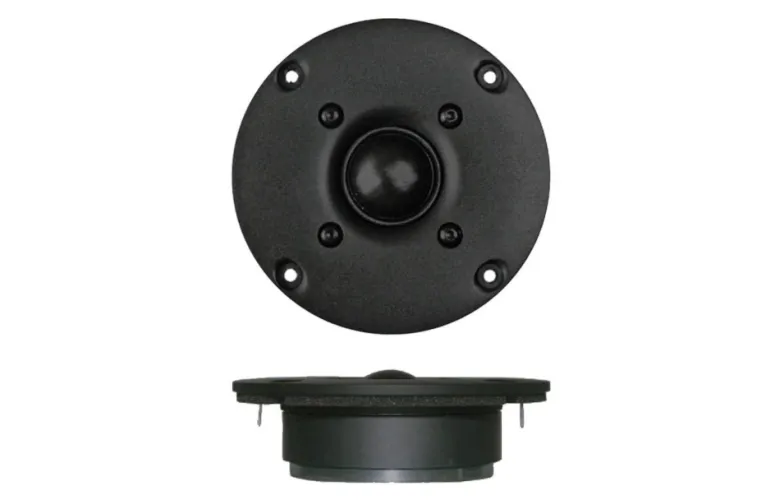

SB Acoustics SB26ST-C000-5, diskant

SB Acoustics SB26ST-C000-5 är en 1-tums soft dome-diskant med optimerad dämpning i polhålet som minimerar interna reflexer för renare ljud. Den har en lätt CCAW-talspole och ett saturationskontrollerat motorsystem som ger låg distorsion och en mjuk, jämn högfrekvensåtergivning. Diskanten är avsedd för användning med högpassfilter runt 2600 Hz och passar i originalsystem och egna byggen som kräver fin diskantåtergivning och hög effekttålighet.

• Nominell impedans: 5 Ω
• Känslighet: 91 dB (2,83 V / 1 m)
• Effekttålighet: 80 W (IEC 268-5)
• Talspolediameter: 25,4 mm
• Fri luftresonans: 870 Hz
• Baffeldiameter: Ø88,5 mm
• Cutout-mått: Ø70,0 mm
• Insticksdjup: 33,2 mm
• Skruvhål: 4 × Ø4,0 mm

Konstruktion och ljudkvalitet
SB26ST-C000-5 har en soft fabric dome i fin väv som ger en mjuk och kontinuerlig frekvensgång utan hårda toppar. Den optimerade dämpningen i polhålet minskar interna reflexer vilket förbättrar ljudklarheten. Motorsystemet är saturationskontrollerat för att hålla distorsionen låg även vid hög belastning. Den lätta CCAW-talspolen minskar den rörliga massan och bidrar till snabb transientrespons och detaljrikedom i diskanten. Resultatet är en balanserad och naturlig högfrekvensåtergivning som fungerar väl i både originalsystem och high-end byggen.

Mått och montering
Diskanten är anpassad för enkel montering med en baffeldiameter på 88,5 mm och ett infällningshål (cutout) på 70 mm. Den har fyra försänkta skruvhål för säker fastsättning och ett insticksdjup på 33,2 mm som gör den lätt att integrera i de flesta lådor och paneler. Den kompakta konstruktionen underlättar montering i trånga utrymmen utan att kompromissa med ljudkvaliteten.

Specifikationer
Nominell impedans: 5 Ω
DC-resistans (Re): 4,4 Ω
Talspoleinduktans (Le): 0,07 mH
Effektiv membranyta (Sd): 6,2 cm²
Talspolediameter: 25,4 mm
Talspolehöjd: 1,8 mm
Luftgapshöjd: 3,0 mm
Linjärt talspolerörelse (p-p): 1,2 mm
Rörlig massa inkl. luft (Mms): 0,33 g
Fri luftresonans (Fs): 870 Hz
Känslighet (2,83 V / 1 m): 91 dB
Mekanisk Q-faktor (Qms): 5,0
Elektrisk Q-faktor (Qes): 1,64
Total Q-faktor (Qts): 1,24
Kraftfaktor (Bl): 2,2 Tm
Effekttålighet: 80 W (IEC 268-5)
Magnetisk flödestäthet: 1,23 T
Magnetvikt: 0,22 kg
Nettovikt: 0,51 kg

Mått / montering
Baffeldiameter: Ø88,5 mm
Frontdiameter: Ø100,0 mm ±0,35 mm
Skruvhål: 4 × Ø4,0 mm
Försänkning: Ø8,0 mm (4 st)
Insticksdjup: 33,2 mm
Bakre mått: Ø81,3 mm
Cutout (infällningshål): Ø70,0 mm
