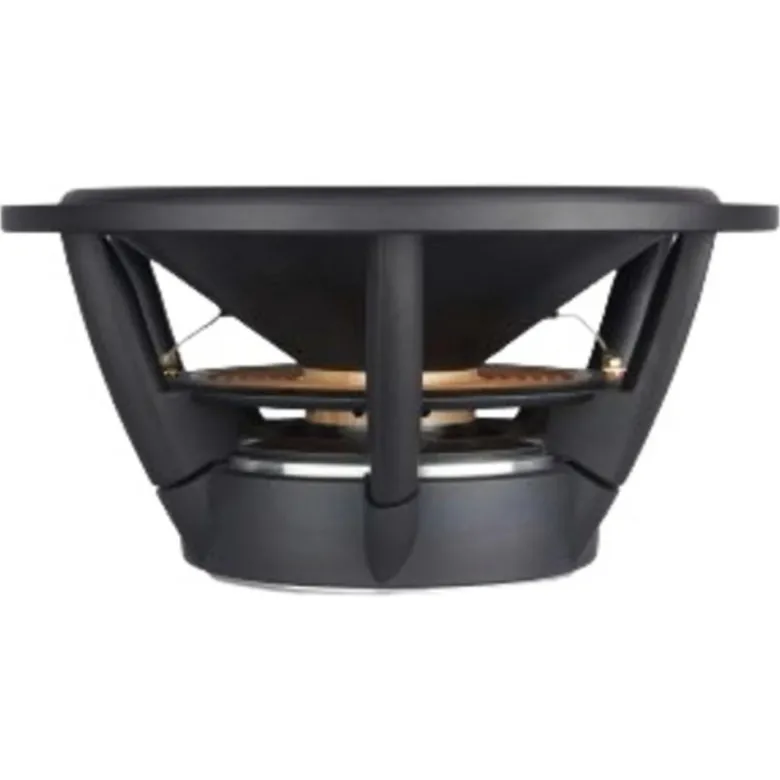

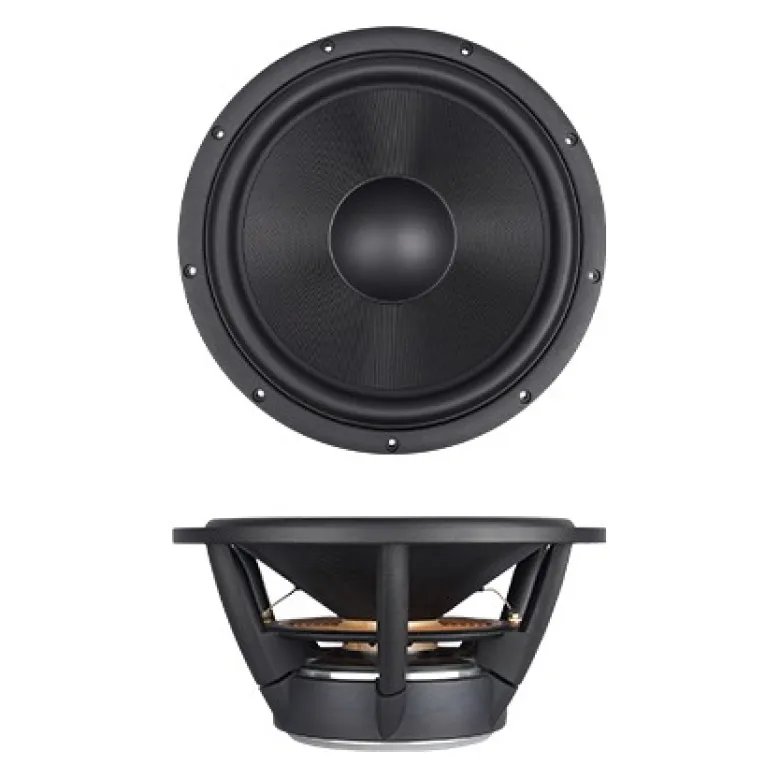

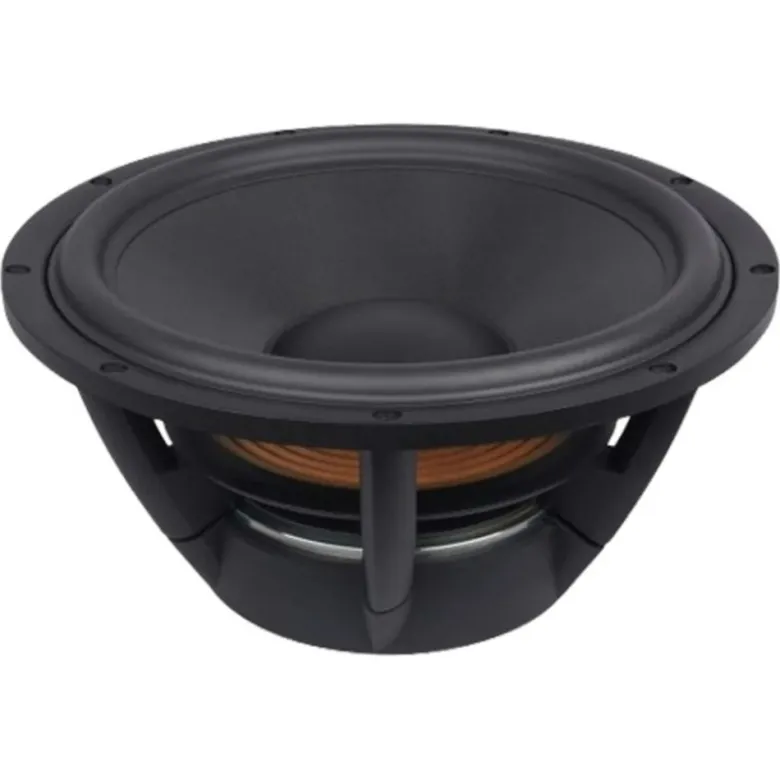

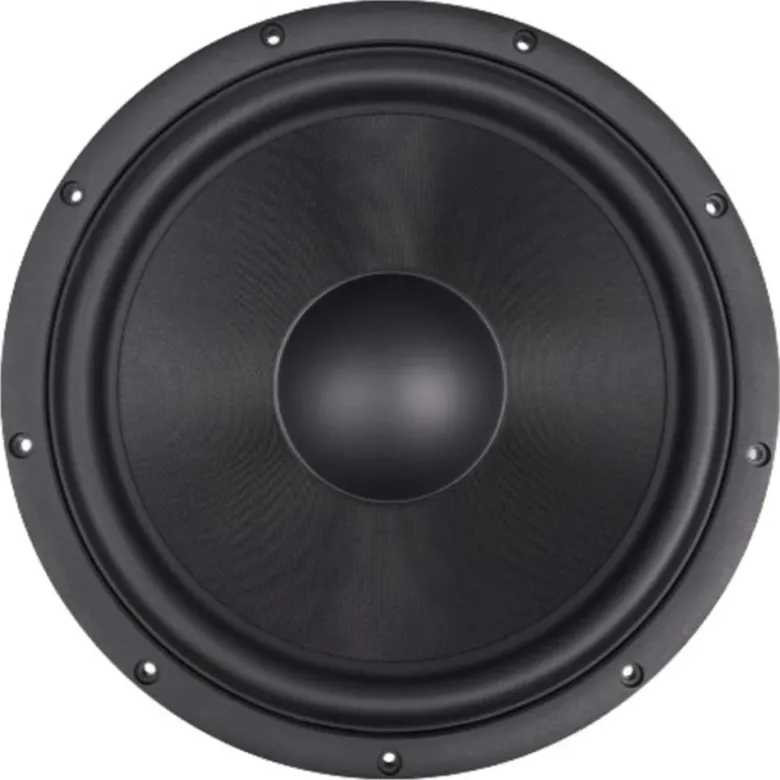

SB Acoustics WO34HC-4, 13.5 tums baselement

SB Acoustics Satori WO34HC-4 är ett 13.5-tums baselement för påkostade hifi- och subwooferbyggen där djup bas, låg distorsion och hög verkningsgrad står i fokus. Den styva honeycomb-konen med svarta glasfiberskikt kombineras med en stor ventilerad motor, dubbla kortslutningsringar och en 3-tums kopparspole för att ge hög kontroll även vid större konutslag.

• 13.5-tums baselement med 4 ohm nominell impedans
• Styvt honeycomb-membran med glasfiberskikt
• 92.5 dB känslighet vid 2.83 V/1 m
• 200 W effekttålighet enligt IEC 268-5
• 16.6 mm linjär slaglängd p-p
• 75.6 mm kopparspole på glasfiberbobbin
• Stor ventilerad motor med dubbla kortslutningsringar

Byggt för djup och kontroll
WO34HC-4 använder en linjär symmetrisk upphängning och mjuk gummikant för att hålla konrörelsen kontrollerad genom hela arbetsområdet. Den stora motorn har underskuret polstycke och dubbla kortslutningsringar som hjälper till att minska induktansvariationer och olinjäriteter, medan det ventilerade aluminiumchassit och den ventilerade motorn minskar kompression vid hög belastning. Kombinationen av 20 Hz resonansfrekvens, 585 cm² effektiv kolvyta och relativt låg Qts gör elementet intressant både som dedikerad bas i flervägssystem och i större subwooferkonstruktioner.

Parametrar
DC-resistans, Re: 3.5 ohm
Talspoleinduktans, Le: 0.70 mH
Effektiv kolvyta, Sd: 585 cm²
Fri resonansfrekvens, Fs: 20 Hz
Mekanisk Q-faktor, Qms: 5.53
Elektrisk Q-faktor, Qes: 0.25
Total Q-faktor, Qts: 0.23
Rörlig massa inklusive luft, Mms: 132 g
Kraftfaktor, Bl: 15.1 Tm
Ekvivalent volym, Vas: 233 liter
Compliance, Cms: 0.48 mm/N
Mekanisk förlust, Rms: 3.0 kg/s

Specifikationer
Typ: 13.5-tums baselement
Nominell impedans: 4 ohm
Känslighet: 92.5 dB, 2.83 V/1 m
Effekttålighet: 200 W enligt IEC 268-5
Konmaterial: Honeycomb med svarta glasfiberskikt
Talspolediameter: 75.6 mm
Talspolehöjd: 24.6 mm
Linjär slaglängd: 16.6 mm p-p
Kantupphängning: Gummi
Chassi: Ventilerat gjutet aluminium
Nettovikt: 9.64 kg
