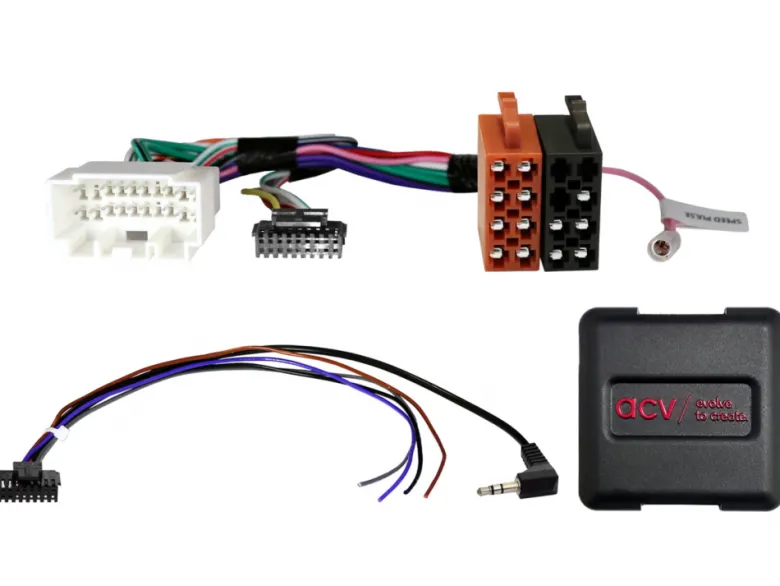

SWC-adapter Fiat/Opel/Suzuki 20-pin

ACV 42xsz001 är en stalkadapter som gör det möjligt att behålla de ursprungliga funktionerna för rattkontrollen när du byter ut den fabriksmonterade radion mot en eftermarknadsenhet.

• Adapter för Fiat, Opel och Suzuki fordon.
• Kompatibel med 20-polig Suzuki-kontakt.
• Behåller funktioner för rattkontroll vid installation av ny radio.
• Kontrollera att kontakterna passar både optiskt och tekniskt i ditt fordon.
• Inkluderar installationsanvisningar för korrekt anslutning och konfiguration.

Observera att beroende på fordonets utrustning samt eftermarknadsenhetens funktioner och mjukvara kan vissa individuella funktioner uteslutas eller ersättas av andra funktioner. Kontrollera om någon av de listade OEM-radion installerades ursprungligen. Kontrollera även fordonets funktionalitet, inställningar och SWC-funktionalitet innan den slutliga monteringen. För hjälp, kontakta vår supportteam.

Följande signaler tillhandahålls: Reimporterade fordon eller fordon med annan mjukvara kan vara inkompatibla i funktioner.

Allmänna installationsanvisningar: Verifiering: 1: Kontrollera alla driftsfunktioner och fordonets inställningar för OEM-radion. 2: Koppla bort OEM-radion från strömförsörjningen. 3: Kontrollera alla gränssnittsanslutningar för korrekthet utan ström.

Anslutning och anslutningssekvens: 1: Kontrollera inställningar och hårdvarukonfiguration av gränssnittet utan ström. 2: Kontrollera konfigurationen av HU-anslutningskabeln utan ström. 3: Anslut HU-anslutningskabeln enligt bruksanvisningen för eftermarknadsradion. 4: Anslut alla andra anslutningar enligt bruksanvisningen för eftermarknadsradion. 5: Anslut hela installationen till fordonet med huvudanslutningen sist. 6: Programmera gränssnittet enligt instruktionerna i artikeltexten och i manualen. 7: Konfigurera eftermarknadsradion enligt bruksanvisningen för eftermarknadsenheten. 8: Funktionstest av rattkontroll och fordon.

Ändringar av konfigurationen av gränssnittet och HU-anslutningskabeln: 1: Ändra konfiguration utan ström. 2: Återanslutning se ovan 5 till 8.

Vid fel på gränssnittet eller fordonet: 1: Återinstallera OEM-radion. 2: Använd OEM-radion. 3: Etablera CAN-buss avstängning. 4: Kontrollera hårdvarukonfigurationen av gränssnittet. 5: Återanslutning efter CAN-buss avstängning se ovan 5 och 6.

Ytterligare anslutningar, ändringar av anslutningar, alternativa anslutningar, anslutningar av lösa kablar eller anslutningsförlängningar av lösa kablar som anges i informationstexten eller manualen är endast för orientering och för information till utbildade specialistinstallatörer.

Ändringar av den förmonterade kabelhärvan kan ogiltigförklara produktens garanti.

Passar till
Fiat Sedici (FY) 08/2009 – 10/2014
Opel Agila B (H-B) 04/2008 – 12/2014
Suzuki Dzire 2008 – 2010
Suzuki Grand Vitara (JT) 10/2005 – 09/2008
Suzuki Grand Vitara (JT) 09/2008 – 12/2012
Suzuki Kizashi (FR) 10/2010 – 08/2015
Suzuki Ritz 2009 – 2011
Suzuki Splash (EX) 04/2008 – 05/2012
Suzuki Swift (MZ/EZ) 05/2005 – 08/2010
Suzuki Swift (MZ/EZ) 01/2008 – 09/2010
Suzuki SX4 (EY/GY) 06/2006 – 01/2010
Suzuki SX4 (EY/GY) 09/2009 – 12/2014

Specifikationer
20-polig kontakt
OEM SWC > 3,5mm Jack / lösa kablar
Fordon med Siemens / VDO PACR 01/PACR 02/PACR 06/SUKNR301 OEM HU
Fordon med Panasonic OEM Sat Nav
Fordon utan Siemens / VDO PACR 05/PACR 07/PACR 08 OEM HU
